Papelão hidráulico: tipos, limites e aplicações
Papelão hidráulico: tipos, limites e aplicações
O papelão hidráulico (não-amianto) é a folha usada para cortar juntas de vedação de flanges. A escolha do tipo certo depende de temperatura, pressão e fluido: cada composição — fibra de carbono, aramida, celulose, com tela metálica ou grafite — cobre uma faixa diferente. Abaixo você compara as folhas LGT-FLEX® e vê onde cada uma se aplica.
Comparativo das folhas LGT-FLEX® (não-amianto)
Temperatura e pressão máximas e normais de trabalho, conforme o catálogo:
| Folha | Composição | Temp. máx. / normal | Pressão máx. / normal |
|---|---|---|---|
| 4100 Preto | Fibra de carbono + NBR | +450 / +270 °C | 130 / 70 bar |
| 4310 Branco | Fibra aramida NBR/SBR | +380 / +260 °C | 70 / 50 bar |
| 4320 Vermelho/Preto | Fibra celulose + NBR | +210 / +200 °C | 50 / 20 bar |
| 4321 Verde Claro | Fibra celulose + NBR | +210 / +200 °C | 50 / 20 bar |

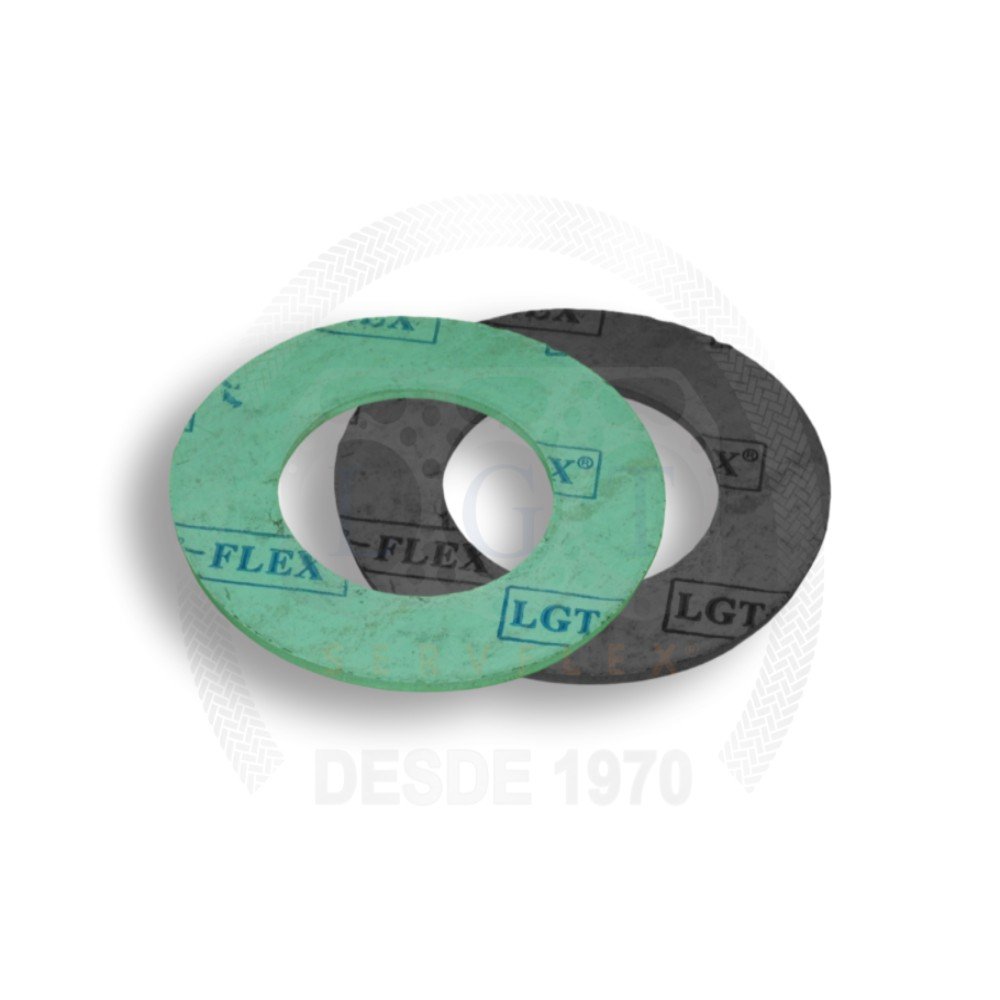

| 4340 Verde/Preto | Fibra aramida NBR/SBR | +400 / +240 °C | 110 / 50 bar |
| 4344M Metálico | Aramida + NBR + tela metálica | +400 / +240 °C | 110 / 50 bar |

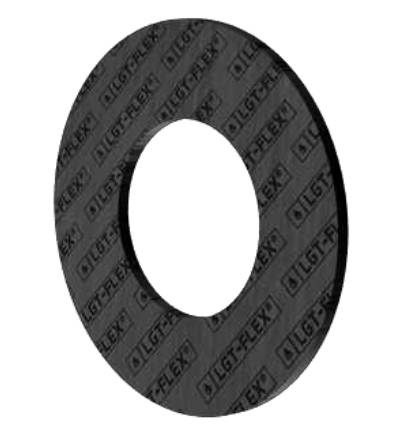

| 4360 Grafite | Fibra inorgânica + NBR | +550 / +430 °C | 150 / 100 bar |

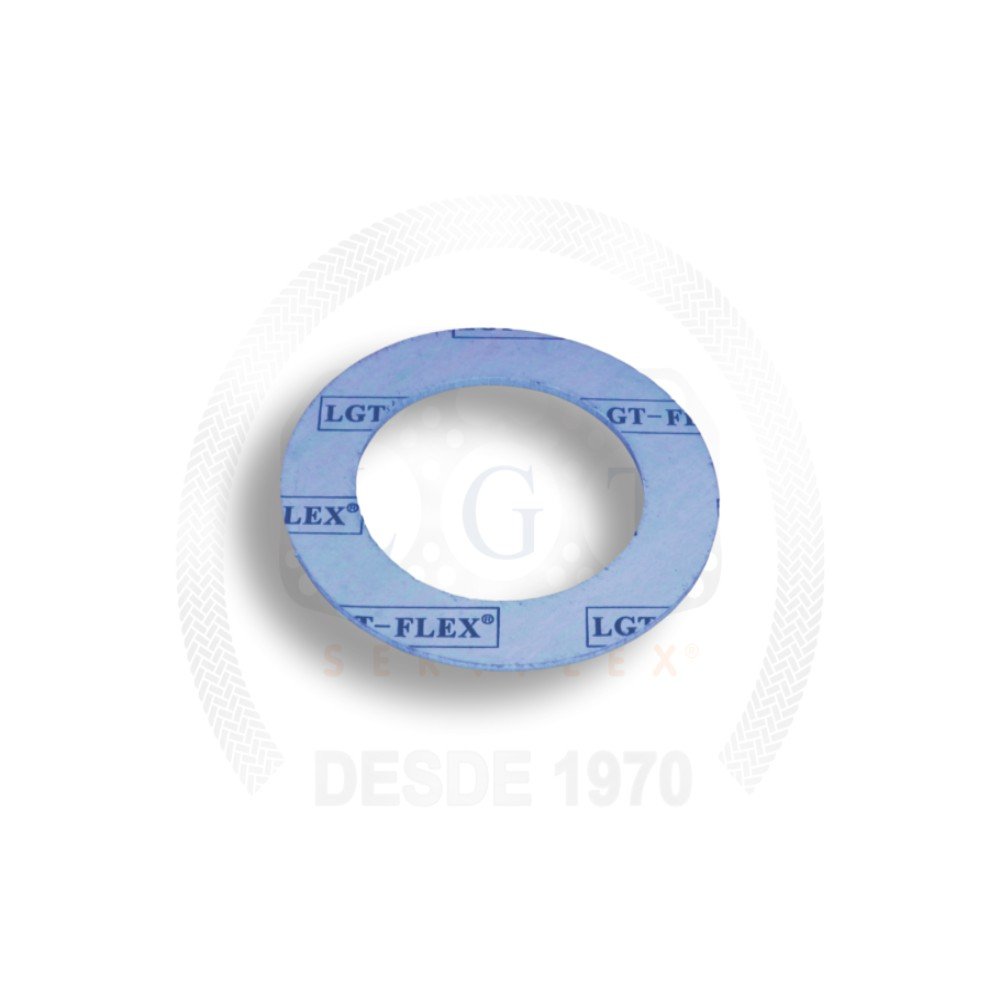

| 4385 | Fibra aramida + PTFE + Hypalon | +240 / +200 °C | 70 / 50 bar |
Temperatura máxima por folha (°C)
Como é feito e como escolher
As folhas são fabricadas com fibras (aramida, celulose, carbono, inorgânica), cargas reforçantes e elastômeros (NBR), calandradas a quente e sob pressão. A fibra e o elastômero definem a resistência a temperatura, pressão e ataque químico — por isso existem várias versões.
Por faixa de temperatura
Até ~210 °C, as folhas de celulose (4320/4321) resolvem serviços leves. Na faixa intermediária (240–280 °C), entram as de aramida (4310, 4340, 4344M) e a de fibra de carbono (4100). Para alta temperatura e ciclagem térmica (vapor saturado e superaquecido), a folha de grafite 4360 chega a +550 °C.
Por pressão
As celuloses trabalham em pressões mais baixas (até ~50 bar); aramidas e a 4344M (com tela metálica) sobem a 110 bar; a 4360 (grafite) chega a 150 bar.
Por fluido
Para derivados de petróleo, etanol, solventes, água, vapor e químicos gerais, a 4100 e a 4344M são referências. Para resistência química a ácidos, a 4385 (com PTFE e Hypalon).
Fornecimento
Folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm. Há também versões com tela metálica (4320, 4340, 4344, 4360).
Perguntas frequentes
Qual papelão para vapor e alta temperatura?
A folha de grafite 4360 (até +550 °C máx., +430 °C normal), desenvolvida para ciclagem térmica e vapor saturado/superaquecido.
E para ácidos e produtos químicos agressivos?
A 4385, com fibra de aramida, PTFE e Hypalon, voltada à resistência química.
Qual a diferença da versão "metálica" (4344M)?
Tem tela metálica interna, que dá mais resistência mecânica e à pressão (até 110 bar) mantendo a faixa de temperatura da aramida.
Dados técnicos conforme o catálogo oficial Juntas LGT (Papelão Hidráulico LGT-FLEX® não-amianto). Valores de referência; a seleção final depende das condições reais do sistema — consulte nossa equipe técnica.
