9130M – Junta metálica anel interno/inox/grafite/anel externo

9130M – Junta metálica anel interno/inox/grafite/anel externo

Quantidade

Junta metálica espiralada

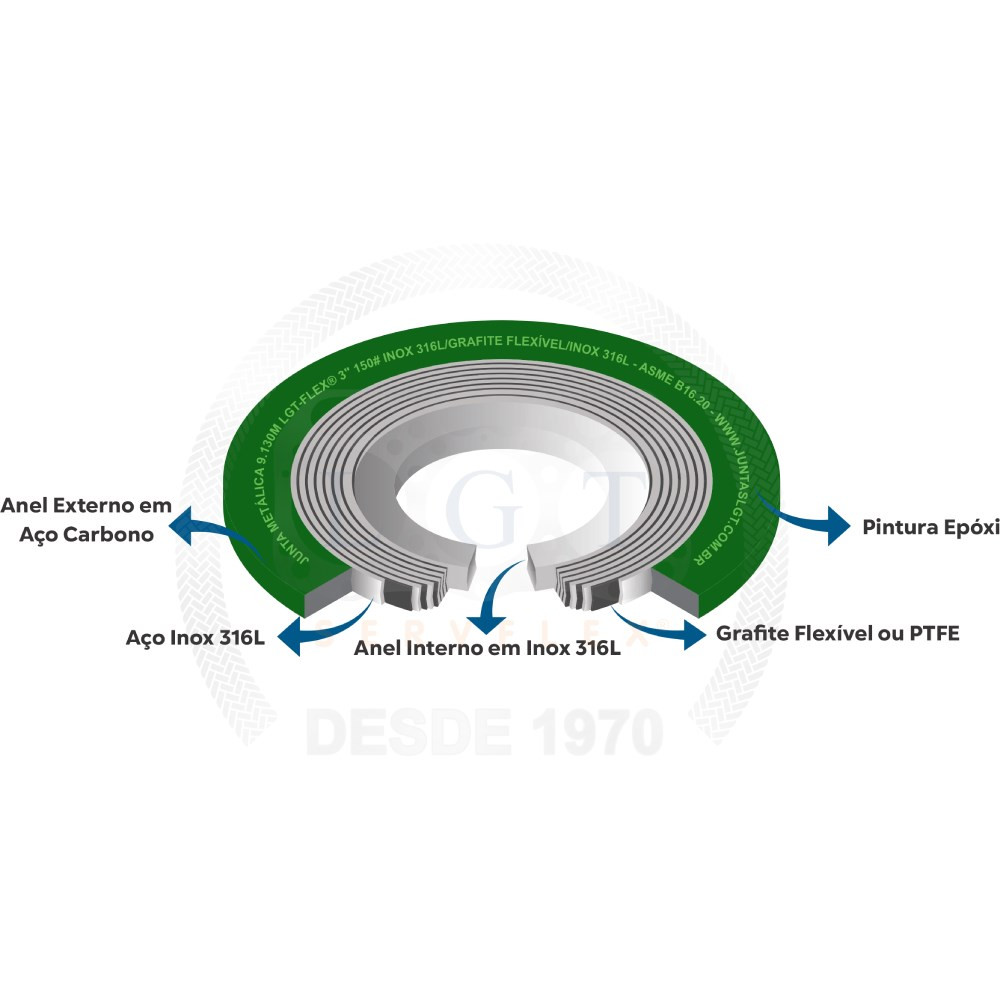

Junta Metálica LGT-FLEX® 9.130M — Inox 316 e Grafite, com Anéis Interno e Externo

A Junta Metálica LGT-FLEX® 9.130M é uma junta espiralada, fabricada por enrolamento espiral de tira de aço inox 316 em forma de V com enchimento de grafite flexível. É uma junta semi-metálica de grande força e resistência, adequada para condições de funcionamento pesado.

Tem anel externo de centralização, com acabamento em epóxi verde que evita a corrosão e diminui o desgaste, e anel interno em aço inox 316, que previne a corrosão nos pontos de solda, elimina o espaço entre os flanges, facilita a vazão e evita turbulência. Por isso é normalmente utilizada em serviços de vácuo.

É indicada para flanges com ressalto (RF), lisa ou plana (FF) ou sobreposto e recebe marcação a laser da sua descrição. O aço inox 316 trabalha de −250 °C a +760 °C, e o enchimento de grafite flexível, de −212 °C a +510 °C.

Resumo técnico

Construção: enrolamento espiral de tira em V
Metal: aço inox 316 (−250 a +760 °C)
Enchimento: grafite flexível (−212 a +510 °C)
Anel externo: centralização, epóxi verde
Anel interno: aço inox 316

Diferenciais

Destaques do produto

▣

Enrolamento espiralTira de aço inox 316 em V com grafite flexível.

◇

Anel interno inox 316Previne a corrosão nos pontos de solda.

▲

Anel de centralizaçãoAnel externo com epóxi verde contra a corrosão.

◊

Serviços de vácuoUso normal da 9.130M, segundo o catálogo.

☼

Até +760 °CNo aço inox 316; +510 °C no grafite.

⋆

Marcação a laserA descrição da junta vem gravada.

Características

Principais características

ConstruçãoEnrolamento espiralTira de metal em forma de V com enchimento de grafite flexível.

MetalAço inox 316De −250 °C a +760 °C.

EnchimentoGrafite flexívelDe −212 °C a +510 °C.

Anel externoCentralizaçãoAcabamento em epóxi verde, que evita corrosão e diminui o desgaste.

Anel internoAço inox 316Elimina o espaço entre os flanges, facilita a vazão e evita turbulência.

FlangesRF, FF ou sobrepostoCom ressalto, lisa ou plana, ou sobreposto.

Soluções

Quais problemas resolve

Desafio: Corrosão nos pontos de solda da junta

Solução: O anel interno em aço inox 316 da 9.130M previne a corrosão nos pontos de solda.

Desafio: Turbulência entre os flanges

Solução: O anel interno elimina o espaço entre os flanges, facilitando a vazão e evitando turbulência.

Desafio: Serviço de vácuo

Solução: A 9.130M é a versão normalmente utilizada em serviços de vácuo, segundo o catálogo.

Desafio: Centralizar a junta no flange

Solução: O anel externo de centralização posiciona a junta, e o acabamento em epóxi verde evita a corrosão e diminui o desgaste.

Desafio: Alta temperatura

Solução: O aço inox 316 trabalha até +760 °C, e o enchimento de grafite flexível, até +510 °C.

Desafio: Identificar a junta na manutenção

Solução: Cada junta recebe marcação a laser da sua descrição.

Comparação

Compare as juntas metálicas LGT-FLEX®

Junta	Construção	Anel interno	Indicação do catálogo
9.130	Inox 316 com enchimento de grafite flexível; anel externo de centralização com epóxi verde	Anel interno de retenção	Flanges com ressalto (RF), lisa ou plana (FF) ou sobreposto
9.130M	Inox 316 com enchimento de grafite flexível; anel externo de centralização com epóxi verde	Anel interno em aço inox 316	Previne corrosão nos pontos de solda e turbulência; normalmente usada em serviços de vácuo
Linha de juntas metálicas LGT-FLEX®	Enrolamento espiral de tira de metal em V com enchimento	Conforme a versão	Flanges, caldeiras, trocadores de calor, vasos de pressão, bombas, compressores e válvulas

Dados do catálogo oficial das juntas metálicas LGT-FLEX® 9.130 e 9.130M. Indicadas para flanges RF, FF ou sobreposto, são o tipo de junta de maior utilização na indústria pela versatilidade aliada ao baixo custo. A seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Construção	Enrolamento espiral de tira de aço inox 316 em forma de V
Enchimento	Grafite flexível
Anel externo	Centralização, acabamento em epóxi verde
Anel interno	Aço inox 316
Temperatura do aço inox 316	−250 °C a +760 °C
Temperatura do grafite flexível	−212 °C a +510 °C
Flanges	Com ressalto (RF), lisa ou plana (FF) ou sobreposto
Identificação	Marcação a laser da descrição
Bitola e classe	Consulte o departamento técnico da Juntas LGT

Detalhes técnicos

Como é feita: enrolamento espiral de tira de metal em forma de V com tiras de enchimento de grafite flexível, reforçada com anel externo de centralização e anel interno. O anel externo recebe acabamento em epóxi verde, e a junta recebe marcação a laser da sua descrição.

Anel interno da 9.130M: em aço inox 316, previne a corrosão nos pontos de solda da junta e elimina o espaço entre os flanges, facilitando a vazão e evitando turbulência. Por isso a 9.130M é normalmente utilizada em serviços de vácuo.

Como pedir: informe a face do flange (RF, FF ou sobreposto), a bitola e a classe, além do serviço (temperatura, pressão e fluido).

Limites de temperatura por componente, segundo o catálogo:

Componente	Temp. mínima	Temp. máxima
Aço inox 316	−250 °C	+760 °C
Grafite flexível (enchimento)	−212 °C	+510 °C

Aplicações

Vedação de juntas de flange, tubo de cobre, caldeiras, trocadores de calor, vasos de pressão, bombas, compressores e válvulas.

Equipamentos que exigem confiabilidade e compatibilidade química e térmica.

Serviços de vácuo.

Flanges com ressalto (RF), lisa ou plana (FF) ou sobreposto.

Manuais e downloads

⇩ Catálogo de juntas metálicas (PDF)Juntas metálicas LGT-FLEX® 9.130 e 9.130M · PDF

Dúvidas frequentes

Perguntas e respostas

O que é a junta metálica 9.130M?

É uma junta espiralada LGT-FLEX®: tira de aço inox 316 em V enrolada em espiral com enchimento de grafite flexível, com anel externo de centralização e anel interno em aço inox 316.

Qual a diferença entre a 9.130 e a 9.130M?

A 9.130M tem anel interno em aço inox 316, que previne a corrosão nos pontos de solda, elimina o espaço entre os flanges e evita turbulência. Por isso é normalmente utilizada em serviços de vácuo.

Qual a temperatura?

Por componente: aço inox 316 de −250 °C a +760 °C e grafite flexível de −212 °C a +510 °C.

Para quais flanges serve?

Para flanges com ressalto (RF), lisa ou plana (FF) ou sobreposto.

Para que serve o anel externo?

É o anel de centralização. Tem acabamento em epóxi verde, que evita a corrosão e diminui o desgaste.

Onde a 9.130M é usada?

Na vedação de juntas de flange, tubo de cobre, caldeiras, trocadores de calor, vasos de pressão, bombas, compressores e válvulas, em equipamentos que exigem confiabilidade e compatibilidade química e térmica.

Serve para vácuo?

Sim. Segundo o catálogo, a 9.130M é normalmente utilizada em serviços de vácuo.

A junta vem identificada?

Sim. Recebe marcação a laser da descrição da junta.
