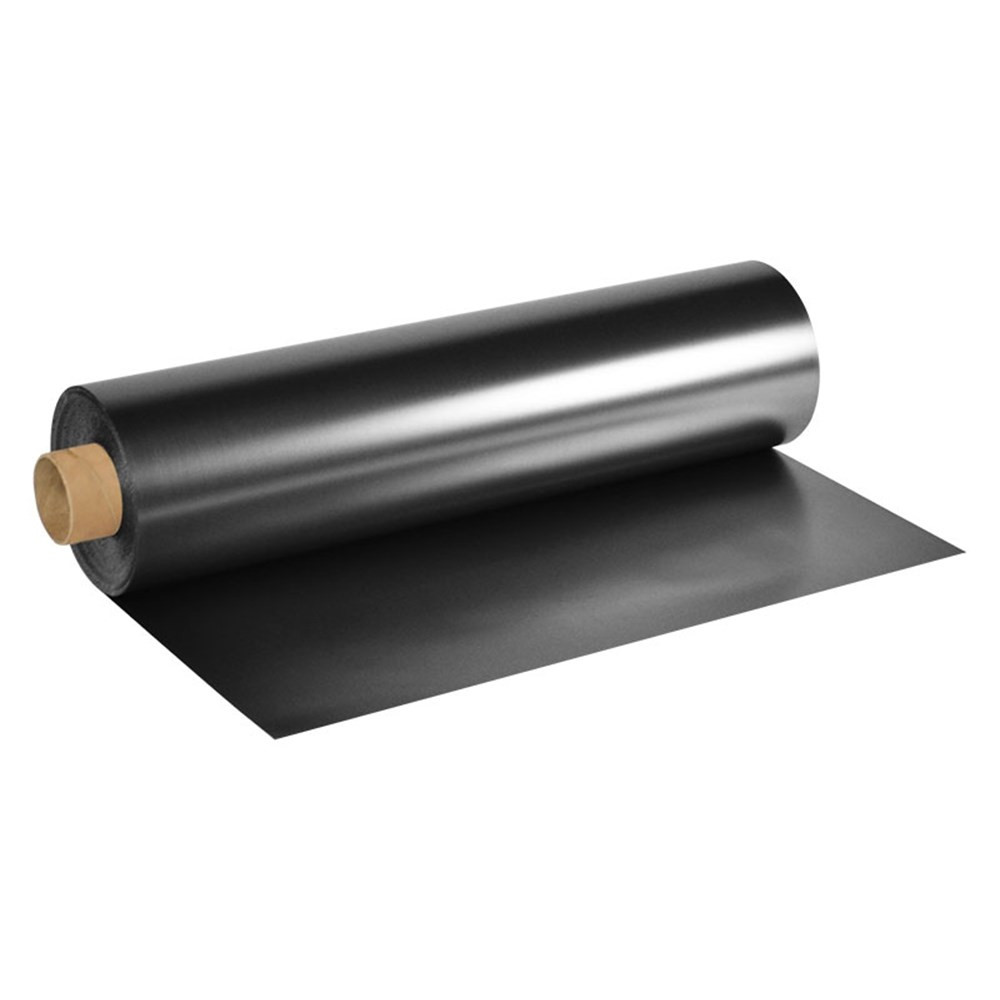

Rolo de Grafite Flexivel LGT-GRAF-B

Rolo de Grafite Flexivel LGT-GRAF-B

Quantidade

Grafite flexível

Rolo de Grafite Flexível LGT-GRAF®

O Rolo de Grafite Flexível LGT-GRAF® é fabricado com grafite de alta qualidade e pureza. As partículas de grafite passam por tratamento químico sob alta temperatura, o que torna o material resistente à corrosão e a altas temperaturas e auto lubrificante.

É usado na confecção de anéis e diversos tipos de juntas e em tiras para enchimento de junta espiral, nas linhas automotiva, de bombas, de válvulas e de indústrias químicas.

É fornecido em rolo de 1.000 mm de largura e 50 m de comprimento, nas espessuras de 0,4 e 0,8 mm.

Resumo técnico

Material: grafite de alta qualidade e pureza
Largura: 1.000 mm
Espessuras: 0,4 e 0,8 mm
Comprimento: 50 m
Usos: anéis, juntas e tiras de junta espiral

Diferenciais

Destaques do produto

◊

Resistente à corrosãoPelo tratamento químico sob alta temperatura.

☼

Altas temperaturasResistência indicada no catálogo.

◆

Auto lubrificantePropriedade do grafite tratado.

▣

Anéis e juntasE tiras para enchimento de junta espiral.

▲

Alta purezaGrafite de alta qualidade.

▤

Rolo de 50 mCom 1.000 mm de largura, em 0,4 ou 0,8 mm.

Características

Principais características

MaterialGrafite de alta purezaDe alta qualidade, segundo o catálogo.

TratamentoQuímico, sob alta temperaturaAplicado às partículas de grafite.

PropriedadesCorrosão, temperatura e lubrificaçãoResistente à corrosão e a altas temperaturas, auto lubrificante.

Largura1.000 mmRolo de 50 m.

Espessuras0,4 e 0,8 mmDuas opções.

LinhasAutomotiva, bombas e válvulasE indústrias químicas.

Soluções

Quais problemas resolve

Desafio: Confecção de anéis

Solução: O rolo é matéria-prima para a confecção de anéis de grafite.

Desafio: Juntas

Solução: É usado na confecção de diversos tipos de juntas.

Desafio: Junta espiral

Solução: Em tiras, serve de enchimento de junta espiral. As juntas metálicas LGT-FLEX® 9.130 e 9.130M são fabricadas por enrolamento espiral de tira de metal em forma de V com tiras de enchimento de grafite flexível.

Desafio: Anéis prontos

Solução: Os anéis pré-moldados LGT-GRAF® já vêm inteiriços, com corte a 45° ou bipartidos, com densidade menor para válvulas e maior para bombas.

Desafio: Placas de grafite

Solução: As placas LGT-GRAF® vêm sem tela, com tela lisa ou com tela perfurada, de 0,8 a 6,4 mm, em 1000 × 1000 ou 1500 × 1500 mm. As com tela vão a 650 °C em vapor, sob consulta.

Desafio: Atmosfera oxidante

Solução: Em atmosferas oxidantes e temperaturas acima de 450 °C, o uso deve ser analisado: quando o carbono é aquecido com oxigênio, forma dióxido de carbono (CO₂) e o material perde massa.

Comparação

Compare os produtos de grafite flexível LGT-GRAF®

Produto	Construção	Temperatura de serviço	Indicação do catálogo
Anéis pré-moldados	Grafite flexível pré-moldado; inteiriço, corte a 45° ou bipartido	consultar	Válvulas e aplicações estáticas (menor densidade); bombas e eixos rotativos (mais densos)
Rolo de grafite flexível	Grafite de alta qualidade e pureza; 1.000 mm × 50 m	consultar	Anéis, juntas e tiras de enchimento de junta espiral
Placa sem tela (LGT-GRAF-B®)	Puro grafite flexível	+450 °C	Vedação dos mais variados produtos químicos
Placa com tela lisa (LGT-GRAF-R®)	Grafite flexível com tela metálica lisa	+450 °C (650 °C em vapor, sob consulta)	Temperaturas mais altas, com a tela metálica
Placa com tela perfurada (LGT-GRAF-P®)	Grafite flexível com tela metálica perfurada	+450 °C (650 °C em vapor, sob consulta)	Temperaturas mais altas, com a tela metálica
Fita LGT-I	Puro grafite liso, com adesivo	+450 °C (650 °C em vapor, sob consulta)	Vedação de conexões roscadas em contato com fluidos em geral
Fita LGT-H	Puro grafite corrugado, com adesivo	+450 °C (650 °C em vapor, sob consulta)	Moldada sobre a área de vedação de flanges e revestimento de juntas dupla camisa
Fita LGT-Z	Puro grafite corrugado, sem adesivo	+450 °C (650 °C em vapor, sob consulta)	Enrolada e prensada em hastes de válvulas ou confecção de anéis pré-moldados
Fita GR 31.100	Grafite flexível com reforço de fios de inconel, autoadesiva	+450 °C (650 °C em vapor, sob consulta)	Flanges irregulares, de grandes dimensões ou frágeis

Dados do catálogo oficial de grafite flexível LGT-GRAF® e do blog da Juntas LGT. Mínimo de −240 °C e pH 0–14. Em atmosferas oxidantes e temperaturas acima de 450 °C, o uso deve ser analisado. Valores de referência: a seleção final depende das condições reais do sistema; consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Grafite de alta qualidade e pureza, tratado quimicamente sob alta temperatura
Propriedades	Resistente à corrosão e a altas temperaturas; auto lubrificante
Largura	1.000 mm
Espessuras	0,4 / 0,8 mm
Comprimento	50 m
Usos	Anéis, diversos tipos de juntas e tiras para enchimento de junta espiral
Linhas	Automotiva, bombas, válvulas e indústrias químicas
Resistência química	pH 0–14 (grafite flexível, segundo o blog)
Temperatura máxima	Não informada no catálogo; consulte o departamento técnico da Juntas LGT

Detalhes técnicos

Material: grafite de alta qualidade e pureza. As partículas passam por tratamento químico sob alta temperatura, o que torna o material resistente à corrosão e a altas temperaturas e auto lubrificante.

Medidas: rolo de 1.000 mm de largura e 50 m de comprimento, nas espessuras de 0,4 e 0,8 mm.

Usos: anéis, diversos tipos de juntas e tiras para enchimento de junta espiral, nas linhas automotiva, de bombas, de válvulas e de indústrias químicas.

Temperatura: o catálogo não traz a temperatura do rolo. Para o grafite flexível LGT-GRAF®, o blog da Juntas LGT indica +450 °C em serviço normal e mínimo de −240 °C. Em atmosferas oxidantes e temperaturas acima de 450 °C, o uso deve ser analisado: quando o carbono é aquecido com oxigênio, forma dióxido de carbono (CO₂) e o material perde massa. Confirme com o departamento técnico.

Aplicações

Confecção de anéis e diversos tipos de juntas.

Tiras para enchimento de junta espiral.

Linhas automotiva, de bombas, de válvulas e de indústrias químicas.

Manuais e downloads

⇩ Catálogo de grafite flexível LGT-GRAF® (PDF)Placas, fitas, anéis e rolo LGT-GRAF® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feito o rolo?

De grafite de alta qualidade e pureza. As partículas passam por tratamento químico sob alta temperatura, o que torna o material resistente à corrosão e a altas temperaturas e auto lubrificante.

Quais as medidas do rolo?

1.000 mm de largura, 50 m de comprimento e espessuras de 0,4 e 0,8 mm.

Para que serve o rolo de grafite?

Para a confecção de anéis e diversos tipos de juntas e para tiras de enchimento de junta espiral.

Em que linhas ele é usado?

Nas linhas automotiva, de bombas, de válvulas e de indústrias químicas.

O que é o enchimento de junta espiral?

As juntas espiraladas são fabricadas por enrolamento espiral de uma tira de metal em forma de V com tiras de material de enchimento. Nas juntas metálicas LGT-FLEX® 9.130 e 9.130M, o enchimento é de grafite flexível.

Até que temperatura o grafite flexível trabalha?

Segundo o blog da Juntas LGT, +450 °C em serviço normal, com mínimo de −240 °C. Em atmosfera oxidante acima de 450 °C, o uso deve ser analisado. Para o rolo, confirme com o departamento técnico.

Qual a diferença para os anéis pré-moldados?

O rolo é a matéria-prima, em espessuras de 0,4 ou 0,8 mm. Os anéis pré-moldados LGT-GRAF® já vêm prontos, inteiriços, com corte a 45° ou bipartidos, com densidade menor para válvulas e maior para bombas.

E as placas de grafite?

As placas LGT-GRAF® vêm sem tela, com tela lisa ou com tela perfurada, de 0,8 a 6,4 mm, em 1000 × 1000 ou 1500 × 1500 mm. As com tela vão a 650 °C em vapor, sob consulta.
