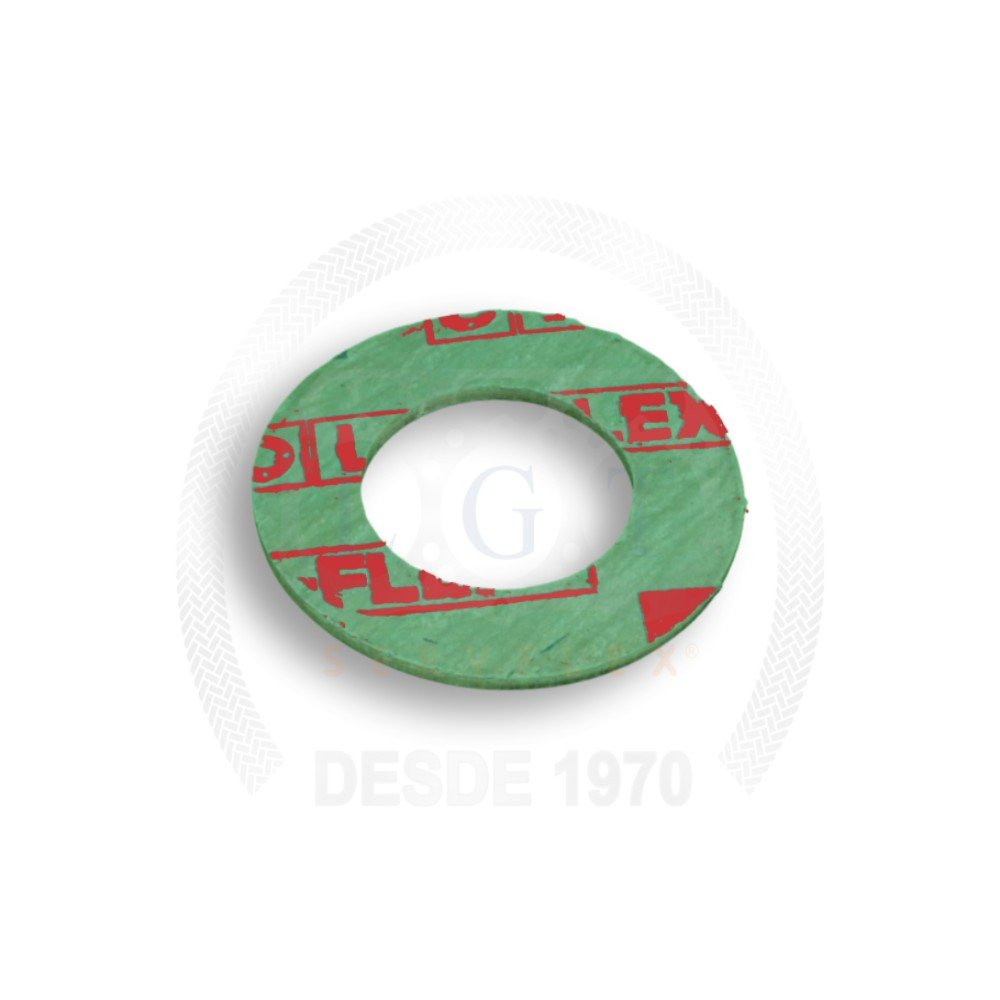

Papelão Hidráulico LGT-FLEX® 4321

O Papelão Hidráulico LGT-FLEX® 4321 é uma folha de vedação não amianto (NON ASBESTOS), na cor verde claro, para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos. É indicado para sistemas com fluidos menos agressivos e cargas leves a moderadas, como água industrial, compressores, motores de combustão interna e transformadores.

A folha é feita de fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, unidas por borracha NBR e comprimidas e calandradas sob alta temperatura e pressão, com rígidos critérios dimensionais e de qualidade construtiva.

A temperatura normal de trabalho é de +200 °C, com máxima de +210 °C, e a pressão normal é de 20 bar, com máxima de 50 bar. As folhas medem 1500 × 1500 mm e saem em oito espessuras, de 0,4 a 4,8 mm.

Resumo técnico

Composição: fibra celulose e borracha NBR
Trabalho: até +210 °C e 50 bar (normal +200 °C e 20 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Cor: verde claro, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, livre de amianto.

☼

Até +210 °CTemperatura máxima; a normal de trabalho é +200 °C.

■

Até 50 barPressão máxima; a normal de trabalho é 20 bar.

☰

Fibra celuloseCelulose, fibra sintética, inorgânica e vegetal com NBR.

◇

Água industrialPara sistemas de água industrial e fluidos menos agressivos.

◊

Compressores e motoresTambém para motores de combustão interna e transformadores.

▣

Cor verde claroFolha de vedação na cor verde claro.

⋆

8 espessurasFolhas de 1500 × 1500 mm, de 0,4 a 4,8 mm.

Características

Principais características

ComposiçãoFibra celulose com NBRA folha combina fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, unidas por borracha NBR.

FabricaçãoCalandrado a quente sob pressãoAs fibras e a borracha são comprimidas e calandradas sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +210 °C e 50 barNormal de +200 °C e 20 bar; máxima de +210 °C e 50 bar.

AplicaçõesCargas leves a moderadasIndicado para sistemas com fluidos menos agressivos, como água industrial, compressores, motores de combustão interna e transformadores.

CorVerde claroFornecido na cor verde claro, sem amianto.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Substituir o papelão de amianto

Solução: A folha LGT-FLEX® 4321 é NON ASBESTOS: elimina o amianto na vedação de flanges de tubulação e de equipamentos.

Desafio: Vedação em sistema de água industrial

Solução: O 4321 é indicado para água industrial e outros fluidos menos agressivos, com cargas leves a moderadas.

Desafio: Junta para compressor, motor ou transformador

Solução: O 4321 é indicado para compressores, motores de combustão interna e transformadores.

Desafio: Serviço até +210 °C

Solução: O 4321 trabalha com temperatura normal de +200 °C (máxima de +210 °C) e pressão normal de 20 bar (máxima de 50 bar).

Desafio: Temperatura ou pressão acima da folha de celulose

Solução: O catálogo traz as folhas de fibra aramida LGT-FLEX® 4340 e 4344M, que chegam a +400 °C e 110 bar, e a 4360 (grafite), que chega a +550 °C e 150 bar.

Desafio: Ácidos e produtos químicos agressivos

Solução: A folha indicada é a LGT-FLEX® 4385 (aramida, PTFE e Hypalon), desenvolvida para resistência química a ácidos e produtos químicos em geral.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Acima da faixa das folhas de celulose, as folhas de aramida 4340 e 4344M chegam a +400 °C e 110 bar, e a 4360 a +550 °C e 150 bar; para ácidos e produtos químicos agressivos, a indicada é a 4385. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4321 · Verde claro
Composição	Fibra celulose, fibra sintética, fibra inorgânica, fibra vegetal e borracha NBR
Temperatura máxima	+210 °C
Temperatura normal	+200 °C
Pressão máxima	50 bar
Pressão normal	20 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Cor	Verde claro
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+200 °C e 20 bar) e o máximo (+210 °C e 50 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

4321 e 4320: no catálogo, as duas folhas têm a mesma composição (fibra celulose e NBR) e a mesma faixa de trabalho; o 4321 é verde claro e o 4320, vermelho/preto.

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos, em sistemas com fluidos menos agressivos e cargas leves a moderadas.

Uso indicado: água industrial, compressores, motores de combustão interna e transformadores.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4321 contém amianto?

Não. O 4321 é uma folha NON ASBESTOS (não amianto), de fibra celulose e borracha NBR.

Do que é feito o Papelão Hidráulico 4321?

De fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, com borracha NBR, comprimidas e calandradas sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4321?

A normal é de +200 °C, e a máxima, de +210 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4321?

A normal é de 20 bar, e a máxima, de 50 bar.

Em quais espessuras e formato o 4321 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, na cor verde claro.

Qual a diferença entre o 4321 e o 4320?

No catálogo, os dois têm a mesma composição (fibra celulose e NBR) e a mesma faixa: até +210 °C e 50 bar. O 4321 é verde claro; o 4320, vermelho/preto.

Quando escolher outra folha em vez do 4321?

Acima de +210 °C ou 50 bar, as folhas de fibra aramida 4340 e 4344M (até +400 °C e 110 bar) ou a 4360 (grafite, até +550 °C e 150 bar). Para ácidos e produtos químicos agressivos, a 4385 (aramida, PTFE e Hypalon).

Para quais aplicações o Papelão Hidráulico 4321 é indicado?

Para fluidos menos agressivos e cargas leves a moderadas, em água industrial, compressores, motores de combustão interna e transformadores.
