Kit de juntas de isolamento – LGT-FLEX TIG

Kits de juntas de isolamento: para evitar a perda de corrente protegida e tubos e equipamentos metálicos não protegidos e interferentes. Utilizamos kits de isolamento de flanges na importação e exportação de estações de bombeamento e depósitos de petróleo, para evitar a corrente de proteção catódica no duto. Os kits de isolamento de flanges também podem ser usados no subsolo, bem como diferentes lotes de conexões da linha de corrente perdida (material diferente, tubulações antigas e novas, etc.), como medidas anticorrosão.

Leia Mais

Solicite um Orçamento

Loading gears animation
+ Detalhes

Kit de juntas de isolamento – LGT-FLEX TIG

Kits de juntas de isolamento: para evitar a perda de corrente protegida e tubos e equipamentos metálicos não protegidos e interferentes. Utilizamos kits de isolamento de flanges na importação e exportação de estações de bombeamento e depósitos de petróleo, para evitar a corrente de proteção catódica no duto. Os kits de isolamento de flanges também podem ser usados no subsolo, bem como diferentes lotes de conexões da linha de corrente perdida (material diferente, tubulações antigas e novas, etc.), como medidas anticorrosão.

Onde usar?

  • Importação e exportação de estações no início e no final de dutos protegidos.
  • Importação e exportação de estações no meio de dutos protegidos. No entanto, para garantir a continuidade do tubo condutor nos dois lados das estações, os tubos fora dos flanges devem ser conectados por cabo.
  • Nas extremidades do tubo que atravessam os tubos de consumo de corrente protegidos.
  • As conexões dos tubos protegidos e não devem ser protegidas por catódicos.
  • Zona de interferência de corrente dispersa.
  • Metais diferentes, conexões antigas e novas de dutos. As conexões de tubos nus e revestidos.
  • Localização usando aterramento elétrico.

Os kits de Juntas de Isolamento LGT-FLEX estão seguindo os padrões ANSI 16.5 e API 605, outros padrões precisam fornecer mais especificações de acordo com nossos requisitos.

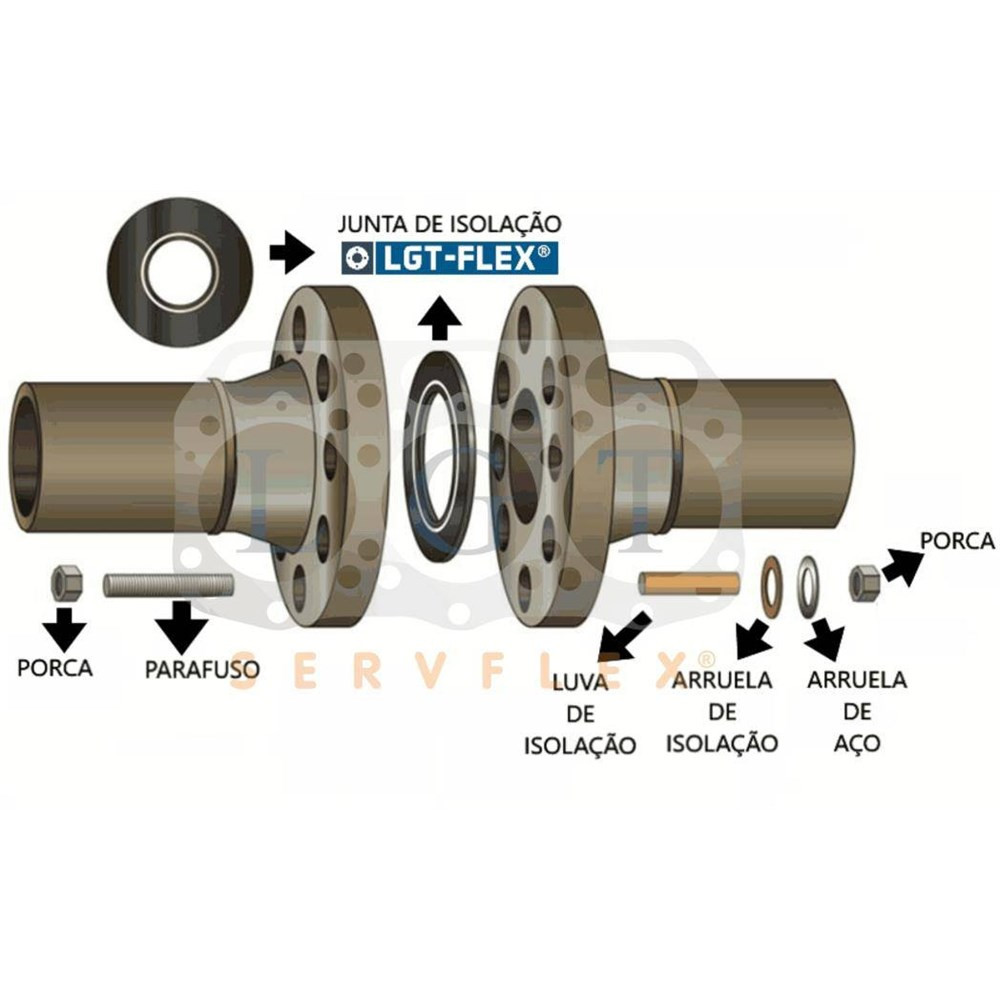

Os kits de isolamento de flanges consistem em uma junta isolante, algumas luvas e arruelas isolantes, todas dimensionadas corretamente para a aplicação e convenientemente embaladas para minimizar a possibilidade de perda de peças durante a instalação.

As juntas de isolamento podem ser especificadas como “E” e “F”, enquanto conjuntos de luvas e arruelas simples, duplas ou de uma peça são oferecidos como opções para diferentes graus de isolamento elétrico entre os flanges. Além disso, existe uma grande variedade de opções de material para juntas isolantes e materiais de luva e arruela. O retentor G10 e a luva Mylar são recomendados quando as condições são permitidas. As juntas do tipo “D” foram projetadas para encaixar na ranhura do anel dos flanges RTJ.

As juntas TIG-L adotam um dos métodos mais eficazes de vedação e isolamento flanges de todos os tipos.

Características:

  • O anel quádruplo, um elemento de vedação retangular, encapsulado em uma ranhura projetada especial, fornece fatores próximos de zero “m” e “y” para fazer com que a vedação de pressão controlada sempre possa ser obtida sem grandes cargas de parafusos.
  • Os materiais Nitrílica, EPDM, VITON e Teflon podem ser utilizados como elementos de vedação, aumentando assim as opções para diferentes condições de trabalho.
  • O limite de temperatura do elemento de retenção e de vedação deve ser considerado em conjunto ao escolher o material. Consulte a tabela para saber a faixa de temperatura da junta de vedação e as compatibilidades do material

Juntas tipo "F"

Depois de apertar

Material da Junta

 Fenólicos lisosNeoprene enfrentou fenólicoPTFE reforçadoG-7 Silicone/vidroG-10 Epóxi/vidroG-11 Epóxi/vidro
Força dielétrica volts/mil 500 500 350 350 550 550
Força compressiva psi 25000 25000 2300 40000 50000 50000
Absorção de água % 1,6 1,6 0,1. º 0,7 0,1. º 0,1. º
Resistência à atração psi 20000 20000 1450 25000 45000 43000
Temp. do funcionamento. °F -65 à 220 -65 à 175 -320 à 500 -320 à 450 -320 à 280 -320 à 349
Temp. do funcionamento. °C -54 à 104 -54 à 79 -196 à 260 -196 à 232 -196 à 138 -196 à 176

Material do Elemento de Selagem

 NitrílicaVitonPtfeNeopreneEpdm
Temp do funcionamento. ° f -40 à 250 -20 à 350 -320 à 450 -40 à 250 -40 à 250
Temp do funcionamento. ° c -40 à 121 -29 à 177 -196 à 232 -40 à 121 40 à 121

Juntas tipo "E"

Depois de apertar

TIG-O As juntas de vedação têm um excelente design de vedação e isolamento para todos os tipos de flanges.

Características:

  • Os elementos de vedação encapsulados na ranhura projetada especial evitam que o elemento de vedação seja quebrado quando o torque dos parafusos não for igual.
  • Os materiais Nitrílica, EPDM, VITON e Teflon podem ser utilizados como elementos de vedação, o que aumenta as opções para diferentes condições de trabalho.
  • Limite de temperatura do elemento de retenção e de vedação deve ser considerado em conjunto ao escolher o material. Consulte a tabela para saber a faixa de temperatura da junta de vedação e as compatibilidades do material

Material da Junta

 Fenólicos lisosNeoprene enfrentou fenólicoPTFE reforçadoG-7 Silicone/vidroG-10 Epóxi/vidroG-11 Epóxi/vidro
Força dielétrica volts/mil 500 500 350 350 550 550
Força compressiva psi 25000 25000 2300 40000 50000 50000
Absorção de água % 1,6 1,6 0,1. º 0,7 0,1. º 0,1. º
Resistência à atração psi 20000 20000 1450 25000 45000 43000
Temp. do funcionamento. °F -65 à 220 -65 à 175 -320 à 500 -320 à 450 -320 à 280 -320 à 349
Temp. do funcionamento. °C -54 à 104 -54 à 79 -196 à 260 -196 à 232 -196 à 138 -196 à 176

Material do Elemento de Selagem

 NitrílicaVitonPtfeNeopreneEpdm
Temp do funcionamento. ° f -40 à 250 -20 à 350 -320 à 450 -40 à 250 -40 à 250
Temp do funcionamento. ° c -40 à 121 -29 à 177 -196 à 232 -40 à 121 40 à 121

TIG-T o material da junta incorpora laminação epóxi reforçada com vidro de alta resistência, colada a um núcleo de aço inoxidável. Isso fornece a resistência de uma junta metálica tradicional, mantendo o isolamento elétrico completo entre as faces do flange. As ranhuras de vedação são usinadas através do material isolante laminado e no núcleo de aço inoxidável, o que fornece uma base forte para a vedação assentar e quebra o caminho potencial de vazamento inerente aos materiais laminados de vidro. As vedações de face interna de Teflon com energia de mola são instaladas nas ranhuras de vedação em forma de cauda de andorinha para fornecer a vedação confiável.

Características:

  • Selo de extrema confiabilidade.
  • Veda e isola em todas as pressões classificadas, incluindo o serviço API 15000 psi.
  • Suporta condições de serviço severas, incluindo grandes momentos de flexão, vibração, temperatura e ciclagem de pressão.
  • Projetado para suportar ambientes corrosivos, incluindo altas concentrações de CO2, H2S, água produzida, etc.
  • Excelentes propriedades de isolamento para proteção catódica.
  • As vedações ativadas por pressão fornecem alta vedação de confidencialidade e eliminam vazamentos dispendiosos
  • A gaxeta é dimensionada para o furo para proteger as faces do flange contra corrosão induzida por mídia e erosão induzida por fluxo.
  • Evita fluxo turbulento nas conexões flangeadas.
  • Atenua a corrosão galvânica em flanges metálicos diferentes.
  • Disponível para corresponder a qualquer especificação de flange (ANSI, API, MSSP, BS, DIN, AS, outras).
  • Pode acoplar RTJ incompatível com flanges de face levantada.
  • Fácil instalação, manuseio e remoção.

Depois de apertar

Núcleo da junta:

O núcleo de aço inoxidável padrão é 316. Materiais especiais, como aço inoxidável duplex e aço inoxidável inconel, podem ser fabricados de acordo com os requisitos.

Estratificação da gaxeta

O material epóxi reforçado com vidro padrão é G10, G11 está disponível quando a exigência de temperatura é mais alta.

Material da Junta

 G-10 ligG-11 lig
Força dielétrica volts/mil 550 550
Força compressiva psi 65000 50000
Absorção da água % 0, 5 0, 85
Força flexural psi 65000 60000
Resistência à tração psi 50000 45000
Temp do funcionamento. ° f -65 a + 280 -50 a + 349
Temp do funcionamento. ° c -54 a + 138 -45 a + 176

Material do Elemento de Selagem

 NitrílicaVitonPTFE
Temp do funcionamento. ° f -40 à+ 250 -20 à + 350 -320 à + 450
Temp do funcionamento. ° c -40 à + 121 -29 à + 177 -196 à + 232
Exemplo de consulta/ordem
Tamanho Pressão Modelo Qnt
2 150 " TIG-L F G10/PTFE 50
