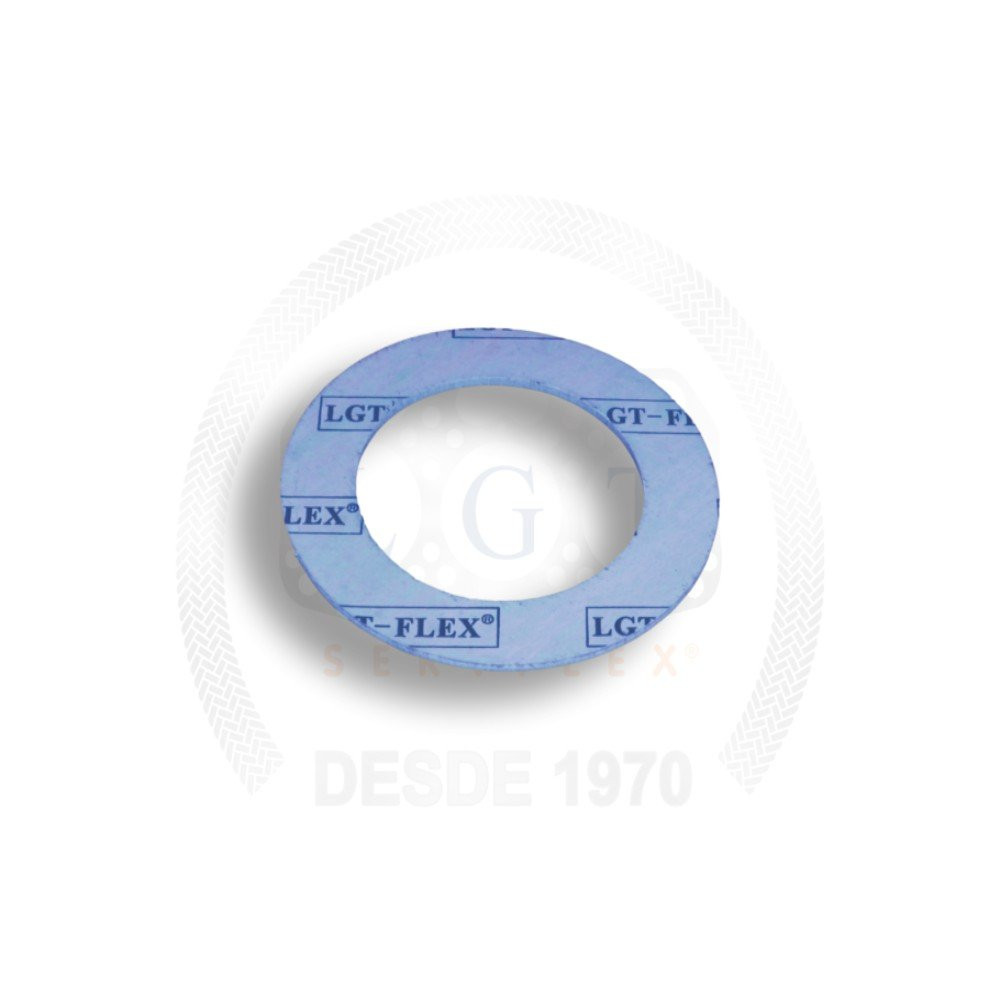

Papelão Hidráulico 4385 - Fibra Aramida/Cargas de PTFE e Hypalon

Papelão Hidráulico 4385 - Fibra Aramida/Cargas de PTFE e Hypalon

Quantidade

Sobre o produto

Papelão Hidráulico LGT-FLEX® 4385

O Papelão Hidráulico LGT-FLEX® 4385 é uma folha de vedação não amianto (NON ASBESTOS), na cor azul, para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos. Foi desenvolvido para uma excelente resistência química a ácidos e produtos químicos em geral, com alta selabilidade e resistência química e mecânica.

É fabricado com fibra de aramida, PTFE, cargas inertes e reforçantes e borracha Hypalon, calandrados sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Trabalha com temperatura normal de +200 °C (máxima de +240 °C) e pressão normal de 50 bar (máxima de 70 bar). É fornecido em folhas de 1500 × 1500 mm, em oito espessuras de 0,4 a 4,8 mm.

Resumo técnico

Composição: fibra de aramida, PTFE e borracha Hypalon
Trabalho: até +240 °C e 70 bar (normal +200 °C e 50 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Cor: azul, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, que elimina a folha de amianto.

☼

Até +240 °CTemperatura máxima de trabalho; normal de +200 °C.

■

Até 70 barPressão máxima de trabalho; normal de 50 bar.

◊

Resistência a ácidosDesenvolvido para excelente resistência química a ácidos.

◇

Químicos em geralTambém para produtos químicos em geral.

★

Alta selabilidadeCom resistência química e mecânica.

☰

PTFE e HypalonAramida, PTFE, cargas inertes e borracha Hypalon.

⋆

8 espessurasDe 0,4 a 4,8 mm, em folhas de 1500 × 1500 mm.

Características

Principais características

ComposiçãoAramida, PTFE e HypalonFabricado com fibra de aramida, PTFE, cargas inertes e reforçantes e borracha Hypalon.

FabricaçãoCalandrado a quente sob pressãoA mistura é calandrada sob alta temperatura e pressão até formar a folha, com rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +240 °C e 70 barTemperatura normal de trabalho de +200 °C (máxima de +240 °C) e pressão normal de 50 bar (máxima de 70 bar).

Resistência químicaÁcidos e químicos em geralDesenvolvido para uma excelente resistência química a ácidos e produtos químicos em geral.

SelabilidadeAlta selabilidadeAlta selabilidade, com resistência química e mecânica.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, na cor azul, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Vedação em linha com ácidos

Solução: O LGT-FLEX® 4385 foi desenvolvido para uma excelente resistência química a ácidos.

Desafio: Contato com produtos químicos em geral

Solução: Além dos ácidos, o 4385 é indicado para produtos químicos em geral.

Desafio: Substituir o papelão de amianto em serviço químico

Solução: Folha NON ASBESTOS: elimina a folha de amianto na vedação de flanges que trabalham com ácidos e químicos.

Desafio: Junta que precisa vedar bem sob ataque químico

Solução: O 4385 tem alta selabilidade e resistência química e mecânica.

Desafio: Serviço até +240 °C

Solução: O 4385 trabalha com temperatura normal de +200 °C (máxima de +240 °C) e pressão normal de 50 bar (máxima de 70 bar).

Desafio: Temperatura ou pressão acima da faixa do 4385

Solução: O catálogo traz as folhas de fibra aramida LGT-FLEX® 4340 e 4344M (até +400 °C e 110 bar) e a 4360 (grafite, até +550 °C e 150 bar); a escolha depende do fluido.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Para temperatura ou pressão acima da faixa do 4385, as folhas de aramida 4340 e 4344M chegam a +400 °C e 110 bar, e a 4360 a +550 °C e 150 bar; a escolha depende do fluido. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4385 · Azul
Composição	Fibra de aramida, PTFE, cargas inertes e reforçantes e borracha Hypalon
Temperatura máxima	+240 °C
Temperatura normal	+200 °C
Pressão máxima	70 bar
Pressão normal	50 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Cor	Azul
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas, como a aramida, são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

PTFE e Hypalon: no 4385, a fibra de aramida é combinada com PTFE, cargas inertes e reforçantes e borracha Hypalon, formulação desenvolvida para resistência química a ácidos e produtos químicos em geral.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+200 °C e 50 bar) e o máximo (+240 °C e 70 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos em serviços com ataque químico.

Meios compatíveis: ácidos e produtos químicos em geral.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4385 contém amianto?

Não. O 4385 é uma folha NON ASBESTOS (não amianto), fabricada com fibra de aramida, PTFE e borracha Hypalon.

Do que é feito o Papelão Hidráulico 4385?

De fibra de aramida, PTFE, cargas inertes e reforçantes e borracha Hypalon, calandrados sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4385?

A temperatura normal de trabalho é de +200 °C, e a máxima é de +240 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4385?

A pressão normal de trabalho é de 50 bar, e a máxima é de 70 bar.

Em quais espessuras e formato o 4385 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, na cor azul.

Quando o 4385 é a folha indicada?

Quando a junta trabalha com ácidos e produtos químicos em geral: o 4385 foi desenvolvido para uma excelente resistência química, com alta selabilidade.

Quando escolher outra folha em vez do 4385?

Acima de +240 °C ou 70 bar, o catálogo traz as folhas de fibra aramida 4340 e 4344M (até +400 °C e 110 bar) e a 4360 (grafite, até +550 °C e 150 bar); a escolha depende do fluido.

Para quais meios o Papelão Hidráulico 4385 é indicado?

Para ácidos e produtos químicos em geral, em juntas de flanges de tubulação e de equipamentos.
