Papelão Hidráulico 4340 - Fibra Aramida e NBR

Papelão Hidráulico 4340 - Fibra Aramida e NBR

Quantidade

Sobre o produto

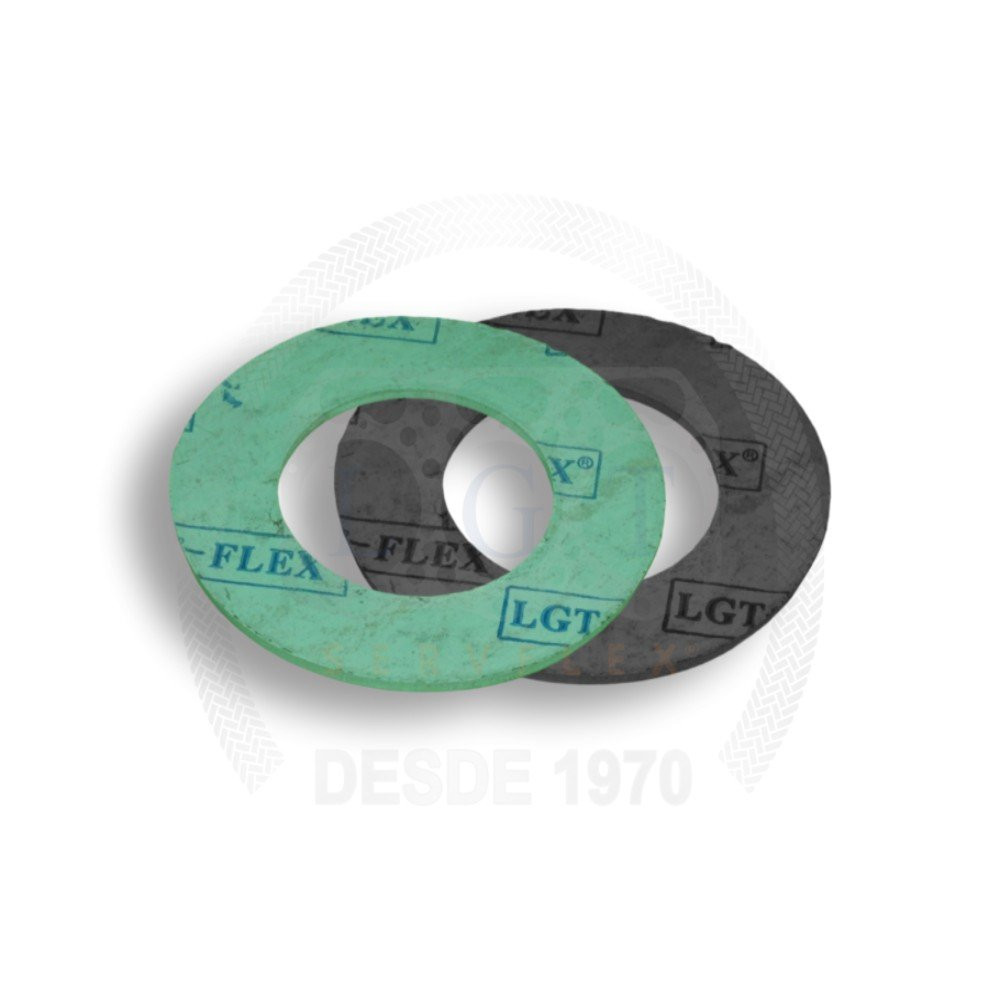

Papelão Hidráulico LGT-FLEX® 4340

O Papelão Hidráulico LGT-FLEX® 4340 é uma folha de vedação não amianto (NON ASBESTOS) para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos, nos mais variados segmentos industriais. É indicado para aplicações com derivados de petróleo, vapor saturado, solventes, água e produtos químicos em geral.

É fabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR/SBR. A mistura é comprimida e calandrada sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Trabalha com temperatura normal de +240 °C (máxima de +400 °C) e pressão normal de 50 bar (máxima de 110 bar). É fornecido em folhas de 1500 × 1500 mm, em oito espessuras de 0,4 a 4,8 mm, nas versões verde ou grafitada (acabamento).

Resumo técnico

Composição: fibra aramida e borracha NBR/SBR
Trabalho: até +400 °C e 110 bar (normal +240 °C e 50 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Versões: verde ou grafitada, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, que elimina a folha de amianto.

☼

Até +400 °CTemperatura máxima de trabalho; normal de +240 °C.

■

Até 110 barPressão máxima de trabalho; normal de 50 bar.

☰

Fibra aramidaAramida, fibra inorgânica, vegetal e celulose com NBR/SBR.

◊

Resistência a fluidosDerivados de petróleo, solventes e químicos em geral.

◇

Vapor e águaIndicado também para vapor saturado e água.

▣

Verde ou grafitadoDisponível em acabamento verde ou grafitado.

⋆

8 espessurasDe 0,4 a 4,8 mm, em folhas de 1500 × 1500 mm.

Características

Principais características

ComposiçãoFibra aramida com NBRFabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR/SBR.

FabricaçãoCalandrado a quente sob pressãoA mistura de fibras e elastômeros é comprimida e calandrada sob alta temperatura e pressão até formar a folha, com rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +400 °C e 110 barTemperatura normal de trabalho de +240 °C (máxima de +400 °C) e pressão normal de 50 bar (máxima de 110 bar).

FluidosUso geral na indústriaIndicado para derivados de petróleo, vapor saturado, solventes, água e produtos químicos em geral.

VersõesVerde ou grafitadoFornecido em acabamento verde ou grafitado, sem amianto.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Substituir o papelão de amianto

Solução: Folha NON ASBESTOS LGT-FLEX® 4340: elimina a folha de amianto e mantém a vedação em flanges de tubulação e de equipamentos.

Desafio: Vedar derivados de petróleo e solventes

Solução: A composição de fibra aramida com borracha NBR/SBR resiste a derivados de petróleo, solventes e produtos químicos em geral.

Desafio: Linha de vapor saturado

Solução: O 4340 é indicado para vapor saturado, com temperatura normal de trabalho de +240 °C e máxima de +400 °C.

Desafio: Pressão acima do que a folha de celulose aguenta

Solução: O 4340 trabalha até 110 bar (normal de 50 bar), enquanto as folhas de celulose 4320 e 4321 chegam a 50 bar (normal de 20 bar).

Desafio: Precisa de reforço mecânico no mesmo serviço

Solução: Além da folha padrão, o 4340 também é fabricado com tela metálica, na versão 4340M.

Desafio: Temperatura acima de +400 °C ou ciclagem térmica

Solução: Para esse serviço, a folha indicada é a LGT-FLEX® 4360 (grafite), que chega a +550 °C e 150 bar e foi desenvolvida para ciclagem térmica e vapor superaquecido.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Para alta temperatura e ciclagem térmica, a indicada é a 4360; para ácidos e produtos químicos agressivos, a 4385. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4340 · Verde/Preto
Composição	Fibra aramida, fibra inorgânica, fibra vegetal, fibra celulose e borracha NBR/SBR
Temperatura máxima	+400 °C
Temperatura normal	+240 °C
Pressão máxima	110 bar
Pressão normal	50 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Versões	Verde ou grafitada
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas, como a aramida, são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+240 °C e 50 bar) e o máximo (+400 °C e 110 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Versão com tela metálica: o 4340 também é fabricado com tela metálica, na versão 4340M (grafite).

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos, nos mais variados segmentos industriais.

Fluidos e meios compatíveis: derivados de petróleo, vapor saturado, solventes, água e produtos químicos em geral.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4340 contém amianto?

Não. O 4340 é uma folha NON ASBESTOS (não amianto), fabricada com fibra aramida e borracha NBR/SBR.

Do que é feito o Papelão Hidráulico 4340?

De fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, com borracha NBR/SBR, comprimidas e calandradas sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4340?

A temperatura normal de trabalho é de +240 °C, e a máxima é de +400 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4340?

A pressão normal de trabalho é de 50 bar, e a máxima é de 110 bar.

Em quais espessuras e formato o 4340 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, nas versões verde ou grafitada.

O 4340 existe com reforço metálico?

Sim. Além da folha padrão, o 4340 também é fabricado com tela metálica, na versão 4340M.

Quando escolher outra folha em vez do 4340?

Acima de +400 °C ou com ciclagem térmica, a indicada é a 4360 (grafite, até +550 °C e 150 bar). Para ácidos e produtos químicos agressivos, a 4385 (aramida, PTFE e Hypalon).

Para quais fluidos o Papelão Hidráulico 4340 é indicado?

Para derivados de petróleo, vapor saturado, solventes, água e produtos químicos em geral, em juntas de flanges de tubulação e de equipamentos.
