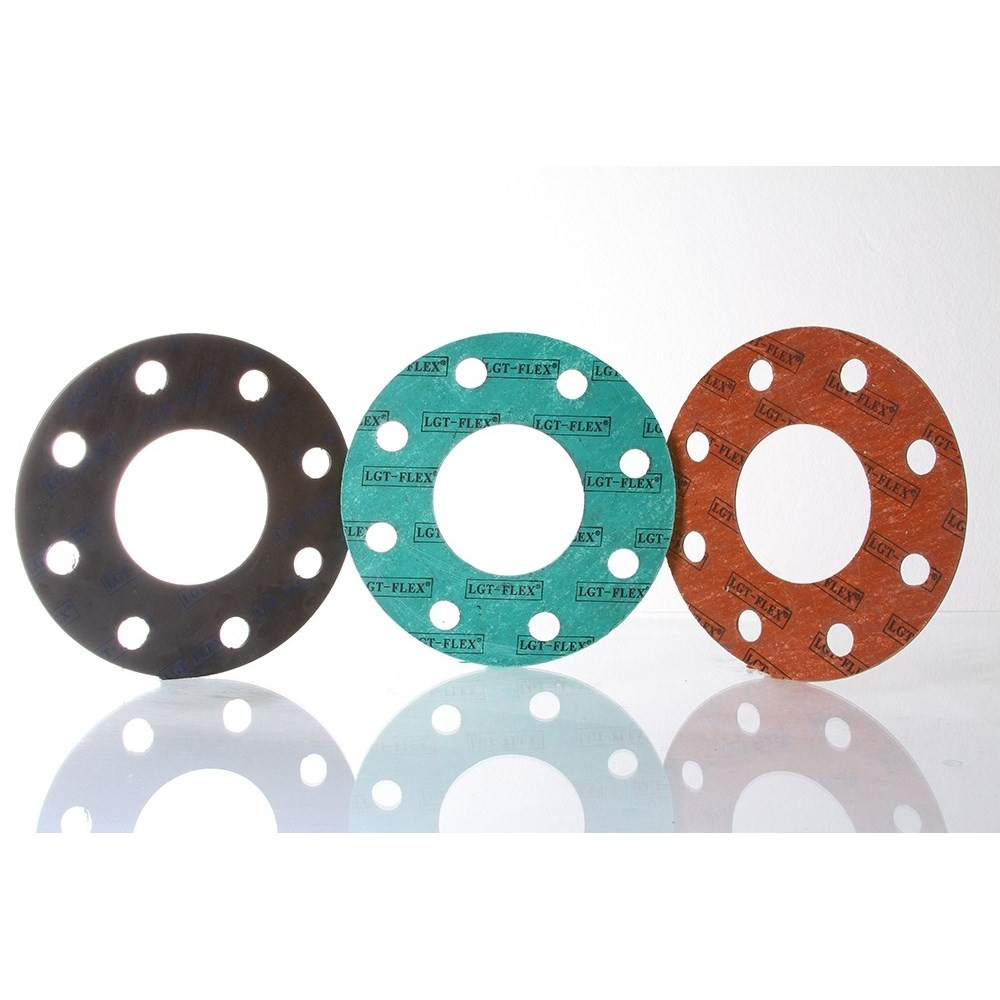

Juntas de Vedação para Flanges LGT-FLEX®

As Juntas de Vedação para Flanges LGT-FLEX® vedam a união entre dois flanges em tubulações e equipamentos. Servem para vedar superfícies ásperas ou rugosas e atendem desde a manutenção industrial até a reposição em equipamentos automotivos, aviões, tratores e navios.

A LGT fabrica a junta no material certo para o serviço: papelão hidráulico para uso geral, PTFE puro ou expandido para ataque químico, grafite para alta temperatura e vapor, metais (cobre, alumínio, flandres) para alta pressão e borrachas/Guarniflex® para serviços gerais. A escolha depende do fluido, da temperatura e da pressão da aplicação.

São cortadas sob medida para flanges de face com ressalto (RF) ou de face plana/lisa (FF), com dimensões pelas normas ASA/ANSI B16.5 e B16.21 e também DIN e API. Linha sem amianto (NON ASBESTOS).

Resumo técnico

Materiais: papelão, PTFE, grafite, Guarniflex, borracha, metais e mais
Flanges: face com ressalto (RF) ou plana/lisa (FF)
Normas: ASA/ANSI B16.5 e B16.21, DIN, API
Uso: indústria, manutenção, automotivo, naval, aviação

Diferenciais

Destaques do produto

☰

Vários materiaisDo papelão ao metal, um material para cada serviço.

▣

RF ou FFFace com ressalto ou plana/lisa, conforme o seu flange.

◊

Resistência químicaPTFE puro e expandido para fluidos agressivos.

☼

Alta temperaturaGrafite para alta temperatura e vapor.

■

Alta pressãoJuntas metálicas (cobre, alumínio, flandres).

◇

Sob medidaCortadas por norma e bitola, com furos alinhados.

⋆

Normas internacionaisASA/ANSI B16.5 e B16.21, DIN e API.

✓

Sem amiantoVedação isenta de amianto, mais segura.

Características

Principais características

Material por serviçoUm material para cada condiçãoO material é escolhido conforme fluido, temperatura e pressão: papelão para uso geral, PTFE para químicos, grafite para alta temperatura e metais para alta pressão.

Faces RF e FFPara o seu tipo de flangeFabricadas tanto para flange de face com ressalto (RF) quanto de face plana ou lisa (FF), cortadas conforme a tubulação.

NormasDimensões padronizadasSeguem as normas ASA/ANSI B16.5 e B16.21 e também DIN e API, garantindo encaixe e furação corretos.

Corte sob medidaPronta para o flangeCortadas pela norma e pela bitola do flange, com os furos de parafuso alinhados ao encaixe, sem retrabalho.

Sem amiantoLinha NON ASBESTOSVedação isenta de amianto, mais segura para as pessoas e para o meio ambiente.

Reposição amplaAlém da indústriaAtende também a reposição automotiva, naval, de aviação e de tratores.

Soluções

Quais problemas resolve

Desafio: Vazamento em flange de superfície rugosa

Solução: Junta de papelão hidráulico LGT-FLEX®: acomoda superfícies ásperas e veda em uso geral.

Desafio: Ataque químico agressivo

Solução: Junta em PTFE puro ou expandido: máxima resistência química, inclusive em flanges grandes, irregulares ou frágeis.

Desafio: Alta temperatura e vapor

Solução: Junta de grafite (liso ou perfurado): suporta alta temperatura e ampla faixa de pH.

Desafio: Alta pressão

Solução: Junta metálica (cobre, alumínio, flandres): vedação robusta para alta pressão e temperatura.

Desafio: Flange de face plana (FF)

Solução: Junta plana cortada para face lisa, sem ressalto, na norma do flange.

Desafio: Serviços gerais com água, óleo ou combustível

Solução: Junta de borracha ou Guarniflex®: vedação flexível para serviços gerais.

Comparação

Compare os materiais

Material	Indicação	Destaque
Papelão hidráulico LGT-FLEX®	Uso geral	Acomoda superfícies rugosas; faixa ampla conforme a folha
PTFE puro e expandido	Químicos agressivos	Máxima resistência química; flanges grandes ou irregulares
Grafite liso ou perfurado	Alta temperatura e vapor	Ampla faixa de pH
Metais (cobre, alumínio, flandres)	Alta pressão e temperatura	Vedação metálica robusta
Borracha / Guarniflex®	Serviços gerais	Vedação flexível (água, óleo, combustível)

Dados técnicos

Informações técnicas

Especificações técnicas

Materiais	Papelão hidráulico, PTFE puro/expandido, grafite, Guarniflex, borrachas, cortiças, alumínio, flandres, cobre, feltros, fenolite, nylon, tecidos, celeron
Flanges	Face com ressalto (RF) ou plana/lisa (FF)
Normas	ASA/ANSI B16.5 e B16.21, DIN, API
Uso	Indústria, manutenção, automotivo, naval, aviação
Amianto	Não contém (linha NON ASBESTOS)

Detalhes técnicos

Face com ressalto (RF) é o flange com uma saliência onde a junta assenta; face plana ou lisa (FF) é o flange sem ressalto, em que a junta cobre toda a face. A junta é cortada conforme a face do seu flange.

Como pedir: informe a norma (ASA/ANSI, DIN ou API), a classe de pressão, a face do flange (RF/FF) e a bitola. Com esses dados a junta sai cortada e furada na medida certa.

Aplicações

Vedação de flanges em manutenção industrial e reposição. Entre os equipamentos atendidos: caldeiras e tampas de caldeiras, trocadores de calor, bombas e válvulas, compressores e geradores, ventiladores, portas de visita, visores, portas de fornos e estufas.

Além da indústria, atende a reposição automotiva, naval, de aviação e de tratores. Escolha o material conforme o fluido, a temperatura e a pressão do serviço.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Juntas de Vedação para Flanges LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que materiais são feitas as juntas de vedação para flanges?

Papelão hidráulico, PTFE puro/expandido, grafite liso ou perfurado, Guarniflex, borrachas, cortiças, metais (cobre, alumínio, flandres), feltros, fenolite, nylon, tecidos e celeron.

Quais normas as juntas para flange seguem?

ASA/ANSI B16.5 e B16.21, além de DIN e API, para flanges de face com ressalto (RF) ou plana/lisa (FF).

Qual a diferença entre flange RF e FF?

RF é o flange de face com ressalto; FF é o de face plana ou lisa. A junta é cortada conforme a face do seu flange.

Como escolho o material da junta de flange?

Pelo fluido, temperatura e pressão do serviço: papelão para uso geral, PTFE para químicos, grafite para alta temperatura, metais para alta pressão e borracha/Guarniflex para serviços gerais.

Qual material indicado para ataque químico?

PTFE puro ou expandido, que tem máxima resistência química e serve para flanges grandes, irregulares ou frágeis.

Qual material para alta temperatura e vapor?

Grafite liso ou perfurado, que suporta alta temperatura e ampla faixa de pH.

Onde as juntas para flange são usadas?

Em manutenção industrial (caldeiras, trocadores de calor, bombas, válvulas, compressores) e na reposição automotiva, naval, de aviação e de tratores.

As juntas LGT contêm amianto?

Não. A linha é NON ASBESTOS (sem amianto), mais segura para as pessoas e o meio ambiente.
