GAXETA LGT-FLEX® 20.050

GAXETA LGT-FLEX® 20.050

Quantidade

Gaxeta de PTFE

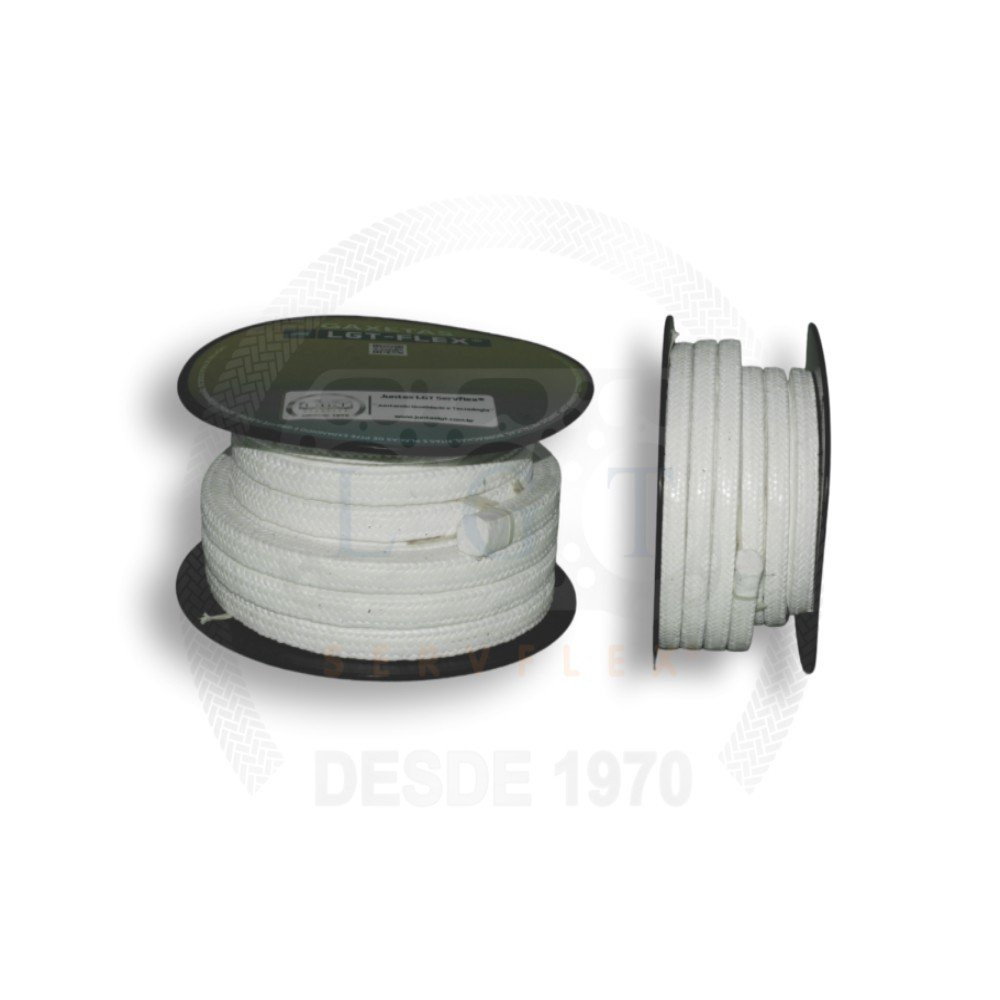

Gaxeta LGT-FLEX® 20.050 – PTFE Expandido Seca

A Gaxeta LGT-FLEX® 20.050 é entrelaçada com fios de PTFE expandido de alta qualidade, sem lubrificantes: é a gaxeta de PTFE expandido seca do catálogo.

É indicada para válvulas, bombas, agitadores e reatores, com fluidos, solventes, óleos, gases e ácidos e cáusticos mais corrosivos, e para aplicações estáticas com produtos alimentícios ou farmacêuticos. Também pode ser usada em equipamentos com baixas velocidades periféricas, em fluidos que exijam alta resistência química.

Trabalha de -100 °C a +280 °C, com pH de 0 a 14 e velocidade de até 5 m/s. Não é indicada para metais alcalinos fundidos e compostos fluorados.

Resumo técnico

Material: PTFE expandido, seca
Temperatura: -100 °C a +280 °C
pH: 0 a 14
Velocidade: até 5 m/s
Uso: válvulas e aplicações estáticas

Diferenciais

Destaques do produto

▣

VálvulasTambém bombas, agitadores e reatores.

■

Alimentícios e farmacêuticosEm aplicações estáticas.

☰

PTFE expandido secoFios de alta qualidade, sem lubrificantes.

◊

pH 0 a 14Ácidos, cáusticos, solventes e gases.

☼

-100 a +280 °CFaixa de temperatura de trabalho.

⇆

Até 5 m/sPara baixas velocidades periféricas.

Características

Principais características

MaterialPTFE expandidoFios de alta qualidade, entrelaçados.

LubrificaçãoSecaOs fios não levam lubrificante.

Temperatura-100 a +280 °CTemperaturas mínima e máxima de trabalho.

pH0 a 14Toda a faixa de pH.

VelocidadeAté 5 m/sPara baixas velocidades periféricas.

RestriçãoMeios não indicadosNão indicada para metais alcalinos fundidos e compostos fluorados.

Soluções

Quais problemas resolve

Desafio: Vedação de válvulas

Solução: A 20.050 é indicada para válvulas e para equipamentos com baixas velocidades periféricas, até 5 m/s.

Desafio: Produto alimentício ou farmacêutico em aplicação estática

Solução: O catálogo a indica para aplicações estáticas com produtos alimentícios ou farmacêuticos.

Desafio: Ácidos e cáusticos corrosivos

Solução: É indicada para fluidos, solventes, óleos, gases e ácidos e cáusticos mais corrosivos, com pH de 0 a 14, fora os meios listados como não indicados.

Desafio: Equipamento rotativo com fluido alimentício

Solução: Para equipamentos rotativos com fluidos alimentícios ou farmacêuticos, o catálogo indica a 20.060L, de PTFE expandido lubrificado com óleo de silicone, até 12 m/s.

Desafio: Aplicação química com alta velocidade periférica

Solução: A 20.070L, de PTFE grafite expandido (GFO) autolubrificante, pode ser usada em quase todas as aplicações químicas com elevada velocidade periférica, até 25 m/s.

Desafio: Substâncias abrasivas

Solução: A 20.600, de PTFE expandido com aramida, é indicada para as indústrias alimentícias e químicas, com ácidos, solventes e substâncias abrasivas.

Comparação

Compare as gaxetas de PTFE

Gaxeta	Construção	Destaque do catálogo	Velocidade
20.050	PTFE expandido, seca	Aplicações estáticas para produtos alimentícios ou farmacêuticos	5 m/s
20.060L	PTFE expandido lubrificado com óleo de silicone	Equipamentos rotativos com fluidos alimentícios ou farmacêuticos	12 m/s
20.070L	PTFE grafite expandido (GFO), autolubrificante	Quase todas as aplicações químicas, com elevada velocidade periférica	25 m/s
20.600	PTFE expandido com aramida, entrelaçada diagonalmente	Indústrias alimentícias e químicas; ácidos, solventes e substâncias abrasivas	12 m/s
20.700	PTFE grafite expandido (GFO) com aramida, entrelaçada diagonalmente	Grande resistência à extrusão; fluidos abrasivos e soluções pastosas	25 m/s
20.160	PTFE expandido com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s
20.170	PTFE grafite expandido (GFO) com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s

Todas as gaxetas de PTFE do catálogo trabalham de -100 °C a +280 °C, com pH de 0 a 14. Dados do catálogo oficial de gaxetas de PTFE LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	PTFE expandido de alta qualidade, entrelaçado, sem lubrificantes (seca)
Temperatura máxima	+280 °C
Temperatura mínima	-100 °C
pH	0 a 14
Velocidade	Até 5 m/s
Pressão	250, 150 e 20 bar (os três valores da tabela do catálogo)
Não indicada para	Metais alcalinos fundidos e compostos fluorados

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de PTFE expandido de alta qualidade, sem lubrificantes.

Limites de trabalho: temperatura de -100 °C a +280 °C, pH de 0 a 14 e velocidade de até 5 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 20.050: 250, 150 e 20 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Aplicação específica: os parâmetros foram baseados em testes e cases de sucesso. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Aplicações

Válvulas, bombas, agitadores e reatores.

Aplicações estáticas com produtos alimentícios ou farmacêuticos.

Fluidos, solventes, óleos, gases e ácidos e cáusticos corrosivos, em baixas velocidades periféricas.

Não indicada para metais alcalinos fundidos e compostos fluorados.

Manuais e downloads

⇩ Catálogo de gaxetas de PTFE (PDF)Gaxetas LGT-FLEX® de PTFE · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 20.050?

É entrelaçada com fios de PTFE expandido de alta qualidade, sem lubrificantes.

O que quer dizer gaxeta seca?

Que os fios de PTFE expandido não levam lubrificante. A versão lubrificada com óleo de silicone é a 20.060L.

Qual a faixa de temperatura e de pH?

De -100 °C a +280 °C, com pH de 0 a 14.

Qual a velocidade de trabalho?

Até 5 m/s, a menor entre as gaxetas de PTFE do catálogo. Ela é indicada para baixas velocidades periféricas.

Ela pode ser usada com alimentos ou fármacos?

Sim, em aplicações estáticas com produtos alimentícios ou farmacêuticos, segundo o catálogo. Para equipamentos rotativos com esses fluidos, o catálogo indica a 20.060L.

Qual a diferença para a 20.060L?

As duas são de PTFE expandido. A 20.050 é seca, trabalha até 5 m/s e é indicada para aplicações estáticas. A 20.060L é lubrificada com óleo de silicone, trabalha até 12 m/s e é indicada para equipamentos rotativos.

Qual a diferença para a 20.600?

A 20.600 é de PTFE expandido com aramida, entrelaçada diagonalmente, trabalha até 12 m/s e é indicada também para substâncias abrasivas. A 20.050 é só de PTFE expandido, seca, até 5 m/s.

Para quais meios ela não é indicada?

Para metais alcalinos fundidos e compostos fluorados.
