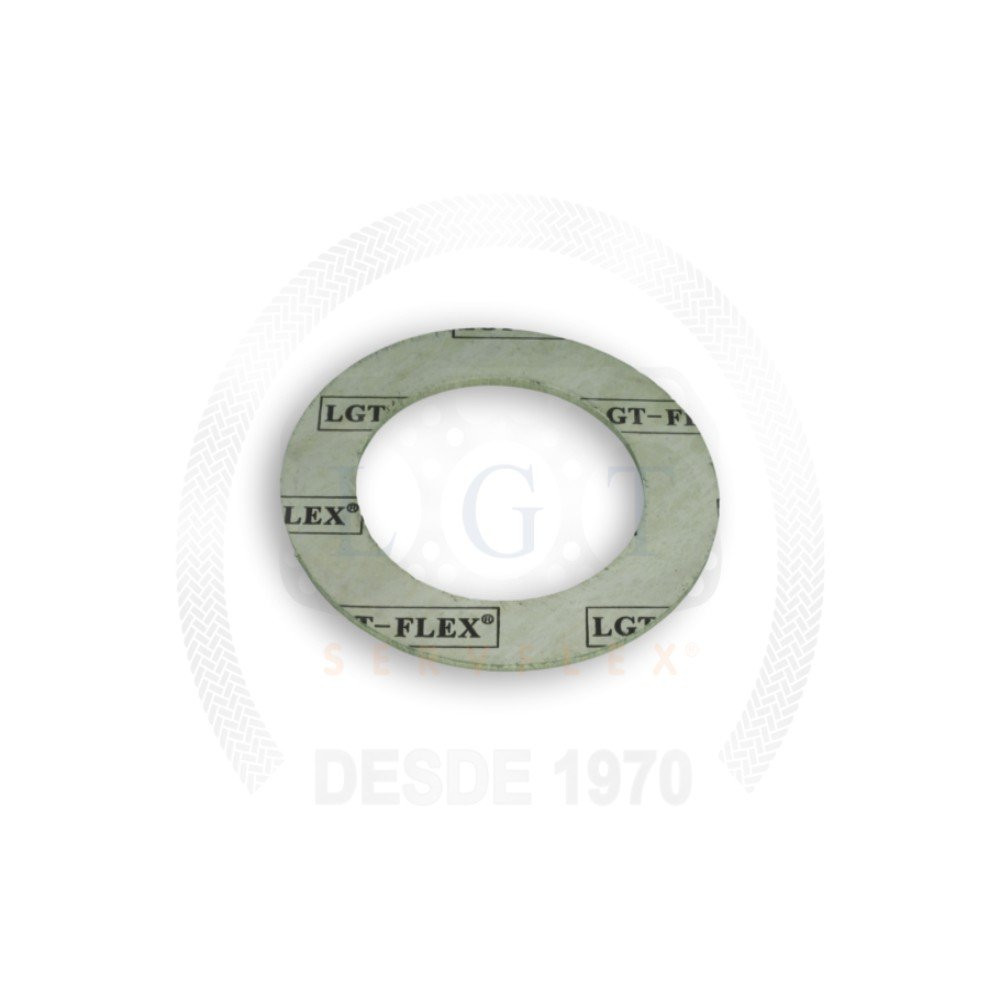

Papelão Hidráulico LGT-FLEX® 4310

O Papelão Hidráulico LGT-FLEX® 4310 é uma folha de vedação não amianto (NON ASBESTOS), na cor branca, para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos. É indicado para aplicações nas indústrias farmacêutica e alimentícia.

É fabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR/SBR. A mistura é comprimida e calandrada sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Trabalha com temperatura normal de +260 °C (máxima de +380 °C) e pressão normal de 50 bar (máxima de 70 bar). É fornecido em folhas de 1500 × 1500 mm, em oito espessuras de 0,4 a 4,8 mm.

Resumo técnico

Composição: fibra aramida e borracha NBR/SBR
Trabalho: até +380 °C e 70 bar (normal +260 °C e 50 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Cor: branca, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, que elimina a folha de amianto.

☼

Até +380 °CTemperatura máxima de trabalho; normal de +260 °C.

■

Até 70 barPressão máxima de trabalho; normal de 50 bar.

☰

Fibra aramidaAramida, fibra inorgânica, vegetal e celulose com NBR/SBR.

◇

Farmacêutica e alimentíciaIndicado para aplicações nessas indústrias.

▣

Cor brancaFolha de vedação na cor branca.

◊

Rigor dimensionalFabricado com rígidos critérios dimensionais e de qualidade.

⋆

8 espessurasDe 0,4 a 4,8 mm, em folhas de 1500 × 1500 mm.

Características

Principais características

ComposiçãoFibra aramida com NBR/SBRFabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR/SBR.

FabricaçãoCalandrado a quente sob pressãoA mistura de fibras e elastômeros é comprimida e calandrada sob alta temperatura e pressão até formar a folha, com rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +380 °C e 70 barTemperatura normal de trabalho de +260 °C (máxima de +380 °C) e pressão normal de 50 bar (máxima de 70 bar).

AplicaçõesFarmacêutica e alimentíciaIndicado para aplicações nas indústrias farmacêutica e alimentícia.

CorFolha brancaFornecido na cor branca, sem amianto.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Substituir o papelão de amianto

Solução: Folha NON ASBESTOS LGT-FLEX® 4310: elimina a folha de amianto e mantém a vedação em flanges de tubulação e de equipamentos.

Desafio: Vedação na indústria farmacêutica ou alimentícia

Solução: O 4310 é indicado para aplicações nas indústrias farmacêutica e alimentícia, na cor branca.

Desafio: Serviço até +380 °C

Solução: O 4310 trabalha com temperatura normal de +260 °C (máxima de +380 °C) e pressão normal de 50 bar (máxima de 70 bar).

Desafio: Pressão acima de 70 bar

Solução: O catálogo traz as folhas de fibra aramida LGT-FLEX® 4340 e 4344M, que chegam a 110 bar, e a 4360 (grafite), que chega a 150 bar.

Desafio: Temperatura acima de +380 °C ou ciclagem térmica

Solução: A folha indicada é a LGT-FLEX® 4360 (grafite), que chega a +550 °C e foi desenvolvida para ciclagem térmica e vapor superaquecido.

Desafio: Ácidos e produtos químicos agressivos

Solução: A folha indicada é a LGT-FLEX® 4385 (aramida, PTFE e Hypalon), desenvolvida para resistência química a ácidos e produtos químicos em geral.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Acima de 70 bar, as folhas de aramida 4340 e 4344M chegam a 110 bar; acima de +380 °C ou com ciclagem térmica, a 4360 chega a +550 °C e 150 bar; para ácidos, a indicada é a 4385. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4310 · Branco
Composição	Fibra aramida, fibra inorgânica, fibra vegetal, fibra celulose e borracha NBR/SBR
Temperatura máxima	+380 °C
Temperatura normal	+260 °C
Pressão máxima	70 bar
Pressão normal	50 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Cor	Branca
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas, como a aramida, são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+260 °C e 50 bar) e o máximo (+380 °C e 70 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos, nos mais variados segmentos industriais.

Indicado para aplicações nas indústrias farmacêutica e alimentícia.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4310 contém amianto?

Não. O 4310 é uma folha NON ASBESTOS (não amianto), fabricada com fibra aramida e borracha NBR/SBR.

Do que é feito o Papelão Hidráulico 4310?

De fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, com borracha NBR/SBR, comprimidas e calandradas sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4310?

A temperatura normal de trabalho é de +260 °C, e a máxima é de +380 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4310?

A pressão normal de trabalho é de 50 bar, e a máxima é de 70 bar.

Em quais espessuras e formato o 4310 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, na cor branca.

Qual a diferença entre o 4310 e o 4340?

Os dois são de fibra aramida com borracha NBR/SBR. O 4310 trabalha até +380 °C e 70 bar; o 4340, até +400 °C e 110 bar.

Quando escolher outra folha em vez do 4310?

Acima de 70 bar, as folhas de aramida 4340 e 4344M (até 110 bar). Acima de +380 °C ou com ciclagem térmica, a 4360 (grafite, até +550 °C e 150 bar). Para ácidos e produtos químicos agressivos, a 4385 (aramida, PTFE e Hypalon).

Para quais aplicações o Papelão Hidráulico 4310 é indicado?

Para aplicações nas indústrias farmacêutica e alimentícia, em juntas de flanges de tubulação e de equipamentos.
