Papelão Hidráulico 4360 - Fibra Aramida/Cargas Inorgânicas e NBR

Papelão Hidráulico 4360 - Fibra Aramida/Cargas Inorgânicas e NBR

Quantidade

Sobre o produto

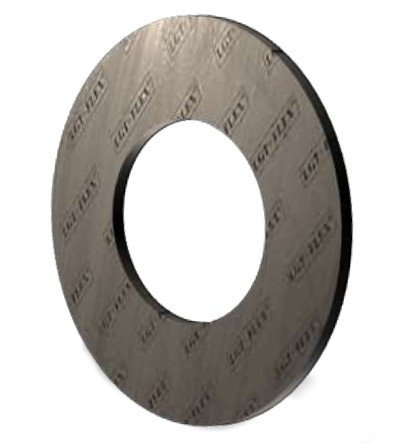

Papelão Hidráulico LGT-FLEX® 4360

O Papelão Hidráulico LGT-FLEX® 4360 é uma folha de vedação não amianto (NON ASBESTOS), na cor grafite, para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos. Foi desenvolvido para uma estabilidade térmica superior, com a finalidade de substituir os papelões hidráulicos de amianto nas aplicações com ciclagem térmica, vapor saturado e superaquecido.

É fabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR. A mistura é comprimida e calandrada sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Trabalha com temperatura normal de +430 °C (máxima de +550 °C) e pressão normal de 100 bar (máxima de 150 bar), a maior faixa entre as folhas de papelão hidráulico LGT-FLEX® do catálogo. É indicado para fluidos derivados de petróleo, etanol e similares, e fornecido em folhas de 1500 × 1500 mm, em oito espessuras de 0,4 a 4,8 mm.

Resumo técnico

Composição: fibra aramida, fibra inorgânica e borracha NBR
Trabalho: até +550 °C e 150 bar (normal +430 °C e 100 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Cor: grafite, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, que substitui o papelão de amianto.

☼

Até +550 °CTemperatura máxima de trabalho; normal de +430 °C.

■

Até 150 barPressão máxima de trabalho; normal de 100 bar.

★

Estabilidade térmicaDesenvolvido para uma estabilidade térmica superior.

◇

Vapor superaquecidoPara ciclagem térmica, vapor saturado e superaquecido.

◊

Petróleo e etanolIndicado para derivados de petróleo, etanol e similares.

☰

Fibra aramidaAramida, fibra inorgânica, vegetal e celulose com NBR.

⋆

8 espessurasDe 0,4 a 4,8 mm, em folhas de 1500 × 1500 mm.

Características

Principais características

ComposiçãoFibra aramida com NBRFabricado com fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, ligadas com borracha NBR.

FabricaçãoCalandrado a quente sob pressãoA mistura de fibras e elastômeros é comprimida e calandrada sob alta temperatura e pressão até formar a folha, com rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +550 °C e 150 barTemperatura normal de trabalho de +430 °C (máxima de +550 °C) e pressão normal de 100 bar (máxima de 150 bar).

Estabilidade térmicaFeito para ciclagem térmicaDesenvolvido para uma estabilidade térmica superior, para substituir os papelões de amianto nas aplicações com ciclagem térmica, vapor saturado e superaquecido.

FluidosDerivados de petróleo e etanolIndicado para fluidos derivados de petróleo, etanol e similares.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, na cor grafite, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Substituir o amianto em alta temperatura

Solução: Folha NON ASBESTOS LGT-FLEX® 4360: desenvolvida para substituir os papelões de amianto nas aplicações com ciclagem térmica, vapor saturado e superaquecido.

Desafio: Linha de vapor superaquecido

Solução: O 4360 é indicado para vapor saturado e superaquecido, com temperatura normal de trabalho de +430 °C e máxima de +550 °C.

Desafio: Equipamento com ciclagem térmica

Solução: O 4360 foi desenvolvido para uma estabilidade térmica superior e é a folha indicada pelo catálogo para aplicações com ciclagem térmica.

Desafio: Vedar derivados de petróleo e etanol

Solução: O 4360 é indicado para fluidos derivados de petróleo, etanol e similares.

Desafio: Pressão alta no serviço

Solução: O 4360 trabalha até 150 bar (normal de 100 bar), a maior pressão entre as folhas de papelão hidráulico LGT-FLEX® do catálogo.

Desafio: Precisa de reforço mecânico no mesmo serviço

Solução: Além da folha padrão, o 4360 também é fabricado com tela metálica, na versão 4360M.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Para ácidos e produtos químicos agressivos, a indicada é a 4385. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4360 · Grafite
Composição	Fibra aramida, fibra inorgânica, fibra vegetal, fibra celulose e borracha NBR
Temperatura máxima	+550 °C
Temperatura normal	+430 °C
Pressão máxima	150 bar
Pressão normal	100 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Cor	Grafite
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas, como a aramida, são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+430 °C e 100 bar) e o máximo (+550 °C e 150 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Versão com tela metálica: o 4360 também é fabricado com tela metálica, na versão 4360M (grafite).

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos, em especial nas aplicações com ciclagem térmica, vapor saturado e superaquecido.

Fluidos e meios compatíveis: derivados de petróleo, etanol e similares.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4360 contém amianto?

Não. O 4360 é uma folha NON ASBESTOS (não amianto), desenvolvida para substituir os papelões de amianto nas aplicações com ciclagem térmica, vapor saturado e superaquecido.

Do que é feito o Papelão Hidráulico 4360?

De fibra aramida, fibra inorgânica, fibra vegetal e fibra celulose, com borracha NBR, comprimidas e calandradas sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4360?

A temperatura normal de trabalho é de +430 °C, e a máxima é de +550 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4360?

A pressão normal de trabalho é de 100 bar, e a máxima é de 150 bar.

Em quais espessuras e formato o 4360 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, na cor grafite.

O 4360 existe com reforço metálico?

Sim. Além da folha padrão, o 4360 também é fabricado com tela metálica, na versão 4360M.

Quando escolher outra folha em vez do 4360?

Para ácidos e produtos químicos agressivos, a indicada é a 4385 (aramida, PTFE e Hypalon).
