GAXETA LGT-FLEX® 20.160

GAXETA LGT-FLEX® 20.160

Quantidade

Gaxeta de PTFE

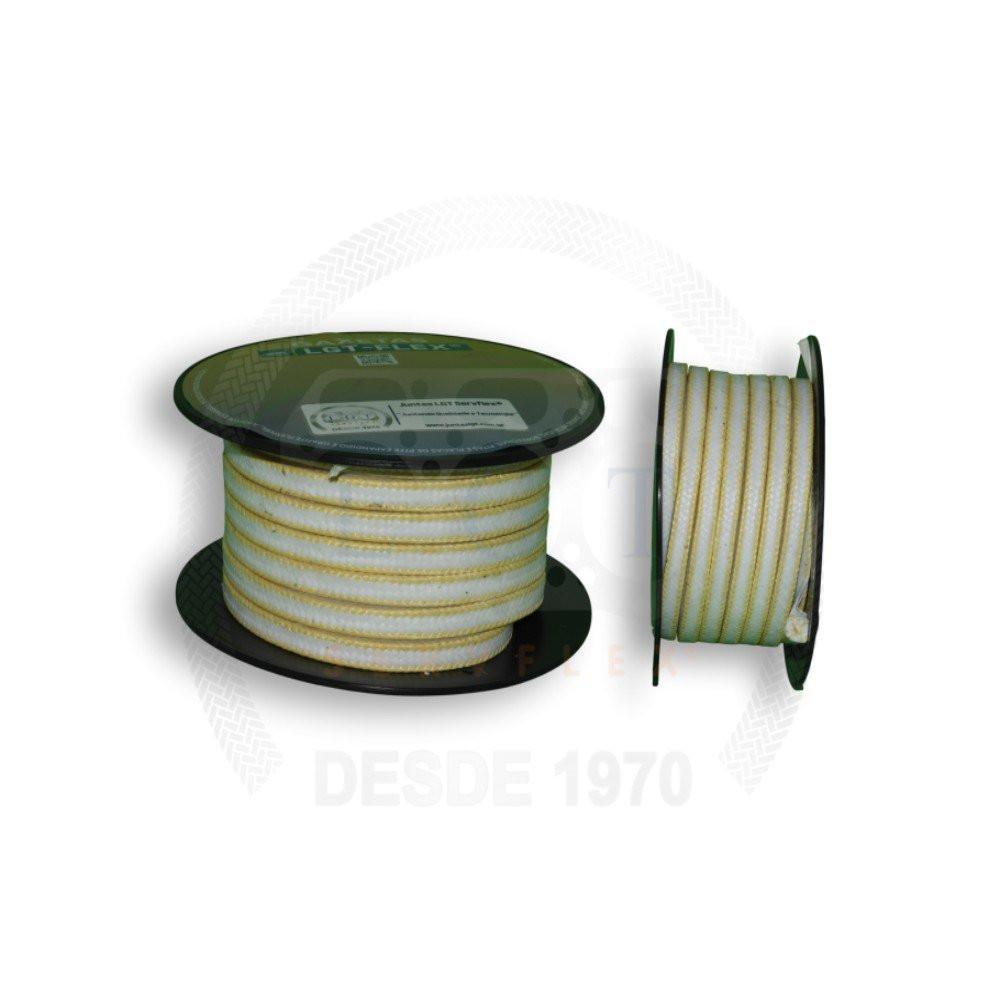

Gaxeta LGT-FLEX® 20.160 – PTFE Expandido com Cantos de Aramida

A Gaxeta LGT-FLEX® 20.160 é entrelaçada com fios de PTFE expandido de alta qualidade e tem reforço nos cantos com fios de aramida, para maior resistência mecânica.

É indicada para serviços em bombas, misturadores, reatores e hastes de válvulas, com fluidos abrasivos que contenham sólidos em suspensão.

Trabalha de -100 °C a +280 °C, com pH de 0 a 14 e velocidade de até 20 m/s. É fornecida em 15 bitolas, de 1/8" (3,2 mm) a 2" (50,8 mm). Não é indicada para metais alcalinos fundidos, compostos fluorados e oxigênio.

Resumo técnico

Material: PTFE expandido com cantos de aramida
Temperatura: -100 °C a +280 °C
pH: 0 a 14
Velocidade: até 20 m/s
Bitolas: 1/8" a 2" (3,2 a 50,8 mm)

Diferenciais

Destaques do produto

☼

-100 a +280 °CFaixa de temperatura de trabalho.

◊

pH 0 a 14Toda a faixa de pH.

⇆

Até 20 m/sVelocidade de trabalho.

▲

Cantos de aramidaReforço para maior resistência mecânica.

■

Sólidos em suspensãoFluidos abrasivos.

▣

15 bitolasDe 1/8" (3,2 mm) a 2" (50,8 mm).

Características

Principais características

MaterialPTFE expandidoFios de PTFE expandido de alta qualidade, entrelaçados.

ReforçoCantos de aramidaFios de aramida nos cantos, para maior resistência mecânica.

Temperatura-100 a +280 °CTemperaturas mínima e máxima de trabalho.

pH0 a 14Toda a faixa de pH.

VelocidadeAté 20 m/sVelocidade de trabalho.

Bitolas1/8" a 2"15 bitolas, de 3,2 mm a 50,8 mm.

Soluções

Quais problemas resolve

Desafio: Fluido abrasivo com sólidos em suspensão

Solução: A 20.160 é indicada para fluidos abrasivos que contenham sólidos em suspensão.

Desafio: Bombas, misturadores e reatores

Solução: É indicada para serviços em bombas, misturadores e reatores.

Desafio: Hastes de válvulas

Solução: Também é indicada para hastes de válvulas.

Desafio: Mais resistência mecânica

Solução: Os cantos são reforçados com fios de aramida, para maior resistência mecânica.

Desafio: Mesmo serviço, com PTFE grafite

Solução: A 20.170 tem a mesma construção com cantos de aramida, com fios de PTFE grafite expandido (GFO), e a mesma indicação para fluidos abrasivos com sólidos em suspensão.

Desafio: Velocidade periférica acima de 20 m/s

Solução: No mesmo catálogo, a 20.070L e a 20.700, de PTFE grafite expandido (GFO), trabalham até 25 m/s.

Comparação

Compare as gaxetas de PTFE

Gaxeta	Construção	Destaque do catálogo	Velocidade
20.050	PTFE expandido, seca	Aplicações estáticas para produtos alimentícios ou farmacêuticos	5 m/s
20.060L	PTFE expandido lubrificado com óleo de silicone	Equipamentos rotativos com fluidos alimentícios ou farmacêuticos	12 m/s
20.070L	PTFE grafite expandido (GFO), autolubrificante	Quase todas as aplicações químicas, com elevada velocidade periférica	25 m/s
20.600	PTFE expandido com aramida, entrelaçada diagonalmente	Indústrias alimentícias e químicas; ácidos, solventes e substâncias abrasivas	12 m/s
20.700	PTFE grafite expandido (GFO) com aramida, entrelaçada diagonalmente	Grande resistência à extrusão; fluidos abrasivos e soluções pastosas	25 m/s
20.160	PTFE expandido com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s
20.170	PTFE grafite expandido (GFO) com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s

Todas as gaxetas de PTFE do catálogo trabalham de -100 °C a +280 °C, com pH de 0 a 14. Dados do catálogo oficial de gaxetas de PTFE LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	PTFE expandido entrelaçado, com cantos reforçados com fios de aramida
Temperatura máxima	+280 °C
Temperatura mínima	-100 °C
pH	0 a 14
Velocidade	Até 20 m/s
Pressão	200, 200 e 30 bar (os três valores da tabela do catálogo)
Bitolas	1/8" (3,2 mm) a 2" (50,8 mm)
Não indicada para	Metais alcalinos fundidos, compostos fluorados e oxigênio

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de PTFE expandido de alta qualidade, com reforço nos cantos com fios de aramida para maior resistência mecânica.

Limites de trabalho: temperatura de -100 °C a +280 °C, pH de 0 a 14 e velocidade de até 20 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 20.160: 200, 200 e 30 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Bitolas e embalagem:

Bitola (mm)	Bitola (pol.)	Metros por kg (seção quadrada)	Embalagem
3,2	1/8	45,45	1 kg
4,8	3/16	28,57	1 kg
6,4	1/4	12,65	1 kg
7,9	5/16	8,60	2 kg
9,5	3/8	7,00	2 kg
11,1	7/16	5,11	2 kg
12,7	1/2	4,29	2 kg
14,3	9/16	3,70	5 kg
15,9	5/8	2,82	5 kg
19,1	3/4	2,01	5 kg
22,2	7/8	1,42	5 kg
25,4	1	1,21	5 kg
31,8	1.1/4	0,75	5 kg
38,1	1.1/2	0,52	5 kg
50,8	2	0,31	5 kg

Aplicações

Bombas, misturadores e reatores.

Hastes de válvulas.

Fluidos abrasivos que contenham sólidos em suspensão.

Não indicada para metais alcalinos fundidos, compostos fluorados e oxigênio.

Manuais e downloads

⇩ Catálogo de gaxetas de PTFE (PDF)Gaxetas LGT-FLEX® de PTFE · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 20.160?

É entrelaçada com fios de PTFE expandido de alta qualidade, com reforço nos cantos com fios de aramida.

Para que servem os cantos de aramida?

O reforço nos cantos com fios de aramida é para maior resistência mecânica.

Qual a faixa de temperatura e de pH?

De -100 °C a +280 °C, com pH de 0 a 14.

Em quais bitolas ela é fornecida?

Em 15 bitolas, de 1/8" (3,2 mm) a 2" (50,8 mm). A tabela com os metros por quilo e a embalagem de cada bitola está em Detalhes técnicos.

Qual a diferença para a 20.170?

As duas têm cantos de aramida e a mesma indicação. A 20.160 usa fios de PTFE expandido; a 20.170, fios de PTFE grafite expandido (GFO). Temperatura, pH, velocidade e pressão do catálogo são iguais.

Qual a diferença para a 20.700?

A 20.700 é entrelaçada diagonalmente com PTFE grafite expandido (GFO) e aramida, trabalha até 25 m/s e é indicada para fluidos abrasivos e soluções pastosas. A 20.160 tem aramida nos cantos e é indicada para fluidos abrasivos com sólidos em suspensão.

Em quais equipamentos a 20.160 é usada?

Em bombas, misturadores, reatores e hastes de válvulas.

Para quais meios ela não é indicada?

Para metais alcalinos fundidos, compostos fluorados e oxigênio.
