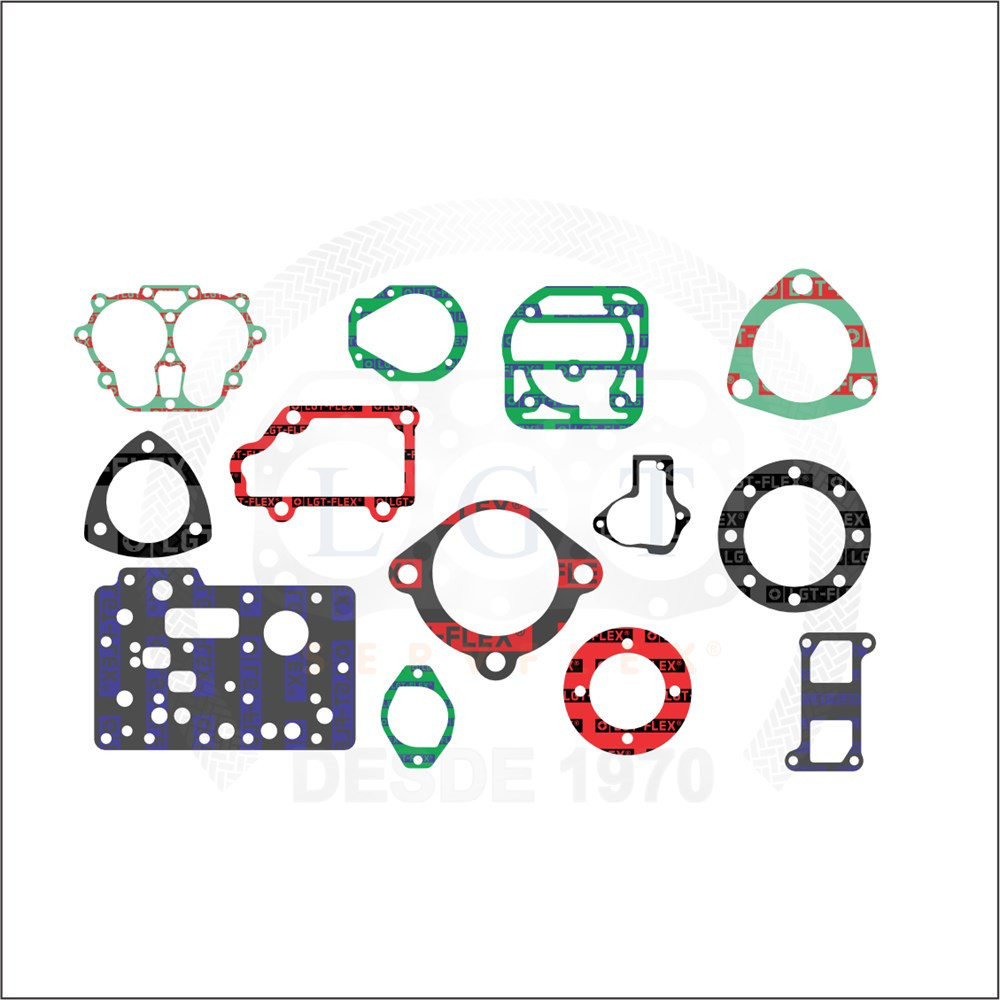

Juntas em Papelão Hidráulico LGT-FLEX®

As Juntas em Papelão Hidráulico LGT-FLEX® são juntas de vedação cortadas das folhas de papelão hidráulico não amianto (NON ASBESTOS), para flanges de tubulação e de equipamentos. Servem para vedar superfícies ásperas ou rugosas, na manutenção industrial e na reposição de juntas para equipamentos automotivos, aviões, tratores e navios.

A junta é feita na folha certa para o serviço: as folhas LGT-FLEX® vão das de fibra celulose (até +210 °C e 50 bar) às de fibra aramida (até +400 °C e 110 bar) e à de grafite 4360 (até +550 °C e 150 bar), além da 4385, desenvolvida para resistência química a ácidos. A escolha depende da temperatura, da pressão e do fluido.

São fabricadas para flanges de face com ressalto (RF) ou de face plana ou lisa (FF), com dimensões baseadas nas normas ASA/ANSI B16.5 e B16.21, e também nas normas DIN e API.

Resumo técnico

Material: folhas de papelão hidráulico LGT-FLEX®, sem amianto
Flanges: face com ressalto (RF) ou plana/lisa (FF)
Normas: ASA/ANSI B16.5 e B16.21, DIN e API
Faixa: de +210 °C e 50 bar (celulose) a +550 °C e 150 bar (grafite 4360)

Diferenciais

Destaques do produto

✓

Sem amiantoJuntas cortadas de folhas NON ASBESTOS.

☰

Folha certaOito folhas LGT-FLEX® no catálogo, da celulose ao grafite.

▣

RF ou FFFace com ressalto ou plana/lisa, conforme o flange.

⋆

NormasASA/ANSI B16.5 e B16.21, DIN e API.

☼

Até +550 °CCom a folha de grafite 4360, que chega a 150 bar.

◊

ÁcidosCom a folha 4385, desenvolvida para resistência a ácidos.

◇

Superfícies rugosasVedam superfícies ásperas ou rugosas.

■

Reposição amplaIndústria, automotivo, aviação, tratores e navios.

Características

Principais características

MaterialPapelão hidráulico LGT-FLEX®Cortadas das folhas de papelão hidráulico não amianto, fabricadas com diferentes fibras e cargas reforçantes, ligadas com elastômeros por mistura e calandragem.

Escolha da folhaPelo serviçoA folha é escolhida pela temperatura, pela pressão e pelo fluido: celulose até +210 °C e 50 bar, aramida até +400 °C e 110 bar, grafite 4360 até +550 °C e 150 bar, e 4385 para ácidos.

Faces RF e FFPara o seu tipo de flangeFabricadas para flange de face com ressalto (RF) ou de face plana ou lisa (FF).

NormasDimensões padronizadasDimensões baseadas nas normas ASA/ANSI B16.5 e B16.21, e também nas normas DIN e API.

VedaçãoSuperfícies ásperas ou rugosasAs juntas de vedação servem para vedar superfícies ásperas ou rugosas.

AplicaçõesIndústria e reposiçãoManutenção industrial e reposição de juntas para equipamentos automotivos, aviões, tratores e navios.

Soluções

Quais problemas resolve

Desafio: Vazamento em flange de superfície rugosa

Solução: Junta em papelão hidráulico LGT-FLEX®: veda superfícies ásperas ou rugosas, cortada para o flange.

Desafio: Água industrial, compressor ou motor

Solução: Junta na folha de celulose 4320 ou 4321 (até +210 °C e 50 bar), indicada para fluidos menos agressivos e cargas leves a moderadas.

Desafio: Derivados de petróleo, solventes e vapor saturado

Solução: Junta na folha de fibra aramida 4340 ou 4344M (até +400 °C e 110 bar).

Desafio: Alta temperatura e ciclagem térmica

Solução: Junta na folha de grafite 4360 (até +550 °C e 150 bar), desenvolvida para ciclagem térmica e vapor saturado e superaquecido.

Desafio: Ácidos e produtos químicos agressivos

Solução: Junta na folha 4385 (aramida, PTFE e Hypalon), desenvolvida para resistência química a ácidos e produtos químicos em geral.

Desafio: Substituir a junta de amianto

Solução: As folhas LGT-FLEX® são NON ASBESTOS: a junta de papelão hidráulico elimina o amianto na vedação.

Comparação

Escolha a folha da junta

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

A junta é cortada da folha escolhida; clique na folha para ver a página dela. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Papelão hidráulico LGT-FLEX® (8 folhas no catálogo)
Amianto	Não contém (NON ASBESTOS)
Flanges	Face com ressalto (RF) ou plana/lisa (FF)
Normas	ASA/ANSI B16.5 e B16.21, DIN e API
Faixa das folhas	De +210 °C e 50 bar (celulose) a +550 °C e 150 bar (grafite 4360)
Espessuras das folhas	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm

Detalhes técnicos

Face com ressalto (RF) é o flange com uma saliência onde a junta assenta; face plana ou lisa (FF) é o flange sem ressalto, em que a junta cobre toda a face. A junta é cortada conforme a face do seu flange.

Como pedir: informe a norma (ASA/ANSI, DIN ou API), a classe de pressão, a face do flange (RF/FF) e a bitola, além do serviço (temperatura, pressão e fluido) para a escolha da folha.

Temperatura e pressão: os limites são os da folha escolhida, informados no catálogo como valor normal de trabalho e valor máximo. A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Aplicações

Vedação de flanges de tubulação e de equipamentos na manutenção industrial e na reposição de juntas para equipamentos automotivos, aviões, tratores e navios.

Entre os usos das juntas de vedação LGT estão portas de fornos e estufas, tampas de caldeiras, bombas e válvulas, empilhadeiras, visores para caldeiras, trocadores de calor, ventiladores, compressores e geradores, portas de visita e tampas de recipientes.

Manuais e downloads

⇩ Catálogo de papelão hidráulico (PDF)Folhas LGT-FLEX® e seus limites · PDF

⇩ Catálogo de juntas para flanges (PDF)Juntas de Vedação para Flanges LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que são feitas as juntas em papelão hidráulico?

Das folhas de papelão hidráulico LGT-FLEX®, sem amianto. A folha é escolhida conforme a temperatura, a pressão e o fluido do serviço.

As juntas em papelão hidráulico contêm amianto?

Não. As folhas LGT-FLEX® são NON ASBESTOS (não amianto).

Quais normas as juntas seguem?

As dimensões são baseadas nas normas ASA/ANSI B16.5 e B16.21, e também nas normas DIN e API, para flanges de face com ressalto (RF) ou plana/lisa (FF).

Qual a temperatura e a pressão máximas?

Dependem da folha: celulose (4320 e 4321) até +210 °C e 50 bar; aramida (4340 e 4344M) até +400 °C e 110 bar; grafite 4360 até +550 °C e 150 bar.

Como escolho a folha da junta?

Pela temperatura, pela pressão e pelo fluido do serviço. A tabela desta página compara as 8 folhas do catálogo, e cada uma tem a sua página.

Qual folha usar para ácidos?

A 4385, de aramida, PTFE e Hypalon, desenvolvida para resistência química a ácidos e produtos químicos em geral.

Qual folha usar para vapor e alta temperatura?

A 4360 (grafite), que chega a +550 °C e 150 bar e foi desenvolvida para ciclagem térmica e vapor saturado e superaquecido.

Onde as juntas em papelão hidráulico são usadas?

Na vedação de flanges de tubulação e de equipamentos, na manutenção industrial e na reposição de juntas para equipamentos automotivos, aviões, tratores e navios.
