Juntas em borracha

Juntas em Borrachas LGT-FLEX®

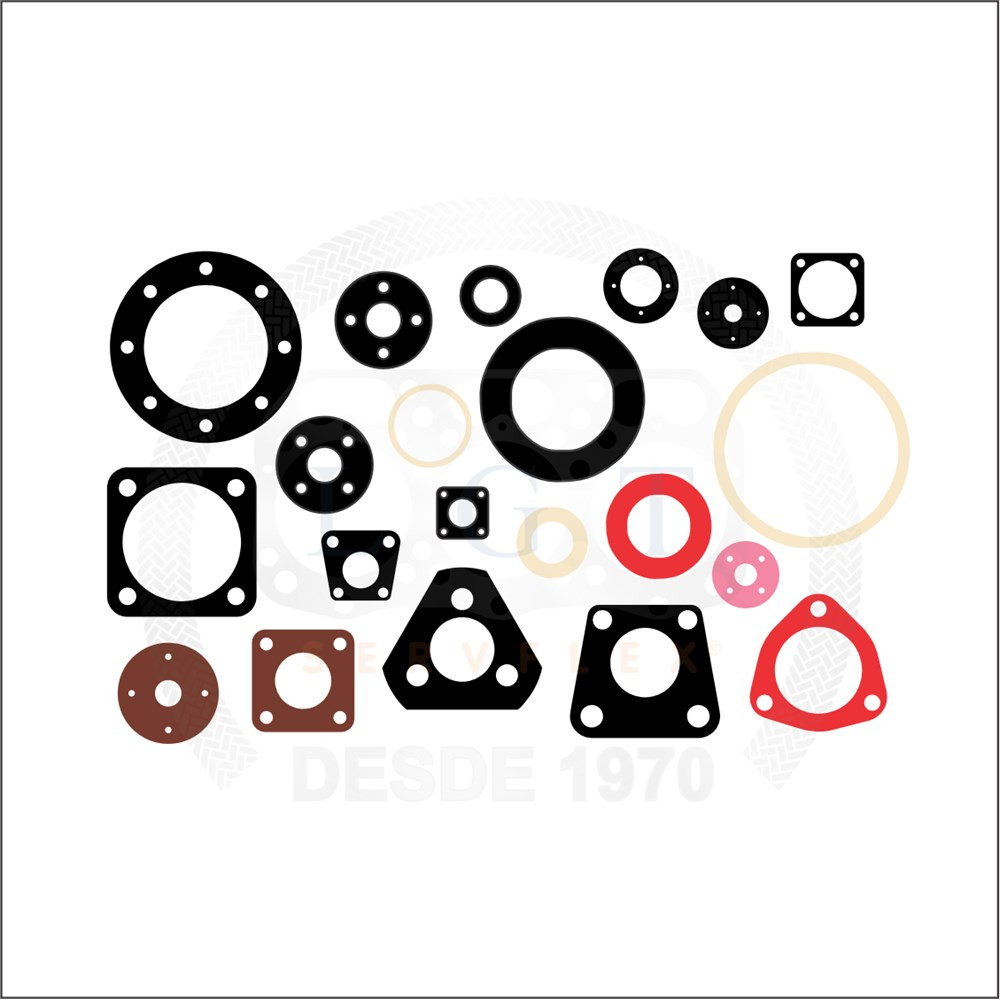

As Juntas em Borrachas LGT-FLEX® são juntas de vedação para flanges feitas de borracha. O catálogo de juntas da Juntas LGT cita as borrachas entre os materiais das juntas para flanges, e o catálogo de borrachas inclui as juntas entre as aplicações dos lençóis LGT-FLEX®.

O composto define a junta. O blog da Juntas LGT indica SBR para uso geral e baixo custo; NBR para óleos e combustíveis; Neoprene e EPDM para intempéries e ozônio; EPDM para vapor e água quente; Silicone para ampla faixa térmica e contato atóxico; Viton para química agressiva e alta temperatura.

Conforme o composto, a faixa vai de −70 °C (Silicone) a +250 °C (Viton). As juntas são fabricadas para flanges de face com ressalto (RF) ou de face plana ou lisa (FF), com dimensões baseadas nas normas ASA/ANSI B16.5 e B16.21, e também nas normas DIN e API.

Resumo técnico

Material: lençóis de borracha LGT-FLEX®
Compostos: SBR, Neoprene, NBR, EPDM, Silicone e Viton
Temperatura: −70 °C a +250 °C, conforme o composto
Dureza: 60 a 70 Shore A, conforme o composto
Flanges: RF ou FF; ASA/ANSI, DIN e API

Diferenciais

Destaques do produto

☰

Seis compostosSBR, Neoprene, NBR, EPDM, Silicone e Viton.

◉

Óleos e combustíveisCom a nitrílica (NBR).

☁

Intempéries e ozônioCom Neoprene ou EPDM.

♨

Vapor e água quenteCom EPDM.

☼

Até +250 °CCom Viton; Silicone até +200 °C.

⋆

NormasASA/ANSI B16.5 e B16.21, DIN e API.

Características

Principais características

MaterialLençóis de borracha LGT-FLEX®Mantas laminadas em rolos por vulcanização contínua.

CompostosSeis opçõesSBR, Neoprene, NBR, EPDM, Silicone e Viton.

Temperatura−70 a +250 °CConforme o composto.

VedaçãoFlexívelSegundo o blog da Juntas LGT, conforme o composto.

Faces RF e FFPara o seu tipo de flangeFabricadas para flange de face com ressalto (RF) ou de face plana ou lisa (FF).

NormasDimensões padronizadasDimensões baseadas nas normas ASA/ANSI B16.5 e B16.21, e também DIN e API.

Soluções

Quais problemas resolve

Desafio: Óleos e combustíveis

Solução: Junta em borracha nitrílica (NBR), de −50 °C a +110 °C: é a indicação do blog da Juntas LGT para óleos e combustíveis.

Desafio: Vapor e água quente

Solução: Junta em EPDM, de −45 °C a +120 °C, indicada para vapor e água quente e também para intempéries.

Desafio: Intempéries e ozônio

Solução: Junta em Neoprene (CR), de −35 °C a +125 °C, ou em EPDM.

Desafio: Química agressiva e alta temperatura

Solução: Junta em Viton (FKM), a borracha que vai mais longe: até +250 °C.

Desafio: Ampla faixa térmica ou contato atóxico

Solução: Junta em Silicone (VQM), de −70 °C a +200 °C.

Desafio: Outro material de junta

Solução: Para comparar a borracha com papelão hidráulico, PTFE, grafite, Guarniflex® e metais, veja Juntas de Vedação para Flanges.

Comparação

Escolha o composto da junta

Lençol	Temperatura	Dureza (Shore A)	Tração mín.	Destaque
Natural / SBR	-50 a +110 °C	65 ±5	2 MPa	Uso geral, baixo custo
Neoprene (CR)	-35 a +125 °C	65 ±5	3 MPa	Resistência a intempéries
Nitrílica (NBR)	-50 a +110 °C	65 ±5	2 MPa	Resistência a óleos
EPDM	-45 a +120 °C	65 ±5	3 MPa	Intempéries, vapor e água
Silicone (VQM)	-70 a +200 °C	60 ±5	6 MPa	Ampla faixa térmica, atóxico
Viton (FKM)	-15 a +250 °C	70 ±5	6 MPa	Química agressiva e alta temperatura

A junta é feita no lençol do composto escolhido; clique no composto para ver o lençol. Dados técnicos do catálogo oficial de borrachas LGT-FLEX®; destaque de cada composto conforme o blog da Juntas LGT. Valores de referência: a seleção final depende das condições reais do sistema; consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Lençóis de borracha LGT-FLEX®: natural / SBR, Neoprene (CR), nitrílica (NBR), EPDM, Silicone (VQM) e Viton (FKM)
Temperatura	−70 °C a +250 °C, conforme o composto
Dureza	60 ±5 Shore A (Silicone), 65 ±5 (SBR, Neoprene, NBR e EPDM) e 70 ±5 (Viton)
Espessuras dos lençóis	1,5 a 6,0 mm, conforme o composto
Largura dos lençóis	1.000 mm
Flanges	Face com ressalto (RF) ou plana/lisa (FF)
Normas	ASA/ANSI B16.5 e B16.21, DIN e API
Pressão	Consulte o departamento técnico da Juntas LGT

Detalhes técnicos

Face com ressalto (RF) é o flange com uma saliência onde a junta assenta; face plana ou lisa (FF) é o flange sem ressalto, em que a junta cobre toda a face. A junta é cortada conforme a face do seu flange.

Como pedir: informe a norma (ASA/ANSI, DIN ou API), a classe de pressão, a face do flange (RF/FF) e a bitola, além do serviço (temperatura, pressão e fluido).

Material: os lençóis de borracha LGT-FLEX® são mantas laminadas em rolos por vulcanização contínua, com medidas padronizadas, e servem para revestimentos, diafragmas, juntas, guarnições, correias transportadoras, arruelas e coberturas.

Como escolher o composto: segundo o blog da Juntas LGT, SBR para uso geral e baixo custo; NBR para óleos e combustíveis; Neoprene e EPDM para intempéries e ozônio; EPDM para vapor e água quente; Silicone para ampla faixa térmica e contato atóxico; Viton para química agressiva e alta temperatura.

Pressão: o catálogo de borrachas não traz pressão. Para definir a junta, informe a temperatura, a pressão e o fluido do serviço ao departamento técnico da Juntas LGT.

Aplicações

Vedação de flanges, no composto certo para o fluido e a temperatura.

Óleos e combustíveis (NBR); vapor e água quente (EPDM); intempéries e ozônio (Neoprene e EPDM).

Química agressiva e alta temperatura (Viton); ampla faixa térmica e contato atóxico (Silicone); uso geral com baixo custo (SBR).

Flanges de face com ressalto (RF) ou plana/lisa (FF), nas normas ASA/ANSI, DIN e API.

Manuais e downloads

⇩ Catálogo de borrachas (PDF)Lençóis de borracha LGT-FLEX® · PDF

⇩ Catálogo de juntas para flanges (PDF)Juntas de Vedação para Flanges LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

Em que compostos as juntas de borracha são feitas?

Nos compostos dos lençóis LGT-FLEX®: natural / SBR, Neoprene (CR), nitrílica (NBR), EPDM, Silicone (VQM) e Viton (FKM).

Qual borracha usar com óleo?

A nitrílica (NBR), indicada para óleos e combustíveis, de −50 °C a +110 °C.

E com vapor e água quente?

O EPDM, de −45 °C a +120 °C.

Qual borracha aguenta mais temperatura?

O Viton (FKM), até +250 °C; em seguida o Silicone, até +200 °C.

Qual borracha usar ao ar livre?

Para intempéries e ozônio, o Neoprene (CR) ou o EPDM.

Quais normas as juntas seguem?

As dimensões são baseadas nas normas ASA/ANSI B16.5 e B16.21, e também DIN e API, para flanges de face com ressalto (RF) ou plana/lisa (FF).

Qual a pressão máxima?

O catálogo de borrachas não informa pressão. Para definir a junta, informe a temperatura, a pressão e o fluido do serviço ao departamento técnico da Juntas LGT.

Quando usar outro material em vez de borracha?

Segundo o blog da Juntas LGT: para vapor e alta temperatura, grafite; para química agressiva e pureza, PTFE; para serviço geral com água e óleo, papelão hidráulico ou Guarniflex®.
