Papelão Hidráulico 4320 - Fibra Celulose e NBR

Papelão Hidráulico 4320 - Fibra Celulose e NBR

Quantidade

Sobre o produto

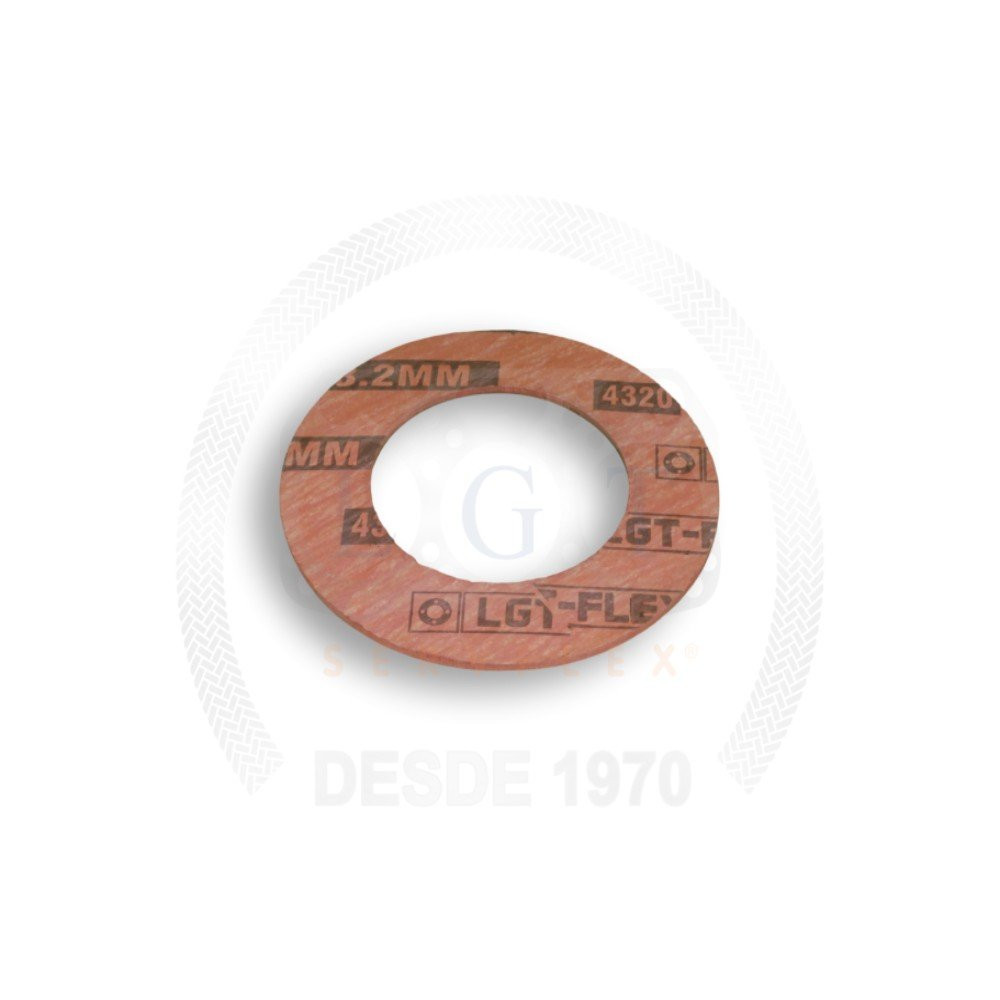

Papelão Hidráulico LGT-FLEX® 4320

O Papelão Hidráulico LGT-FLEX® 4320 é uma folha de vedação não amianto (NON ASBESTOS) para a fabricação de juntas de vedação usadas em flanges de tubulação e de equipamentos. É indicado para fluidos menos agressivos e cargas leves a moderadas, em aplicações como água industrial, compressores, motores de combustão interna e transformadores.

É fabricado com fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, ligadas com borracha NBR. A mistura é comprimida e calandrada sob alta temperatura e pressão até formar a folha, seguindo rígidos critérios dimensionais e de qualidade construtiva.

Trabalha com temperatura normal de +200 °C (máxima de +210 °C) e pressão normal de 20 bar (máxima de 50 bar). É fornecido em folhas de 1500 × 1500 mm, em oito espessuras de 0,4 a 4,8 mm, nas versões vermelha ou grafitada (acabamento).

Resumo técnico

Composição: fibra celulose e borracha NBR
Trabalho: até +210 °C e 50 bar (normal +200 °C e 20 bar)
Folha: 1500 × 1500 mm, de 0,4 a 4,8 mm
Versões: vermelha ou grafitada, sem amianto

Diferenciais

Destaques do produto

✓

Sem amiantoFolha NON ASBESTOS, que elimina a folha de amianto.

☼

Até +210 °CTemperatura máxima de trabalho; normal de +200 °C.

■

Até 50 barPressão máxima de trabalho; normal de 20 bar.

☰

Fibra celuloseCelulose, fibra sintética, inorgânica e vegetal com NBR.

◇

Água industrialPara água industrial e fluidos menos agressivos.

◊

Compressores e motoresTambém para motores de combustão interna e transformadores.

▣

Vermelho ou grafitadoDisponível em acabamento vermelho ou grafitado.

⋆

8 espessurasDe 0,4 a 4,8 mm, em folhas de 1500 × 1500 mm.

Características

Principais características

ComposiçãoFibra celulose com NBRFabricado com fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, ligadas com borracha NBR.

FabricaçãoCalandrado a quente sob pressãoA mistura de fibras e elastômeros é comprimida e calandrada sob alta temperatura e pressão até formar a folha, com rígidos critérios dimensionais e de qualidade construtiva.

Faixa de trabalhoAté +210 °C e 50 barTemperatura normal de trabalho de +200 °C (máxima de +210 °C) e pressão normal de 20 bar (máxima de 50 bar).

AplicaçõesCargas leves a moderadasIndicado para fluidos menos agressivos, em água industrial, compressores, motores de combustão interna, transformadores e aplicações similares.

VersõesVermelho ou grafitadoFornecido em acabamento vermelho ou grafitado, sem amianto.

FornecimentoFolha para cortar a juntaFolhas de 1500 × 1500 mm em oito espessuras, de 0,4 a 4,8 mm, para fabricar juntas de flanges de tubulação e de equipamentos.

Soluções

Quais problemas resolve

Desafio: Substituir o papelão de amianto

Solução: Folha NON ASBESTOS LGT-FLEX® 4320: elimina a folha de amianto e mantém a vedação em flanges de tubulação e de equipamentos.

Desafio: Vedação em linha de água industrial

Solução: O 4320 é recomendado para água industrial e outros fluidos menos agressivos, com cargas leves a moderadas.

Desafio: Junta para compressor ou motor

Solução: O 4320 é recomendado para compressores, motores de combustão interna e transformadores.

Desafio: Serviço até +210 °C

Solução: O 4320 trabalha com temperatura normal de +200 °C (máxima de +210 °C) e pressão normal de 20 bar (máxima de 50 bar).

Desafio: Precisa de reforço mecânico no mesmo serviço

Solução: Além da folha padrão, o 4320 também é fabricado com tela metálica, na versão 4320M.

Desafio: Temperatura ou pressão acima da folha de celulose

Solução: O catálogo traz as folhas de fibra aramida LGT-FLEX® 4340 e 4344M, que chegam a +400 °C e 110 bar, e a 4360 (grafite), que chega a +550 °C e 150 bar.

Comparação

Compare as folhas de papelão hidráulico

Folha LGT-FLEX®	Composição	Temperatura máx. / normal	Pressão máx. / normal
4100 · Preto	Fibra de carbono e NBR	+450 / +270 °C	130 / 70 bar
4310 · Branco	Fibra aramida NBR/SBR	+380 / +260 °C	70 / 50 bar
4320 · Vermelho/Preto	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4321 · Verde claro	Fibra celulose e NBR	+210 / +200 °C	50 / 20 bar
4340 · Verde/Preto	Fibra aramida NBR/SBR	+400 / +240 °C	110 / 50 bar
4344M · Metálico	Fibra aramida e NBR com tela metálica	+400 / +240 °C	110 / 50 bar
4360 · Grafite	Fibra inorgânica e NBR	+550 / +430 °C	150 / 100 bar
4385	Fibra de aramida, PTFE e Hypalon	+240 / +200 °C	70 / 50 bar

Acima da faixa das folhas de celulose, as folhas de aramida 4340 e 4344M chegam a +400 °C e 110 bar, e a 4360 a +550 °C e 150 bar; para ácidos e produtos químicos agressivos, a indicada é a 4385. Valores de referência do catálogo oficial; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Linha	LGT-FLEX® 4320 · Vermelho/Preto
Composição	Fibra celulose, fibra sintética, fibra inorgânica, fibra vegetal e borracha NBR
Temperatura máxima	+210 °C
Temperatura normal	+200 °C
Pressão máxima	50 bar
Pressão normal	20 bar
Formato da folha	1500 × 1500 mm
Espessuras	0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm
Versões	Vermelha ou grafitada
Amianto	Não contém (NON ASBESTOS)

Detalhes técnicos

Como é fabricado: fibras sintéticas são misturadas com elastômeros e outros materiais, formando uma massa viscosa. Essa massa é calandrada a quente até virar uma folha com as características físicas e as dimensões desejadas. A combinação de fibra, elastômero, aditivos, temperatura e tempo de processamento define as características de cada folha.

Temperatura e pressão: o catálogo informa o valor normal de trabalho (+200 °C e 20 bar) e o máximo (+210 °C e 50 bar). A seleção final depende das condições reais do sistema; em caso de dúvida, consulte a equipe técnica da Juntas LGT.

Versão com tela metálica: o 4320 também é fabricado com tela metálica, na versão 4320M (grafite).

Aplicações

Fabricação de juntas de vedação para flanges de tubulação e de equipamentos, em sistemas com fluidos menos agressivos e cargas leves a moderadas.

Uso recomendado: água industrial, compressores, motores de combustão interna, transformadores e aplicações similares.

Manuais e downloads

⇩ Baixar catálogo (PDF)Catálogo Papelão Hidráulico LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

O Papelão Hidráulico 4320 contém amianto?

Não. O 4320 é uma folha NON ASBESTOS (não amianto), fabricada com fibra celulose e borracha NBR.

Do que é feito o Papelão Hidráulico 4320?

De fibra celulose, fibra sintética, fibra inorgânica e fibra vegetal, com borracha NBR, comprimidas e calandradas sob alta temperatura e pressão.

Qual a temperatura de trabalho do Papelão Hidráulico 4320?

A temperatura normal de trabalho é de +200 °C, e a máxima é de +210 °C.

Qual a pressão de trabalho do Papelão Hidráulico 4320?

A pressão normal de trabalho é de 20 bar, e a máxima é de 50 bar.

Em quais espessuras e formato o 4320 é fornecido?

Em folhas de 1500 × 1500 mm, nas espessuras 0,4 · 0,8 · 1,6 · 2,0 · 2,4 · 3,2 · 4,0 · 4,8 mm, nas versões vermelha ou grafitada.

O 4320 existe com reforço metálico?

Sim. Além da folha padrão, o 4320 também é fabricado com tela metálica, na versão 4320M.

Quando escolher outra folha em vez do 4320?

Acima de +210 °C ou 50 bar, o catálogo traz as folhas de fibra aramida 4340 e 4344M (até +400 °C e 110 bar) e a 4360 (grafite, até +550 °C e 150 bar). Para ácidos e produtos químicos agressivos, a 4385 (aramida, PTFE e Hypalon).

Para quais aplicações o Papelão Hidráulico 4320 é indicado?

Para fluidos menos agressivos e cargas leves a moderadas, em água industrial, compressores, motores de combustão interna, transformadores e aplicações similares.
