GAXETA LGT-FLEX® 22.350

GAXETA LGT-FLEX® 22.350

Quantidade

Gaxeta de grafite

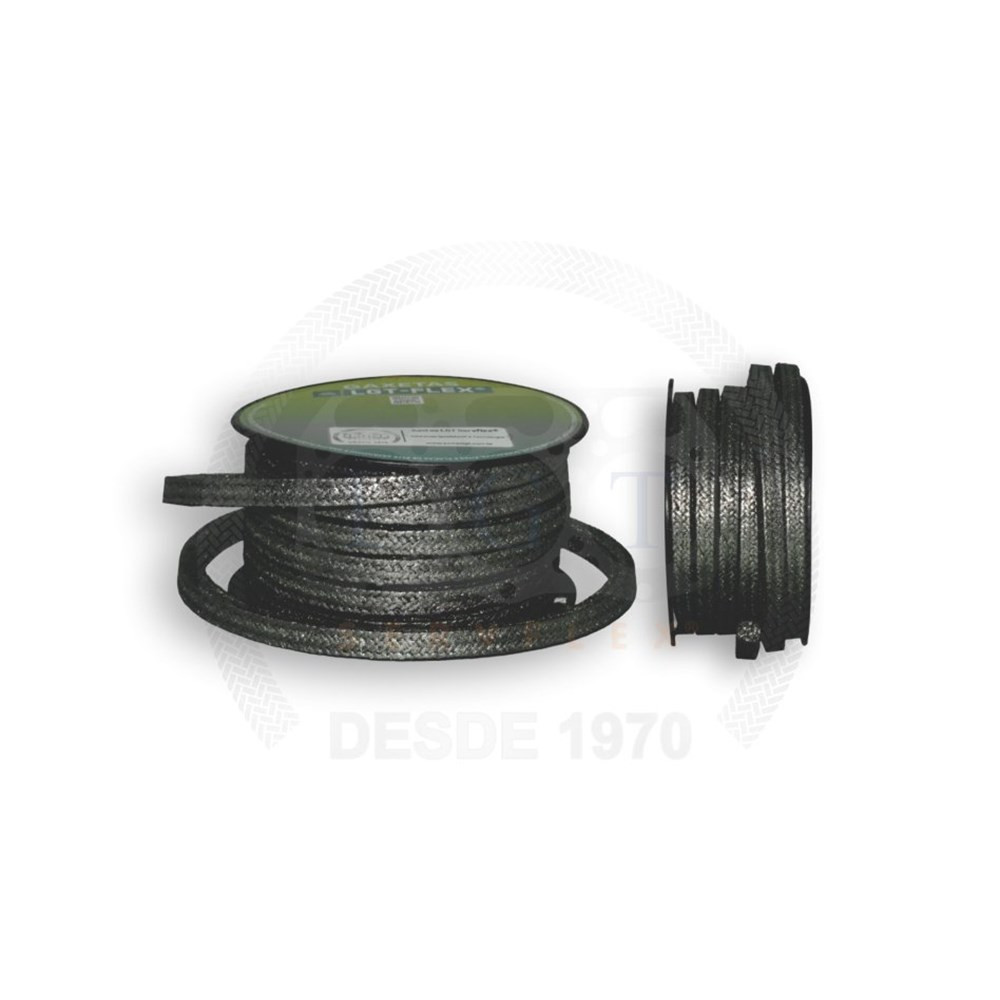

Gaxeta LGT-FLEX® 22.350 – Grafite Flexível com Malha de Inconel®

A Gaxeta LGT-FLEX® 22.350 é entrelaçada com puro grafite flexível, reforçado individualmente com fios de inconel® que formam uma malha sobre o fio de grafite. Proporciona compatibilidade química com a maioria dos fluidos industriais, selabilidade e flexibilidade incomparáveis.

É indicada para serviços severos em refinarias, petroquímicas e termoelétricas e em indústrias com altas temperaturas e altas pressões no processo de produção, como válvulas com hidrocarbonetos e vapor de alta.

Trabalha de -240 °C a +450 °C, e até 650 °C em vapor, com pH de 0 a 14. A tabela do catálogo traz 450 bar de pressão, o maior valor entre as gaxetas de grafite e carbono. Não é indicada para agentes altamente oxidantes.

Resumo técnico

Material: grafite flexível com malha de inconel®
Temperatura: -240 °C a +450 °C
Em vapor: até 650 °C
pH: 0 a 14
Pressão: 450 bar
Não indicada: agentes altamente oxidantes

Diferenciais

Destaques do produto

▣

Malha de inconel®Sobre o fio de grafite flexível.

▲

450 barValor de pressão da tabela do catálogo.

☼

Até +450 °CE até 650 °C em vapor.

◊

pH 0 a 14Compatível com a maioria dos fluidos industriais.

■

Refinarias e termoelétricasServiços severos, também em petroquímicas.

☰

SelabilidadeE flexibilidade incomparáveis.

Características

Principais características

MaterialGrafite flexívelPuro grafite flexível, entrelaçado.

ReforçoMalha de inconel®Fios de inconel® formando uma malha sobre o fio de grafite.

QuímicaAmpla compatibilidadeCom a maioria dos fluidos industriais, com pH de 0 a 14.

Temperatura-240 a +450 °CE até 650 °C em vapor.

Pressão450 barValor da tabela do catálogo.

RestriçãoOxidantesNão indicada para agentes altamente oxidantes.

Soluções

Quais problemas resolve

Desafio: Altas pressões e altas temperaturas no processo

Solução: A 22.350 é indicada para indústrias com altas temperaturas e altas pressões no processo de produção.

Desafio: Serviços severos em refinarias e petroquímicas

Solução: É indicada para serviços severos em refinarias, petroquímicas e termoelétricas.

Desafio: Válvulas com hidrocarbonetos e vapor de alta

Solução: É indicada para válvulas que trabalham em elevadas pressões e temperaturas, com hidrocarbonetos e vapor de alta.

Desafio: Fluidos industriais variados

Solução: Tem compatibilidade química com a maioria dos fluidos industriais, com pH de 0 a 14.

Desafio: Reforço de inconel® sem a malha

Solução: A 20.000IC tem o grafite flexível reforçado com fios de inconel®, com maior resistência mecânica e baixíssimo coeficiente de atrito.

Desafio: Uso universal

Solução: A 20.000S, de grafite flexível autolubrificante, é indicada para uso universal: vapor, água, gases e produtos químicos.

Comparação

Compare as gaxetas de grafite e carbono

Gaxeta	Construção	Temperatura	pH	Velocidade
20.000S	Grafite flexível, seção quadrada, autolubrificante	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
20.000IC	Grafite flexível reforçado com fios de inconel®	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.350	Grafite flexível com malha de inconel® sobre o fio	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.020	Grafite flexível reforçado com fios de fibra de carbono	-240 a +540 °C; 650 °C em vapor	0 a 11	20 m/s
20.250	Fibra de carbono impregnada com PTFE (teflonada)	-240 a +450 °C; 650 °C em vapor	0 a 14	5 m/s
20.020	Fibra de carbono com lubrificantes especiais e partículas de grafite	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s

Nenhuma é indicada para agentes altamente oxidantes; as de carbono (22.020, 20.250 e 20.020) também não são indicadas para ácidos corrosivos. Dados do catálogo oficial de gaxetas de grafite e carbono LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Puro grafite flexível entrelaçado, reforçado com malha de fios de inconel®
Temperatura máxima	+450 °C
Temperatura mínima	-240 °C
Temperatura em vapor	650 °C
pH	0 a 14
Pressão	450 bar (valor da tabela do catálogo)
Não indicada para	Agentes altamente oxidantes

Detalhes técnicos

Construção: a gaxeta é entrelaçada com puro grafite flexível, reforçado individualmente com fios de inconel® que formam uma malha sobre o fio de grafite.

Limites de trabalho: temperatura de -240 °C a +450 °C, até 650 °C em vapor, e pH de 0 a 14.

Pressão: a tabela do catálogo traz um valor de pressão para a 22.350: 450 bar. Confirme com o departamento técnico da Juntas LGT o valor para o seu equipamento.

Aplicação específica: os parâmetros foram baseados em testes e cases de sucesso. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Aplicações

Serviços severos em refinarias, petroquímicas e termoelétricas.

Indústrias com altas temperaturas e altas pressões no processo de produção.

Válvulas com elevadas pressões e temperaturas, como hidrocarbonetos e vapor de alta.

Não indicada para agentes altamente oxidantes.

Manuais e downloads

⇩ Catálogo de gaxetas de grafite e carbono (PDF)Gaxetas LGT-FLEX® de grafite e carbono · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 22.350?

É entrelaçada com puro grafite flexível, reforçado com fios de inconel® que formam uma malha sobre o fio de grafite.

Como é o reforço de inconel®?

Cada fio de grafite flexível é reforçado individualmente com fios de inconel®, que formam uma malha sobre ele.

Qual a faixa de temperatura da 22.350?

De -240 °C a +450 °C, e até 650 °C em vapor.

Qual a pressão?

A tabela do catálogo traz 450 bar. Confirme com o departamento técnico o valor para o seu equipamento.

Qual a diferença para a 20.000IC?

As duas são de grafite flexível com inconel®. Na 22.350, cada fio de grafite tem uma malha de inconel® e a indicação é para serviços severos com altas temperaturas e pressões. Na 20.000IC, o grafite é reforçado com fios de inconel® e a indicação é para hidrocarbonetos, vapor, água, gases, produtos químicos e óleos.

Qual a diferença para a 20.000S?

A 20.000S é de grafite flexível, autolubrificante, na seção quadrada, para uso universal. A 22.350 tem a malha de inconel® sobre o fio de grafite e é indicada para serviços severos com altas temperaturas e pressões.

Em quais indústrias a 22.350 é usada?

Em refinarias, petroquímicas, termoelétricas e indústrias com altas temperaturas e altas pressões no processo de produção.

Para quais meios ela não é indicada?

Para agentes altamente oxidantes.
