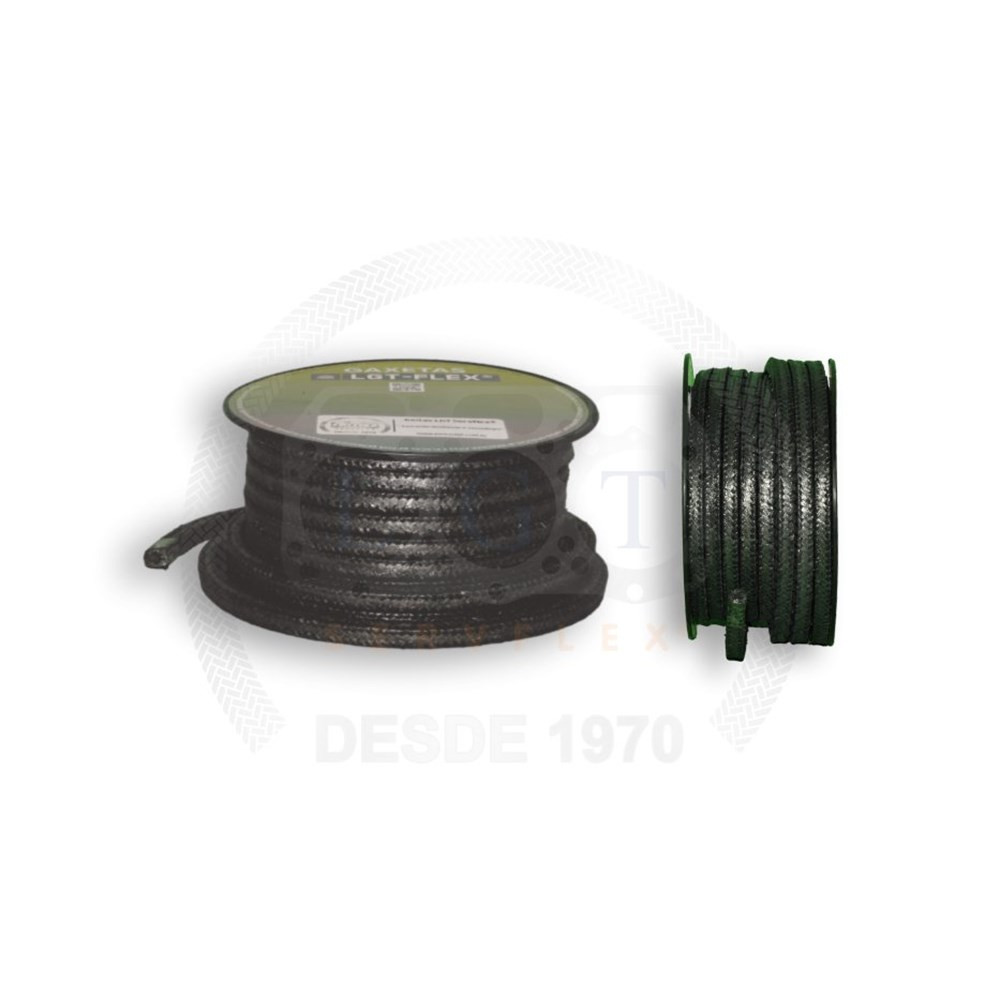

Gaxeta LGT-FLEX® 22.020 – Grafite Flexível com Fios de Carbono

A Gaxeta LGT-FLEX® 22.020 é entrelaçada com puro grafite flexível, reforçado com fios de fibra de carbono altamente qualificados e três vezes mais resistentes à extrusão. Pode ser usada em aplicações dinâmicas ou estáticas.

É indicada para vapor superaquecido, água, gases, solventes, produtos químicos e fluidos.

Trabalha de -240 °C a +540 °C, a maior temperatura fora do vapor entre as gaxetas de grafite e carbono do catálogo, e até 650 °C em vapor, com pH de 0 a 11 e velocidade de até 20 m/s. Não é indicada para ácidos corrosivos e agentes oxidantes fortes.

Resumo técnico

Material: grafite flexível com fios de carbono
Temperatura: -240 °C a +540 °C
Em vapor: até 650 °C
pH: 0 a 11
Velocidade: até 20 m/s
Não indicada: ácidos corrosivos e oxidantes fortes

Diferenciais

Destaques do produto

☼

Até +540 °CA maior temperatura do catálogo de grafite e carbono, fora do vapor.

▲

Resistente à extrusãoFios de carbono três vezes mais resistentes à extrusão.

⇆

Dinâmica ou estáticaPode ser usada nos dois tipos de aplicação.

■

Vapor superaquecidoAté 650 °C em vapor.

☰

Grafite com carbonoPuro grafite flexível reforçado.

◊

pH 0 a 11Água, gases, solventes e químicos.

Características

Principais características

MaterialGrafite flexívelPuro grafite flexível, entrelaçado.

ReforçoFios de carbonoFibra de carbono altamente qualificada, três vezes mais resistente à extrusão.

AplicaçãoDinâmica ou estáticaPode ser usada em aplicações dinâmicas ou estáticas.

Temperatura-240 a +540 °CE até 650 °C em vapor.

pH e velocidade0 a 11 · 20 m/sFaixa de pH e velocidade de trabalho.

RestriçãoÁcidos e oxidantesNão indicada para ácidos corrosivos e agentes oxidantes fortes.

Soluções

Quais problemas resolve

Desafio: Temperatura acima de +450 °C fora do vapor

Solução: A 22.020 trabalha até +540 °C, acima das outras gaxetas de grafite e carbono do catálogo, que vão a +450 °C.

Desafio: Vapor superaquecido

Solução: É indicada para vapor superaquecido e trabalha até 650 °C em vapor.

Desafio: Extrusão da gaxeta

Solução: É reforçada com fios de fibra de carbono três vezes mais resistentes à extrusão.

Desafio: Equipamento rotativo ou estático

Solução: Pode ser usada em aplicações dinâmicas ou estáticas.

Desafio: Meio com pH acima de 11

Solução: No mesmo catálogo, a 20.000S e a 20.020 trabalham com pH de 0 a 14, até +450 °C.

Desafio: Pressão mais alta em refinarias

Solução: A 22.350, com malha de inconel®, é indicada para serviços severos com altas pressões, e a tabela do catálogo traz 450 bar.

Comparação

Compare as gaxetas de grafite e carbono

Gaxeta	Construção	Temperatura	pH	Velocidade
20.000S	Grafite flexível, seção quadrada, autolubrificante	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
20.000IC	Grafite flexível reforçado com fios de inconel®	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.350	Grafite flexível com malha de inconel® sobre o fio	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.020	Grafite flexível reforçado com fios de fibra de carbono	-240 a +540 °C; 650 °C em vapor	0 a 11	20 m/s
20.250	Fibra de carbono impregnada com PTFE (teflonada)	-240 a +450 °C; 650 °C em vapor	0 a 14	5 m/s
20.020	Fibra de carbono com lubrificantes especiais e partículas de grafite	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s

Nenhuma é indicada para agentes altamente oxidantes; as de carbono (22.020, 20.250 e 20.020) também não são indicadas para ácidos corrosivos. Dados do catálogo oficial de gaxetas de grafite e carbono LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Puro grafite flexível entrelaçado, reforçado com fios de fibra de carbono
Temperatura máxima	+540 °C
Temperatura mínima	-240 °C
Temperatura em vapor	650 °C
pH	0 a 11
Velocidade	Até 20 m/s
Pressão	300, 200 e 30 bar (os três valores da tabela do catálogo)
Aplicação	Dinâmica ou estática
Não indicada para	Ácidos corrosivos e agentes oxidantes fortes

Detalhes técnicos

Construção: a gaxeta é entrelaçada com puro grafite flexível, reforçado com fios de fibra de carbono altamente qualificados e três vezes mais resistentes à extrusão.

Limites de trabalho: temperatura de -240 °C a +540 °C, até 650 °C em vapor, pH de 0 a 11 e velocidade de até 20 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 22.020: 300, 200 e 30 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Aplicação específica: os parâmetros foram baseados em testes e cases de sucesso. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Aplicações

Vapor superaquecido.

Água, gases, solventes, produtos químicos e fluidos.

Aplicações dinâmicas ou estáticas.

Não indicada para ácidos corrosivos e agentes oxidantes fortes.

Manuais e downloads

⇩ Catálogo de gaxetas de grafite e carbono (PDF)Gaxetas LGT-FLEX® de grafite e carbono · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 22.020?

É entrelaçada com puro grafite flexível, reforçado com fios de fibra de carbono altamente qualificados.

Ela serve para aplicações dinâmicas?

Sim. Pode ser usada em aplicações dinâmicas ou estáticas.

Qual a faixa de temperatura da 22.020?

De -240 °C a +540 °C, e até 650 °C em vapor.

Qual a faixa de pH e a velocidade?

pH de 0 a 11 e velocidade de até 20 m/s.

Qual a diferença para a 20.020?

A 20.020 é de fibra de carbono com lubrificantes especiais e partículas de grafite e trabalha até +450 °C, com pH de 0 a 14. A 22.020 é de grafite flexível reforçado com fios de carbono e vai a +540 °C, com pH de 0 a 11.

Qual a diferença para a 20.000S?

A 20.000S é de grafite flexível, autolubrificante, para uso universal, até +450 °C e pH de 0 a 14. A 22.020 é reforçada com fios de carbono, vai a +540 °C e é indicada para vapor superaquecido.

Para quais meios ela é indicada?

Vapor superaquecido, água, gases, solventes, produtos químicos e fluidos.

Para quais meios ela não é indicada?

Para ácidos corrosivos e agentes oxidantes fortes.
