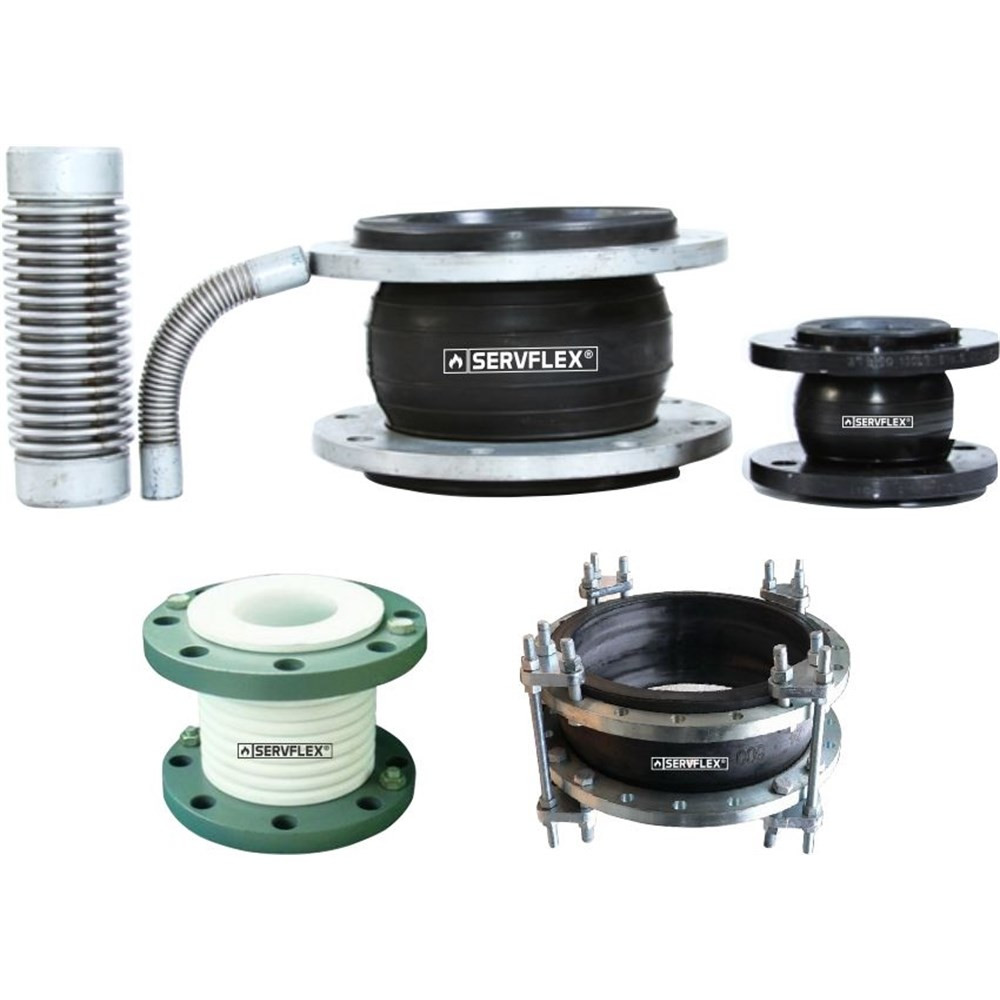

Junta de Expansão de Borracha SERVFLEX®

A Junta de Expansão de Borracha SERVFLEX® absorve movimentos axiais, laterais e angulares e reduz ou elimina vibrações mecânicas em tubulações e equipamentos. É constituída de um corpo de elastômero com terminais em flanges de aço carbono ou uniões em ferro fundido, e é recomendada para trabalhar em sistemas de recalque.

O corpo é fabricado em borracha EPDM, nitrílica ou cloropreno e pode ser revestido internamente com PTFE (outros tipos de borracha sob consulta). Os flanges são fornecidos nas normas ANSI B16.5 150# ou 300#, ou DIN PN10/PN16, em aço carbono ou inox série 300.

Trabalha com temperaturas de operação de -10 °C a +100 °C. São três modelos: SVX I (simples), SVX I P (com revestimento interno de PTFE) e SVX II (com travessa), em diâmetros nominais de 1.1/4" a 20".

Resumo técnico

Corpo: borracha EPDM, nitrílica ou cloropreno; revestimento interno de PTFE no SVX I P
Flanges: ANSI B16.5 150#/300# ou DIN PN10/PN16, aço carbono ou inox série 300
Temperatura: -10 °C a +100 °C
Diâmetros: 1.1/4" a 20" (pressão máx. 10 kgf/cm² até 10")

Diferenciais

Destaques do produto

☰

Absorve movimentosAxiais, laterais e angulares.

■

Reduz vibraçõesReduz ou elimina vibrações mecânicas.

◇

Sistemas de recalqueRecomendada para trabalhar em sistemas de recalque.

◊

EPDM, nitrílica ou cloroprenoOutros tipos de borracha sob consulta.

▣

Revestimento de PTFEModelo SVX I P, revestido internamente com PTFE.

⋆

Flanges ANSI ou DINANSI B16.5 150#/300# ou DIN PN10/PN16.

☼

-10 °C a +100 °CFaixa de temperatura de operação.

✓

1.1/4" a 20"Diâmetros nominais da tabela de dimensões.

Características

Principais características

CorpoElastômeroCorpo de borracha EPDM, nitrílica ou cloropreno; outros tipos de borracha sob consulta.

TerminaisFlanges ou uniõesFlanges de aço carbono ou inox série 300, ou uniões em ferro fundido.

NormasANSI ou DINFlanges nas normas ANSI B16.5 150# ou 300#, ou DIN PN10/PN16.

MovimentosAxiais, laterais e angularesAbsorve os três movimentos e reduz ou elimina vibrações mecânicas em tubulações e equipamentos.

ModelosSVX I, SVX I P e SVX IISimples, com revestimento interno de PTFE ou com travessa.

Temperatura-10 °C a +100 °CFaixa de temperatura de operação da junta de borracha.

Soluções

Quais problemas resolve

Desafio: Vibração em linha de recalque

Solução: A junta de expansão de borracha é recomendada para sistemas de recalque e reduz ou elimina vibrações mecânicas em tubulações e equipamentos.

Desafio: Dilatação e desalinhamento da tubulação

Solução: Absorve movimentos axiais, laterais e angulares; a tabela de dimensões traz os movimentos admissíveis de cada diâmetro.

Desafio: Serviço que pede revestimento interno

Solução: O modelo SVX I P é revestido internamente com PTFE.

Desafio: Flange no padrão ANSI ou DIN

Solução: Flanges nas normas ANSI B16.5 150# ou 300#, ou DIN PN10/PN16, em aço carbono ou inox série 300.

Desafio: Escolher o tamanho certo

Solução: A tabela de dimensões vai de 1.1/4" a 20", com comprimento, movimentos admissíveis, furação do flange e pressão máxima de cada diâmetro.

Desafio: Temperatura acima de +100 °C

Solução: A junta de borracha opera até +100 °C. Para temperaturas maiores, o catálogo traz as juntas de expansão em tecido SERVFLEX®, para até 1100 °C.

Comparação

Compare os tipos de junta de expansão

Tipo	Construção	Indicação
Borracha (SVX)	Corpo de elastômero (EPDM, nitrílica ou cloropreno) e flanges de aço carbono ou inox, ou uniões em ferro fundido	Movimentos axiais, laterais e angulares e vibração; sistemas de recalque; -10 °C a +100 °C
Tecido (SERVFLEX®)	Tecido de cerâmica, fibra de vidro, sílica ou aramida, com barreira interna de PTFE e isolamento em manta cerâmica	Até 1100 °C e ± 2000 mm C.A.; alta resistência a gases corrosivos; ventiladores, caldeiras, fornos, turbinas e ciclones
Metálica	Aço inoxidável, ligas de níquel, aço carbono e outros metais	Circulares sem limite de diâmetro e retangulares sem limitação de dimensões, com terminais variados
PTFE	Fole em PTFE moldado ou usinado e flanges de aço carbono ou inoxidável	Ataque químico

Construção e indicações do catálogo oficial de juntas de expansão SERVFLEX®; a seleção final depende das condições reais do sistema.

Dados técnicos

Informações técnicas

Especificações técnicas

Corpo	Borracha EPDM, nitrílica ou cloropreno (outros tipos sob consulta)
Revestimento interno	PTFE (modelo SVX I P)
Terminais	Flanges de aço carbono ou inox série 300, ou uniões em ferro fundido
Normas dos flanges	ANSI B16.5 150# ou 300#, ou DIN PN10/PN16
Temperatura de operação	-10 °C a +100 °C
Modelos	SVX I (simples) · SVX I P (revestimento de PTFE) · SVX II (com travessa)
Diâmetros nominais	1.1/4" a 20"
Pressão máxima (ANSI 150#)	10 kgf/cm² (150 psi) de 1.1/4" a 10"; 7 kgf/cm² (105 psi) de 12" a 20"

Detalhes técnicos

Como funciona: o corpo de elastômero se deforma e absorve os movimentos axiais, laterais e angulares da tubulação, reduzindo ou eliminando as vibrações mecânicas transmitidas entre tubulações e equipamentos.

Modelos: SVX I é a junta de expansão de borracha simples; SVX I P tem revestimento interno de PTFE; SVX II é a junta de expansão de borracha com travessa.

Dimensões com flange ANSI B16.5 150#:

DN (pol)	DN (mm)	Comprimento L (mm)	Extensão (mm)	Compressão (mm)	Lateral (mm)	Angular (°)	Espessura S (mm)	Ø R (mm)	Nº de furos	Ø furos (mm)	Ø externo (mm)	Pressão máx. (kgf/cm²)	Pressão máx. (psi)
1.1/4"	32	95	5	8	8	10	16	88,9	4	15,9	117	10	150
1.1/2"	40	95	5	8	8	10	16	98,4	4	15,9	127	10	150
2"	50	105	5	8	8	10	16	121	4	19	152	10	150
2.1/2"	65	115	6	12	10	15	16	140	4	19	178	10	150
3"	80	130	6	12	10	15	19	152	4	19	190	10	150
4"	100	135	10	18	12	15	19	190	8	19	229	10	150
5"	125	170	10	18	12	15	19	216	8	22	254	10	150
6"	150	180	10	18	12	15	19	241	8	22	279	10	150
8"	200	205	14	25	22	15	19	298	8	22	343	10	150
10"	250	240	14	25	22	15	22	362	12	25,4	406	10	150
12"	300	190/260	14	25	22	15	25	432	12	25,4	483	7	105
14"	350	255	16	25	22	7,5	32	476	12	28,6	533	7	105
16"	400	190/255	16	25	22	7,5	32	540	16	28,6	597	7	105
18"	450	255	16	25	22	7,5	32	578	16	31,8	635	7	105
20"	500	255	16	25	22	7,5	32	635	20	31,8	698	7	105

Extensão, compressão, lateral e angular são os movimentos admissíveis. Os parâmetros foram baseados em testes e casos de sucesso; para cada aplicação específica, consulte o departamento técnico da Juntas LGT. Informações sujeitas a mudanças sem aviso prévio.

Aplicações

Recomendada para trabalhar em sistemas de recalque.

Absorção de movimentos axiais, laterais e angulares e redução de vibrações mecânicas em tubulações e equipamentos.

Manuais e downloads

⇩ Catálogo de juntas de expansão (PDF)Juntas de Expansão SERVFLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a junta de expansão de borracha?

De um corpo de elastômero (borracha EPDM, nitrílica ou cloropreno) com terminais em flanges de aço carbono ou inox série 300, ou uniões em ferro fundido.

Quais são os modelos?

SVX I (simples), SVX I P (com revestimento interno de PTFE) e SVX II (com travessa).

Qual a temperatura de operação?

De -10 °C a +100 °C.

Qual a pressão máxima?

Com flange ANSI B16.5 150#: 10 kgf/cm² (150 psi) de 1.1/4" a 10" e 7 kgf/cm² (105 psi) de 12" a 20".

Em quais normas são os flanges?

ANSI B16.5 150# ou 300#, ou DIN PN10/PN16, em aço carbono ou inox série 300.

Como escolho o tamanho da junta?

Pelo diâmetro nominal da tubulação. A tabela de dimensões traz, para cada diâmetro de 1.1/4" a 20", o comprimento, os movimentos admissíveis, a furação do flange e a pressão máxima.

E se a temperatura passar de +100 °C?

A junta de borracha opera até +100 °C. Para temperaturas maiores, o catálogo traz as juntas de expansão em tecido SERVFLEX®, para até 1100 °C.

Onde usar a junta de expansão de borracha?

Em sistemas de recalque e em tubulações e equipamentos que precisam absorver movimentos axiais, laterais e angulares e reduzir vibrações mecânicas.
