GAXETA LGT-FLEX® 20.000S

GAXETA LGT-FLEX® 20.000S

Quantidade

Gaxeta de grafite

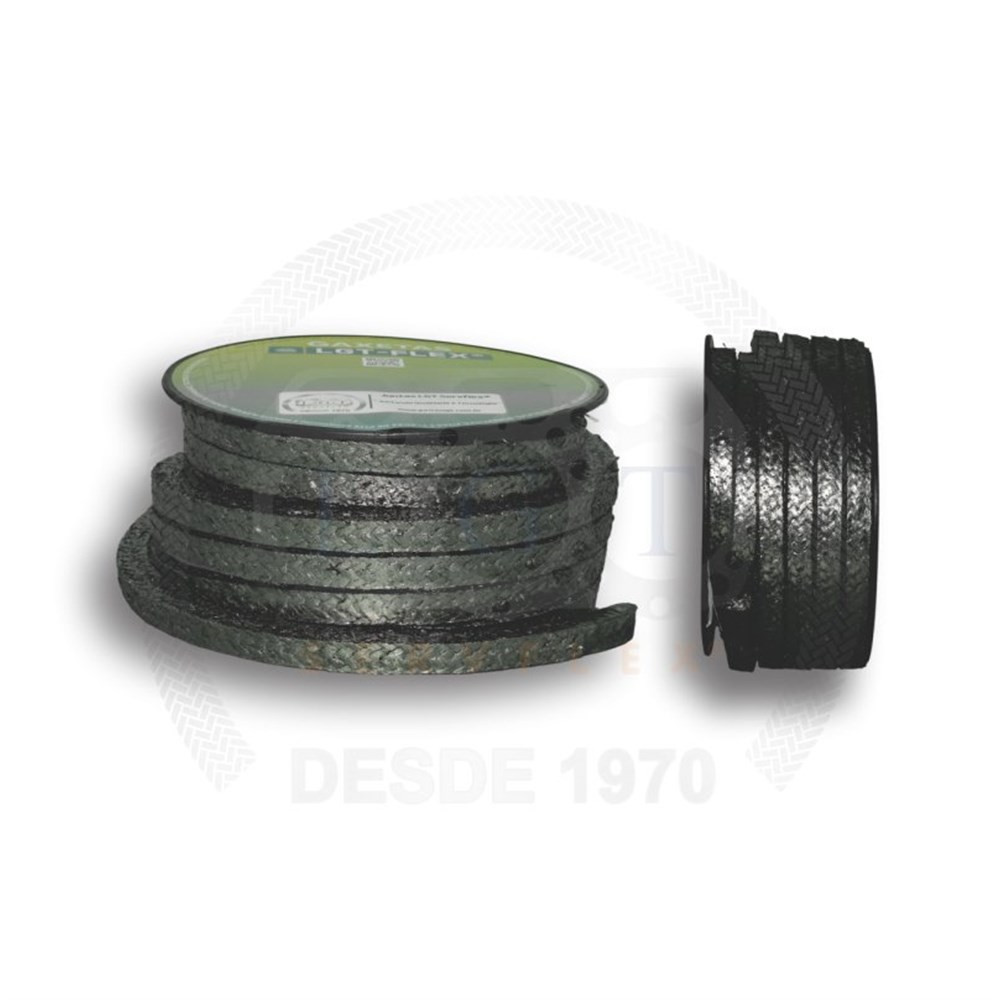

Gaxeta LGT-FLEX® 20.000S – Grafite Flexível

A Gaxeta LGT-FLEX® 20.000S é entrelaçada com fios de grafite flexível de alta qualidade, na seção quadrada. É autolubrificante, tem alta resistência química e excelente selabilidade.

É indicada para uso universal, serviços severos e altas temperaturas: vapor, água, gases, produtos químicos e aplicações onde se deseja eliminar o gotejamento.

Trabalha de -240 °C a +450 °C, e até 650 °C em vapor, com pH de 0 a 14 e velocidade de até 20 m/s. Não é indicada para agentes altamente oxidantes.

Resumo técnico

Material: grafite flexível, seção quadrada
Temperatura: -240 °C a +450 °C
Em vapor: até 650 °C
pH: 0 a 14
Velocidade: até 20 m/s
Não indicada: agentes altamente oxidantes

Diferenciais

Destaques do produto

☼

Até +450 °CE até 650 °C em vapor.

▼

Desde -240 °CTemperatura mínima de trabalho.

◊

pH 0 a 14Alta resistência química.

☰

Grafite flexívelAutolubrificante, na seção quadrada.

▣

Excelente selabilidadeIndicada onde se deseja eliminar o gotejamento.

■

Uso universalVapor, água, gases e produtos químicos.

Características

Principais características

MaterialGrafite flexívelFios de grafite flexível de alta qualidade, entrelaçados.

SeçãoQuadradaA 20.000S é fornecida na seção quadrada.

LubrificaçãoAutolubrificanteA gaxeta é autolubrificante.

QuímicaAlta resistênciaAlta resistência química, com pH de 0 a 14.

Temperatura-240 a +450 °CE até 650 °C em vapor.

RestriçãoOxidantesNão indicada para agentes altamente oxidantes.

Soluções

Quais problemas resolve

Desafio: Gotejamento na vedação

Solução: A 20.000S é indicada onde se deseja eliminar o gotejamento e tem excelente selabilidade.

Desafio: Vapor e altas temperaturas

Solução: Trabalha até +450 °C e até 650 °C em vapor, em serviços severos.

Desafio: Uma gaxeta para vários fluidos

Solução: É indicada para uso universal: vapor, água, gases e produtos químicos, com pH de 0 a 14.

Desafio: Mais resistência mecânica

Solução: No mesmo catálogo, a 20.000IC tem o grafite flexível reforçado com fios de inconel®, o que proporciona maior resistência mecânica.

Desafio: Altas pressões em refinarias e termoelétricas

Solução: A 22.350, de grafite flexível com malha de inconel®, é indicada para serviços severos em refinarias, petroquímicas e termoelétricas, com altas temperaturas e altas pressões.

Desafio: Mais temperatura fora do vapor

Solução: A 22.020, de grafite flexível com fios de carbono, vai a +540 °C, com pH de 0 a 11.

Comparação

Compare as gaxetas de grafite e carbono

Gaxeta	Construção	Temperatura	pH	Velocidade
20.000S	Grafite flexível, seção quadrada, autolubrificante	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
20.000IC	Grafite flexível reforçado com fios de inconel®	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.350	Grafite flexível com malha de inconel® sobre o fio	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.020	Grafite flexível reforçado com fios de fibra de carbono	-240 a +540 °C; 650 °C em vapor	0 a 11	20 m/s
20.250	Fibra de carbono impregnada com PTFE (teflonada)	-240 a +450 °C; 650 °C em vapor	0 a 14	5 m/s
20.020	Fibra de carbono com lubrificantes especiais e partículas de grafite	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s

Nenhuma é indicada para agentes altamente oxidantes; as de carbono (22.020, 20.250 e 20.020) também não são indicadas para ácidos corrosivos. Dados do catálogo oficial de gaxetas de grafite e carbono LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Grafite flexível entrelaçado, na seção quadrada, autolubrificante
Temperatura máxima	+450 °C
Temperatura mínima	-240 °C
Temperatura em vapor	650 °C
pH	0 a 14
Velocidade	Até 20 m/s
Pressão	400, 100 e 25 bar (os três valores da tabela do catálogo)
Não indicada para	Agentes altamente oxidantes

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de grafite flexível de alta qualidade, na seção quadrada. É autolubrificante, com alta resistência química e excelente selabilidade.

Limites de trabalho: temperatura de -240 °C a +450 °C, até 650 °C em vapor, pH de 0 a 14 e velocidade de até 20 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 20.000S: 400, 100 e 25 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Aplicação específica: os parâmetros foram baseados em testes e cases de sucesso. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Aplicações

Uso universal: vapor, água, gases e produtos químicos.

Serviços severos e altas temperaturas.

Aplicações onde se deseja eliminar o gotejamento.

Não indicada para agentes altamente oxidantes.

Manuais e downloads

⇩ Catálogo de gaxetas de grafite e carbono (PDF)Gaxetas LGT-FLEX® de grafite e carbono · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 20.000S?

É entrelaçada com fios de grafite flexível de alta qualidade e é autolubrificante.

Em qual seção ela é fornecida?

Na seção quadrada.

Qual a faixa de temperatura da 20.000S?

De -240 °C a +450 °C, e até 650 °C em vapor.

Qual a faixa de pH e a velocidade?

pH de 0 a 14 e velocidade de até 20 m/s.

Qual a diferença para a 20.000IC?

As duas são de grafite flexível. A 20.000IC é reforçada com fios de inconel®, o que proporciona maior resistência mecânica. A 20.000S é de grafite flexível, autolubrificante, na seção quadrada.

Qual a diferença para a 20.020?

A 20.020 é de fibra de carbono com grafite e não é indicada para ácidos corrosivos nem agentes oxidantes fortes. A 20.000S é de grafite flexível e não é indicada para agentes altamente oxidantes. As faixas de temperatura, pH e velocidade são as mesmas no catálogo.

Ela serve para vapor?

Sim. A 20.000S é indicada para vapor e trabalha até 650 °C em vapor.

Para quais meios ela não é indicada?

Para agentes altamente oxidantes.
