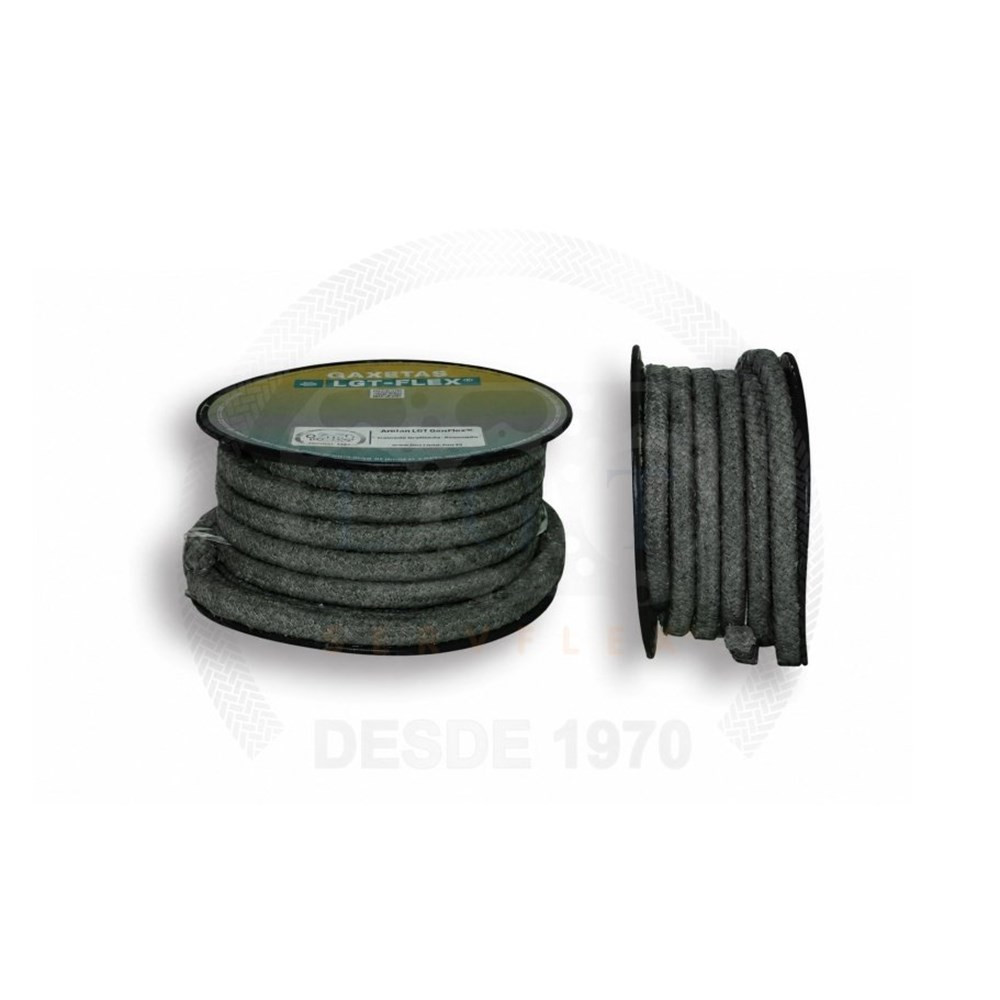

GAXETA LGT-FLEX® 21.430G

GAXETA LGT-FLEX® 21.430G

Quantidade

Gaxeta de fibra vegetal

Gaxeta LGT-FLEX® 21.430G – Fibra Vegetal de Algodão Grafitada

A Gaxeta LGT-FLEX® 21.430G é a versão grafitada da 21.430: fios de algodão/juta cardados entrelaçados, com lubrificante à base de petróleo com grafite. É fornecida nas seções redonda (21.430/R) e quadrada (21.430/Q), em 15 bitolas de 1/8" a 2".

É indicada para bombas rotativas e alternativas e hastes de válvulas, e é ideal para mineradoras e indústria naval, com água quente, fria ou salgada ou com fluidos neutros, em serviços de baixa exigência.

Trabalha de -25 °C a +100 °C, com pH de 6 a 8 e velocidade de até 6 m/s. Não é indicada para bases e ácidos.

Resumo técnico

Material: algodão/juta grafitado
Temperatura: -25 °C a +100 °C
pH: 6 a 8
Velocidade: até 6 m/s
Seção: redonda (R) ou quadrada (Q)

Diferenciais

Destaques do produto

☰

Algodão/juta grafitadoLubrificante à base de petróleo com grafite.

■

Mineração e navalÁgua quente, fria ou salgada.

▣

Bombas e válvulasRotativas, alternativas e hastes.

⇆

15 bitolasDe 1/8" a 2", redonda ou quadrada.

◊

pH 6 a 8Água e fluidos neutros.

☼

-25 a +100 °CVelocidade de até 6 m/s.

Características

Principais características

MaterialAlgodão/jutaFios de algodão/juta cardados, entrelaçados.

LubrificantePetróleo com grafiteVersão grafitada da 21.430.

SeçãoRedonda ou quadrada21.430/R redonda e 21.430/Q quadrada.

Bitolas1/8" a 2"15 bitolas, de 3,2 mm a 50,8 mm.

Temperatura-25 a +100 °CTemperaturas mínima e máxima de trabalho.

pH e velocidade6 a 8 · 6 m/sFaixa de pH e velocidade de trabalho.

Soluções

Quais problemas resolve

Desafio: Bombas e válvulas na indústria naval

Solução: A 21.430G é ideal para mineradoras e indústria naval, com água quente, fria ou salgada.

Desafio: Serviços de baixa exigência

Solução: É indicada para bombas rotativas e alternativas e hastes de válvulas, com fluidos neutros, em serviços de baixa exigência.

Desafio: Versão ensebada

Solução: A 21.430E tem a mesma base de algodão/juta, impregnada com óleo mineral e parafina.

Desafio: Mesma aplicação em rami

Solução: A 21.530, de fibra vegetal de rami, ensebada (E) ou grafitada (G), tem a mesma indicação e os mesmos limites no catálogo.

Desafio: Menor desgaste do eixo

Solução: A 15.90.06, de rami com aramida impregnada com PTFE, é indicada onde é exigido um mínimo desgaste do eixo e vai a +120 °C.

Desafio: Água em uso geral com mais temperatura

Solução: As acrílicas grafitadas 20.610/20.620 e 2.550 são indicadas para bombas e válvulas com água quente ou fria, doce ou salgada, e vão a +230 °C.

Comparação

Compare as gaxetas de fibra sintética e vegetal

Gaxeta	Construção	Temperatura	pH	Velocidade
20.190	Fibra acrílica com lubrificante inerte de PTFE (teflonada)	-100 a +230 °C	3 a 12	12 m/s
20.610 / 20.620	Fibra acrílica com lubrificante à base de petróleo e grafite	-100 a +230 °C	4 a 10	8 m/s
2.550	Fibra acrílica com lubrificante à base de petróleo e grafite, capa sobre capa	-100 a +230 °C	4 a 10	10 m/s
21.430	Fibra vegetal de algodão/juta, ensebada (óleo mineral e parafina) ou grafitada	-25 a +100 °C	6 a 8	6 m/s
21.530	Fibra vegetal de rami, ensebada (E) ou grafitada (G)	-25 a +100 °C	6 a 8	6 m/s
15.90.06	Fibra vegetal de rami com aramida, impregnada com PTFE	-100 a +120 °C	6 a 8	6 m/s

Dados do catálogo oficial de gaxetas de fibras sintéticas e vegetais LGT-FLEX®. Os parâmetros foram baseados em testes e cases de sucesso; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Algodão/juta cardados, entrelaçados, com lubrificante à base de petróleo com grafite
Seção	21.430/R redonda ou 21.430/Q quadrada
Temperatura máxima	+100 °C
Temperatura mínima	-25 °C
pH	6 a 8
Velocidade	Até 6 m/s
Pressão	20, 15 e 15 bar (os três valores da tabela do catálogo)
Bitolas	1/8" (3,2 mm) a 2" (50,8 mm)
Não indicada para	Bases e ácidos

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de algodão/juta cardados, com lubrificante à base de petróleo com grafite. É fornecida nas seções redonda (21.430/R) e quadrada (21.430/Q).

Limites de trabalho: temperatura de -25 °C a +100 °C, pH de 6 a 8 e velocidade de até 6 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 21.430: 20, 15 e 15 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Bitolas e embalagem:

Bitola (mm)	Bitola (pol.)	Metros por kg (redonda)	Metros por kg (quadrada)	Embalagem
3,2	1/8	50,00	43,47	1 kg
4,8	3/16	29,41	23,80	1 kg
6,4	1/4	16,66	18,18	1 kg
7,9	5/16	12,50	12,05	2 kg
9,5	3/8	8,92	7,81	2 kg
11,1	7/16	6,71	5,91	2 kg
12,7	1/2	5,74	5,55	2 kg
14,3	9/16	consultar	4,62	5 kg
15,9	5/8	4,21	4,44	5 kg
19,1	3/4	2,50	2,25	5 kg
22,2	7/8	1,99	1,87	5 kg
25,4	1	1,61	1,68	5 kg
31,8	1.1/4	1,16	1,12	5 kg
38,1	1.1/2	0,92	0,95	5 kg
50,8	2	0,75	0,46	5 kg

Aplicações

Bombas rotativas e alternativas e hastes de válvulas.

Mineradoras e indústria naval.

Água quente, fria ou salgada e fluidos neutros, em serviços de baixa exigência.

Não indicada para bases e ácidos.

Manuais e downloads

⇩ Catálogo de gaxetas de fibras sintéticas e vegetais (PDF)Gaxetas LGT-FLEX® de fibras sintéticas e vegetais · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 21.430G?

É entrelaçada com fios de algodão/juta cardados, com lubrificante à base de petróleo com grafite.

Qual a diferença entre a 21.430G e a 21.430E?

A base é a mesma, de algodão/juta. A 21.430G é grafitada, com lubrificante à base de petróleo com grafite; a 21.430E é ensebada, com óleo mineral e parafina.

Em quais seções e bitolas ela é fornecida?

Na seção redonda (21.430/R) e na quadrada (21.430/Q), em 15 bitolas de 1/8" (3,2 mm) a 2" (50,8 mm). A tabela com os metros por quilo e a embalagem está em Detalhes técnicos.

Qual a faixa de temperatura e de pH?

De -25 °C a +100 °C, com pH de 6 a 8.

Qual a velocidade de trabalho?

Até 6 m/s.

Qual a diferença para a 21.530G?

A 21.530G é de fibra de rami grafitada e a 21.430G é de algodão/juta grafitada. As duas têm a mesma indicação e os mesmos limites no catálogo.

Onde ela é mais usada?

Em mineradoras e na indústria naval, em bombas rotativas e alternativas e hastes de válvulas, com água quente, fria ou salgada ou fluidos neutros.

Para quais meios ela não é indicada?

Para bases e ácidos. Ela trabalha com pH de 6 a 8.
