GAXETA LGT-FLEX® 20.000IC

GAXETA LGT-FLEX® 20.000IC

Quantidade

Gaxeta de grafite

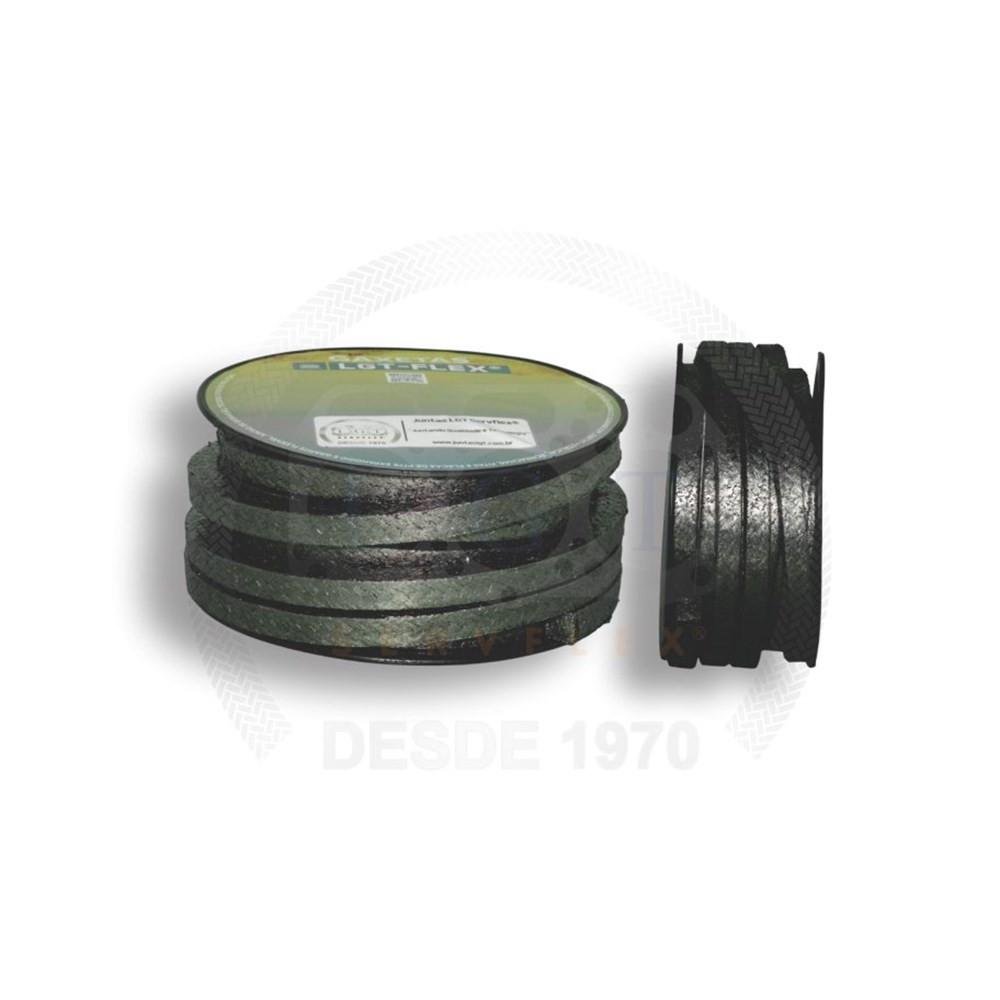

Gaxeta LGT-FLEX® 20.000IC – Grafite Flexível com Inconel®

A Gaxeta LGT-FLEX® 20.000IC é entrelaçada com puro grafite flexível, reforçado com fios de inconel®. Isso proporciona uma gaxeta com maior resistência mecânica, baixíssimo coeficiente de atrito, elevado coeficiente de condutibilidade térmica, alta resistência química e excelente selabilidade e flexibilidade.

É indicada para hidrocarbonetos, vapor, água, gases, produtos químicos e óleos, em serviços severos, principalmente em válvulas.

Trabalha de -240 °C a +450 °C, e até 650 °C em vapor, com pH de 0 a 14. A tabela do catálogo traz 400 bar de pressão. Não é indicada para agentes altamente oxidantes.

Resumo técnico

Material: grafite flexível com fios de inconel®
Temperatura: -240 °C a +450 °C
Em vapor: até 650 °C
pH: 0 a 14
Pressão: 400 bar
Não indicada: agentes altamente oxidantes

Diferenciais

Destaques do produto

▣

Reforço de inconel®Maior resistência mecânica.

⇆

Baixíssimo atritoE elevada condutibilidade térmica.

☼

Até +450 °CE até 650 °C em vapor.

◊

pH 0 a 14Alta resistência química.

■

Hidrocarbonetos e vaporTambém água, gases, químicos e óleos.

☰

SelabilidadeE flexibilidade excelentes.

Características

Principais características

MaterialGrafite flexívelPuro grafite flexível, entrelaçado.

ReforçoFios de inconel®O reforço proporciona maior resistência mecânica.

Atrito e calorBaixíssimo atritoBaixíssimo coeficiente de atrito e elevado coeficiente de condutibilidade térmica.

QuímicaAlta resistênciaCom pH de 0 a 14.

Temperatura-240 a +450 °CE até 650 °C em vapor.

RestriçãoOxidantesNão indicada para agentes altamente oxidantes.

Soluções

Quais problemas resolve

Desafio: Hidrocarbonetos e óleos

Solução: A 20.000IC é indicada para hidrocarbonetos e óleos, além de vapor, água, gases e produtos químicos.

Desafio: Serviços severos em válvulas

Solução: É indicada para serviços severos, principalmente em válvulas.

Desafio: Mais resistência mecânica

Solução: O reforço com fios de inconel® proporciona uma gaxeta com maior resistência mecânica.

Desafio: Calor e atrito no engaxetamento

Solução: Tem elevado coeficiente de condutibilidade térmica e baixíssimo coeficiente de atrito.

Desafio: Pressão e temperatura muito altas em refinarias

Solução: A 22.350, com malha de inconel® sobre cada fio de grafite, é indicada para serviços severos em refinarias, petroquímicas e termoelétricas, e a tabela do catálogo traz 450 bar.

Desafio: Uso universal

Solução: A 20.000S, de grafite flexível autolubrificante, é indicada para uso universal: vapor, água, gases e produtos químicos.

Comparação

Compare as gaxetas de grafite e carbono

Gaxeta	Construção	Temperatura	pH	Velocidade
20.000S	Grafite flexível, seção quadrada, autolubrificante	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
20.000IC	Grafite flexível reforçado com fios de inconel®	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.350	Grafite flexível com malha de inconel® sobre o fio	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s
22.020	Grafite flexível reforçado com fios de fibra de carbono	-240 a +540 °C; 650 °C em vapor	0 a 11	20 m/s
20.250	Fibra de carbono impregnada com PTFE (teflonada)	-240 a +450 °C; 650 °C em vapor	0 a 14	5 m/s
20.020	Fibra de carbono com lubrificantes especiais e partículas de grafite	-240 a +450 °C; 650 °C em vapor	0 a 14	20 m/s

Nenhuma é indicada para agentes altamente oxidantes; as de carbono (22.020, 20.250 e 20.020) também não são indicadas para ácidos corrosivos. Dados do catálogo oficial de gaxetas de grafite e carbono LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Puro grafite flexível entrelaçado, reforçado com fios de inconel®
Temperatura máxima	+450 °C
Temperatura mínima	-240 °C
Temperatura em vapor	650 °C
pH	0 a 14
Pressão	400 bar (valor da tabela do catálogo)
Não indicada para	Agentes altamente oxidantes

Detalhes técnicos

Construção: a gaxeta é entrelaçada com puro grafite flexível, reforçado com fios de inconel®. O catálogo atribui a ela maior resistência mecânica, baixíssimo coeficiente de atrito, elevado coeficiente de condutibilidade térmica, alta resistência química e excelente selabilidade e flexibilidade.

Limites de trabalho: temperatura de -240 °C a +450 °C, até 650 °C em vapor, e pH de 0 a 14.

Pressão: a tabela do catálogo traz um valor de pressão para a 20.000IC: 400 bar. Confirme com o departamento técnico da Juntas LGT o valor para o seu equipamento.

Aplicação específica: os parâmetros foram baseados em testes e cases de sucesso. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Aplicações

Hidrocarbonetos, vapor, água, gases, produtos químicos e óleos.

Serviços severos, principalmente em válvulas.

Não indicada para agentes altamente oxidantes.

Manuais e downloads

⇩ Catálogo de gaxetas de grafite e carbono (PDF)Gaxetas LGT-FLEX® de grafite e carbono · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 20.000IC?

É entrelaçada com puro grafite flexível, reforçado com fios de inconel®.

O que o inconel® muda na gaxeta?

O reforço com fios de inconel® proporciona uma gaxeta com maior resistência mecânica.

Qual a faixa de temperatura da 20.000IC?

De -240 °C a +450 °C, e até 650 °C em vapor.

Qual a pressão?

A tabela do catálogo traz 400 bar. Confirme com o departamento técnico o valor para o seu equipamento.

Qual a diferença para a 22.350?

As duas são de grafite flexível com inconel®. Na 22.350, cada fio de grafite tem uma malha de inconel® e a indicação é para serviços severos em refinarias, petroquímicas e termoelétricas, com 450 bar na tabela do catálogo. Na 20.000IC, o grafite é reforçado com fios de inconel®, com 400 bar, indicada para hidrocarbonetos, vapor, água, gases, produtos químicos e óleos.

Qual a diferença para a 20.000S?

A 20.000S é de grafite flexível, autolubrificante, na seção quadrada, para uso universal. A 20.000IC é reforçada com fios de inconel®, com maior resistência mecânica, e indicada também para hidrocarbonetos e óleos.

Ela serve para hidrocarbonetos?

Sim. A 20.000IC é indicada para hidrocarbonetos, vapor, água, gases, produtos químicos e óleos.

Para quais meios ela não é indicada?

Para agentes altamente oxidantes.
