GAXETA LGT-FLEX® 21.530G

GAXETA LGT-FLEX® 21.530G

Quantidade

Gaxeta de fibra vegetal

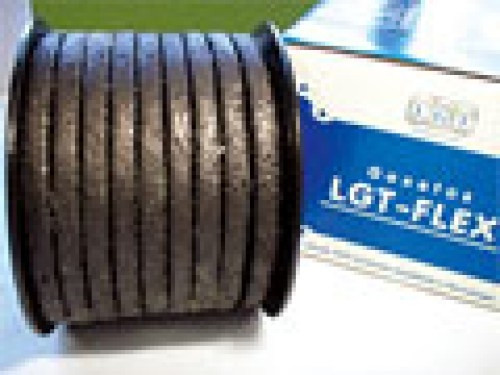

Gaxeta LGT-FLEX® 21.530G – Fibra Vegetal de Rami Grafitada

A Gaxeta LGT-FLEX® 21.530G é a versão grafitada da 21.530: fios de rami cardado entrelaçados, com lubrificante à base de petróleo com grafite. É fornecida nas seções redonda e quadrada, em 15 bitolas de 1/8" a 2".

É indicada para bombas rotativas e alternativas e hastes de válvulas, e é ideal para mineradoras e indústria naval, com água quente, fria ou salgada ou com fluidos neutros, em serviços de baixa exigência.

Trabalha de -25 °C a +100 °C, com pH de 6 a 8 e velocidade de até 6 m/s.

Resumo técnico

Material: rami grafitado
Temperatura: -25 °C a +100 °C
pH: 6 a 8
Velocidade: até 6 m/s
Seção: redonda ou quadrada

Diferenciais

Destaques do produto

☰

Rami grafitadoLubrificante à base de petróleo com grafite.

■

Mineração e navalÁgua quente, fria ou salgada.

▣

Bombas e válvulasRotativas, alternativas e hastes.

⇆

15 bitolasDe 1/8" a 2", redonda ou quadrada.

◊

pH 6 a 8Água e fluidos neutros.

☼

-25 a +100 °CVelocidade de até 6 m/s.

Características

Principais características

MaterialRamiFios de rami cardado, entrelaçados.

LubrificantePetróleo com grafiteVersão grafitada da 21.530.

SeçãoRedonda ou quadradaFornecida nas duas seções.

Bitolas1/8" a 2"15 bitolas, de 3,2 mm a 50,8 mm.

Temperatura-25 a +100 °CTemperaturas mínima e máxima de trabalho.

pH e velocidade6 a 8 · 6 m/sFaixa de pH e velocidade de trabalho.

Soluções

Quais problemas resolve

Desafio: Bombas e válvulas na mineração

Solução: A 21.530G é ideal para mineradoras e indústria naval, com água quente, fria ou salgada.

Desafio: Serviços de baixa exigência

Solução: É indicada para bombas rotativas e alternativas e hastes de válvulas, com fluidos neutros, em serviços de baixa exigência.

Desafio: Versão ensebada

Solução: A 21.530E tem a mesma base de rami, impregnada com óleo mineral e parafina.

Desafio: Mesma aplicação em algodão/juta

Solução: A 21.430, de algodão/juta, ensebada (E) ou grafitada (G), tem a mesma indicação e os mesmos limites no catálogo.

Desafio: Menor desgaste do eixo

Solução: A 15.90.06, de rami com aramida impregnada com PTFE, é indicada onde é exigido um mínimo desgaste do eixo e vai a +120 °C.

Desafio: Água em uso geral com mais temperatura

Solução: As acrílicas grafitadas 20.610/20.620 e 2.550 são indicadas para bombas e válvulas com água quente ou fria, doce ou salgada, e vão a +230 °C.

Comparação

Compare as gaxetas de fibra sintética e vegetal

Gaxeta	Construção	Temperatura	pH	Velocidade
20.190	Fibra acrílica com lubrificante inerte de PTFE (teflonada)	-100 a +230 °C	3 a 12	12 m/s
20.610 / 20.620	Fibra acrílica com lubrificante à base de petróleo e grafite	-100 a +230 °C	4 a 10	8 m/s
2.550	Fibra acrílica com lubrificante à base de petróleo e grafite, capa sobre capa	-100 a +230 °C	4 a 10	10 m/s
21.430	Fibra vegetal de algodão/juta, ensebada (óleo mineral e parafina) ou grafitada	-25 a +100 °C	6 a 8	6 m/s
21.530	Fibra vegetal de rami, ensebada (E) ou grafitada (G)	-25 a +100 °C	6 a 8	6 m/s
15.90.06	Fibra vegetal de rami com aramida, impregnada com PTFE	-100 a +120 °C	6 a 8	6 m/s

Dados do catálogo oficial de gaxetas de fibras sintéticas e vegetais LGT-FLEX®. Os parâmetros foram baseados em testes e cases de sucesso; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	Rami cardado, entrelaçado, com lubrificante à base de petróleo com grafite
Seção	Redonda ou quadrada
Temperatura máxima	+100 °C
Temperatura mínima	-25 °C
pH	6 a 8
Velocidade	Até 6 m/s
Pressão	20, 15 e 15 bar (os três valores da tabela do catálogo)
Bitolas	1/8" (3,2 mm) a 2" (50,8 mm)

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de rami cardado, com lubrificante à base de petróleo com grafite. É fornecida nas seções redonda e quadrada.

Limites de trabalho: temperatura de -25 °C a +100 °C, pH de 6 a 8 e velocidade de até 6 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 21.530: 20, 15 e 15 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Bitolas e embalagem:

Bitola (mm)	Bitola (pol.)	Metros por kg (redonda)	Metros por kg (quadrada)	Embalagem
3,2	1/8	83,33	47,61	1 kg
4,8	3/16	33,33	31,25	1 kg
6,4	1/4	consultar	18,51	1 kg
7,9	5/16	consultar	13,33	2 kg
9,5	3/8	8,02	8,84	2 kg
11,1	7/16	7,14	6,67	2 kg
12,7	1/2	6,06	5,43	2 kg
14,3	9/16	4,55	4,35	5 kg
15,9	5/8	3,71	3,62	5 kg
19,1	3/4	2,38	2,33	5 kg
22,2	7/8	1,77	1,72	5 kg
25,4	1	1,32	1,28	5 kg
31,8	1.1/4	0,92	0,92	5 kg
38,1	1.1/2	0,75	0,74	5 kg
50,8	2	0,32	0,32	5 kg

Aplicações

Bombas rotativas e alternativas e hastes de válvulas.

Mineradoras e indústria naval.

Água quente, fria ou salgada e fluidos neutros, em serviços de baixa exigência.

Manuais e downloads

⇩ Catálogo de gaxetas de fibras sintéticas e vegetais (PDF)Gaxetas LGT-FLEX® de fibras sintéticas e vegetais · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 21.530G?

É entrelaçada com fios de rami cardado, com lubrificante à base de petróleo com grafite.

Qual a diferença entre a 21.530G e a 21.530E?

A base é a mesma, de rami. A 21.530G é grafitada, com lubrificante à base de petróleo com grafite; a 21.530E é ensebada, com óleo mineral e parafina.

Em quais seções e bitolas ela é fornecida?

Nas seções redonda e quadrada, em 15 bitolas de 1/8" (3,2 mm) a 2" (50,8 mm). A tabela com os metros por quilo e a embalagem está em Detalhes técnicos.

Qual a faixa de temperatura e de pH?

De -25 °C a +100 °C, com pH de 6 a 8.

Qual a velocidade de trabalho?

Até 6 m/s.

Qual a diferença para a 21.430G?

A 21.430G é de algodão/juta grafitada e a 21.530G é de rami grafitada. As duas têm a mesma indicação e os mesmos limites no catálogo.

Onde ela é mais usada?

Em mineradoras e na indústria naval, em bombas rotativas e alternativas e hastes de válvulas, com água quente, fria ou salgada ou fluidos neutros.

Ela serve para serviços pesados?

O catálogo a indica para serviços de baixa exigência. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.
