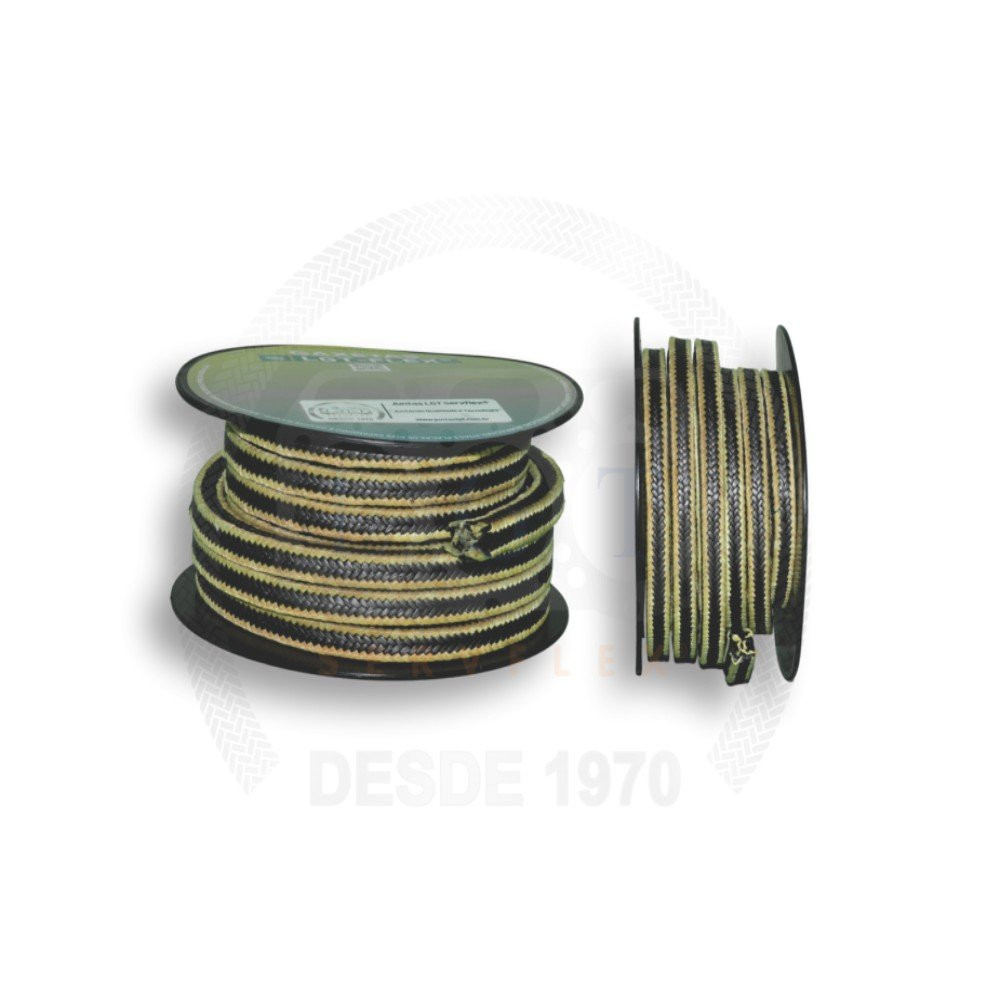

GAXETA LGT-FLEX® 20.170

GAXETA LGT-FLEX® 20.170

Quantidade

Gaxeta de PTFE

Gaxeta LGT-FLEX® 20.170 – PTFE Grafite Expandido com Cantos de Aramida

A Gaxeta LGT-FLEX® 20.170 é entrelaçada com fios de PTFE grafite expandido (GFO) de alta qualidade, com cantos de fibra aramida para maior resistência mecânica.

É indicada para bombas, misturadores, agitadores, reatores e hastes de válvulas, com fluidos abrasivos que contenham sólidos em suspensão, produtos químicos, água e gases.

Trabalha de -100 °C a +280 °C, com pH de 0 a 14 e velocidade de até 20 m/s. Não é indicada para metais alcalinos fundidos, compostos fluorados e oxigênio.

Resumo técnico

Material: PTFE grafite expandido (GFO) com cantos de aramida
Temperatura: -100 °C a +280 °C
pH: 0 a 14
Velocidade: até 20 m/s
Uso: fluidos abrasivos com sólidos em suspensão

Diferenciais

Destaques do produto

▲

Cantos de aramidaPara maior resistência mecânica.

☰

PTFE grafite (GFO)Fios de alta qualidade.

■

Sólidos em suspensãoFluidos abrasivos.

☼

-100 a +280 °CFaixa de temperatura de trabalho.

◊

pH 0 a 14Toda a faixa de pH.

⇆

Até 20 m/sVelocidade de trabalho.

Características

Principais características

MaterialPTFE grafite expandido (GFO)Fios de alta qualidade, entrelaçados.

ReforçoCantos de fibra aramidaPara maior resistência mecânica.

Temperatura-100 a +280 °CTemperaturas mínima e máxima de trabalho.

pH0 a 14Toda a faixa de pH.

VelocidadeAté 20 m/sVelocidade de trabalho.

RestriçãoMeios não indicadosNão indicada para metais alcalinos fundidos, compostos fluorados e oxigênio.

Soluções

Quais problemas resolve

Desafio: Fluido abrasivo com sólidos em suspensão

Solução: A 20.170 é indicada para fluidos abrasivos que contenham sólidos em suspensão.

Desafio: Bombas, misturadores, agitadores e reatores

Solução: É indicada para esses equipamentos e para hastes de válvulas, com produtos químicos, água e gases.

Desafio: Mais resistência mecânica

Solução: Os cantos de fibra aramida são para maior resistência mecânica.

Desafio: Mesmo serviço, com PTFE sem grafite

Solução: A 20.160 tem a mesma construção com cantos de aramida, com fios de PTFE expandido, e a mesma indicação para fluidos abrasivos com sólidos em suspensão.

Desafio: Fluido abrasivo ou pastoso com alta velocidade

Solução: A 20.700, de PTFE grafite expandido com aramida entrelaçado diagonalmente, trabalha até 25 m/s e é indicada para fluidos abrasivos e soluções pastosas.

Desafio: Aplicação química com alta velocidade periférica

Solução: A 20.070L, de PTFE grafite expandido (GFO) autolubrificante, trabalha até 25 m/s e é indicada para quase todas as aplicações químicas.

Comparação

Compare as gaxetas de PTFE

Gaxeta	Construção	Destaque do catálogo	Velocidade
20.050	PTFE expandido, seca	Aplicações estáticas para produtos alimentícios ou farmacêuticos	5 m/s
20.060L	PTFE expandido lubrificado com óleo de silicone	Equipamentos rotativos com fluidos alimentícios ou farmacêuticos	12 m/s
20.070L	PTFE grafite expandido (GFO), autolubrificante	Quase todas as aplicações químicas, com elevada velocidade periférica	25 m/s
20.600	PTFE expandido com aramida, entrelaçada diagonalmente	Indústrias alimentícias e químicas; ácidos, solventes e substâncias abrasivas	12 m/s
20.700	PTFE grafite expandido (GFO) com aramida, entrelaçada diagonalmente	Grande resistência à extrusão; fluidos abrasivos e soluções pastosas	25 m/s
20.160	PTFE expandido com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s
20.170	PTFE grafite expandido (GFO) com cantos de aramida	Fluidos abrasivos com sólidos em suspensão	20 m/s

Todas as gaxetas de PTFE do catálogo trabalham de -100 °C a +280 °C, com pH de 0 a 14. Dados do catálogo oficial de gaxetas de PTFE LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Dados técnicos

Informações técnicas

Especificações técnicas

Material	PTFE grafite expandido (GFO) entrelaçado, com cantos de fibra aramida
Temperatura máxima	+280 °C
Temperatura mínima	-100 °C
pH	0 a 14
Velocidade	Até 20 m/s
Pressão	200, 200 e 30 bar (os três valores da tabela do catálogo)
Não indicada para	Metais alcalinos fundidos, compostos fluorados e oxigênio

Detalhes técnicos

Construção: a gaxeta é entrelaçada com fios de PTFE grafite expandido (GFO) de alta qualidade, com cantos de fibra aramida para maior resistência mecânica.

Limites de trabalho: temperatura de -100 °C a +280 °C, pH de 0 a 14 e velocidade de até 20 m/s.

Pressão: a tabela do catálogo traz três valores de pressão para a 20.170: 200, 200 e 30 bar. Confirme com o departamento técnico da Juntas LGT qual vale para o seu equipamento.

Aplicações

Bombas, misturadores, agitadores e reatores.

Hastes de válvulas.

Fluidos abrasivos que contenham sólidos em suspensão, produtos químicos, água e gases.

Não indicada para metais alcalinos fundidos, compostos fluorados e oxigênio.

Manuais e downloads

⇩ Catálogo de gaxetas de PTFE (PDF)Gaxetas LGT-FLEX® de PTFE · PDF

⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Dúvidas frequentes

Perguntas e respostas

De que é feita a gaxeta 20.170?

É entrelaçada com fios de PTFE grafite expandido (GFO) de alta qualidade, com cantos de fibra aramida.

O que é o GFO?

É como o catálogo chama o PTFE grafite expandido, o fio usado na 20.170.

Qual a faixa de temperatura e de pH?

De -100 °C a +280 °C, com pH de 0 a 14.

Qual a velocidade de trabalho?

Até 20 m/s.

Qual a diferença para a 20.160?

As duas têm cantos de aramida e a mesma indicação para fluidos abrasivos com sólidos em suspensão. A 20.170 usa fios de PTFE grafite expandido (GFO); a 20.160, fios de PTFE expandido. Temperatura, pH, velocidade e pressão do catálogo são iguais.

Qual a diferença para a 20.700?

A 20.700 também é de PTFE grafite expandido (GFO) com aramida, mas entrelaçada diagonalmente, trabalha até 25 m/s e é indicada para fluidos abrasivos e soluções pastosas. A 20.170 tem aramida nos cantos e trabalha até 20 m/s.

Em quais equipamentos a 20.170 é usada?

Em bombas, misturadores, agitadores, reatores e hastes de válvulas.

Para quais meios ela não é indicada?

Para metais alcalinos fundidos, compostos fluorados e oxigênio.
