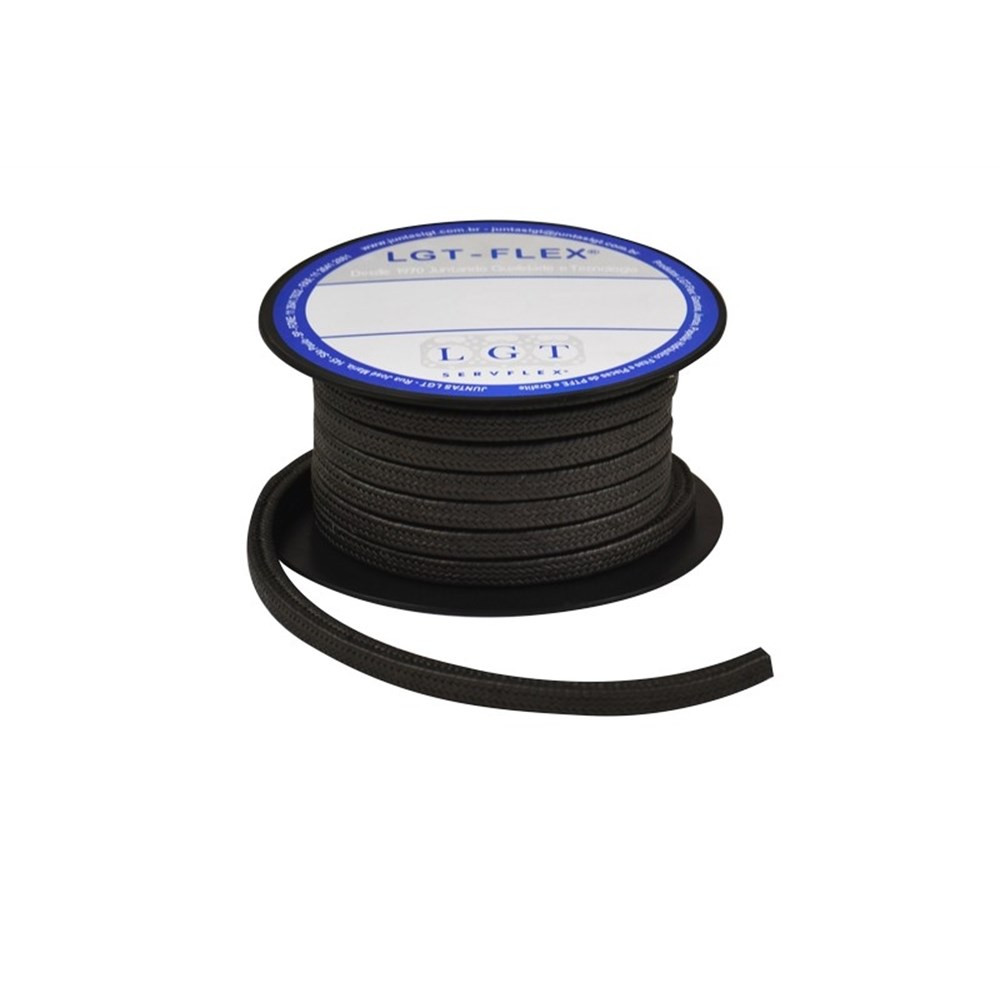

GAXETA LGT-FLEX® 20.700


PTFE expandido com grafite e aramida


Construção: Entrelaçada diagonalmente com fios de PTFE Grafite expandido (GFO) de alta qualidade,com fibra Aramida. Possui grande resistência a extrusão. Aplicação: Serviços em misturadores e agitadores, bombas centrifugas e alternativas, hastes de válvulas, qualquer equipamento com baixo atrito e alta resistência mecânica, fluidos abrasivos e soluções pastosas.

Gaxeta de PTFE

Gaxeta LGT-FLEX® 20.700 – PTFE Grafite Expandido com Aramida

A Gaxeta LGT-FLEX® 20.700 é entrelaçada diagonalmente com fios de PTFE grafite expandido (GFO) de alta qualidade com fibra aramida, e possui grande resistência à extrusão.

É indicada para misturadores e agitadores, bombas centrífugas e alternativas, hastes de válvulas e qualquer equipamento com baixo atrito e alta resistência mecânica, inclusive com fluidos abrasivos e soluções pastosas.

Trabalha de -100 °C a +280 °C, em toda a faixa de pH, de 0 a 14, com velocidade de até 25 m/s. É fornecida em 15 bitolas, de 1/8" (3,2 mm) a 2" (50,8 mm).

Resumo técnico

  • Material: PTFE grafite expandido (GFO) com aramida
  • Temperatura: -100 °C a +280 °C
  • pH: 0 a 14
  • Velocidade: até 25 m/s
  • Bitolas: 1/8" a 2" (3,2 a 50,8 mm)

Destaques do produto

☼
-100 a +280 °CFaixa de temperatura de trabalho.
◊
pH 0 a 14Toda a faixa de pH.
⇆
Até 25 m/sVelocidade de trabalho.
▲
Resistência à extrusãoPTFE grafite expandido com fibra aramida.
■
Fluidos abrasivosE soluções pastosas.
▣
15 bitolasDe 1/8" (3,2 mm) a 2" (50,8 mm).

Principais características

MaterialPTFE grafite expandido (GFO)Fios de alta qualidade com fibra aramida, entrelaçados diagonalmente.
ExtrusãoGrande resistênciaA 20.700 possui grande resistência à extrusão.
Temperatura-100 a +280 °CTemperaturas mínima e máxima de trabalho.
pH0 a 14Toda a faixa de pH.
VelocidadeAté 25 m/sVelocidade de trabalho.
Bitolas1/8" a 2"15 bitolas, de 3,2 mm a 50,8 mm.

Quais problemas resolve

Desafio: Fluido abrasivo ou solução pastosa
Solução: A 20.700 é indicada para fluidos abrasivos e soluções pastosas.
Desafio: Misturadores e agitadores
Solução: É indicada para serviços em misturadores e agitadores.
Desafio: Bombas e hastes de válvulas
Solução: É indicada para bombas centrífugas e alternativas e para hastes de válvulas.
Desafio: Equipamento com baixo atrito e alta resistência mecânica
Solução: É indicada para qualquer equipamento com baixo atrito e alta resistência mecânica, e possui grande resistência à extrusão.
Desafio: Velocidade periférica elevada
Solução: Trabalha até 25 m/s, a maior velocidade entre as gaxetas de PTFE do catálogo, ao lado da 20.070L.
Desafio: Fluido alimentício ou farmacêutico
Solução: Para esses fluidos, o catálogo indica a 20.050, em aplicações estáticas, e a 20.060L, em equipamentos rotativos.

Compare as gaxetas de PTFE

GaxetaConstruçãoDestaque do catálogoVelocidade
20.050PTFE expandido, secaAplicações estáticas para produtos alimentícios ou farmacêuticos5 m/s
20.060LPTFE expandido lubrificado com óleo de siliconeEquipamentos rotativos com fluidos alimentícios ou farmacêuticos12 m/s
20.070LPTFE grafite expandido (GFO), autolubrificanteQuase todas as aplicações químicas, com elevada velocidade periférica25 m/s
20.600PTFE expandido com aramida, entrelaçada diagonalmenteIndústrias alimentícias e químicas; ácidos, solventes e substâncias abrasivas12 m/s
20.700PTFE grafite expandido (GFO) com aramida, entrelaçada diagonalmenteGrande resistência à extrusão; fluidos abrasivos e soluções pastosas25 m/s
20.160PTFE expandido com cantos de aramidaFluidos abrasivos com sólidos em suspensão20 m/s
20.170PTFE grafite expandido (GFO) com cantos de aramidaFluidos abrasivos com sólidos em suspensão20 m/s

Todas as gaxetas de PTFE do catálogo trabalham de -100 °C a +280 °C, com pH de 0 a 14. Dados do catálogo oficial de gaxetas de PTFE LGT-FLEX®; para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Informações técnicas

Especificações técnicas

MaterialPTFE grafite expandido (GFO) com fibra aramida, entrelaçado diagonalmente
Temperatura máxima+280 °C
Temperatura mínima-100 °C
pH0 a 14
VelocidadeAté 25 m/s
Pressão250 bar em válvulas, 250 bar em bombas alternativas e 35 bar em equipamentos rotativos
Bitolas1/8" (3,2 mm) a 2" (50,8 mm)

Detalhes técnicos

Construção: a gaxeta é entrelaçada diagonalmente com fios de PTFE grafite expandido (GFO) de alta qualidade com fibra aramida, e possui grande resistência à extrusão.

Limites de trabalho: temperatura de -100 °C a +280 °C, pH de 0 a 14 e velocidade de até 25 m/s.

Pressão: para a 20.700, a tabela do catálogo traz um valor por tipo de equipamento: 250 bar em válvulas, 250 bar em bombas alternativas e 35 bar em equipamentos rotativos. Para cada aplicação específica, consulte o departamento técnico da Juntas LGT.

Bitolas e embalagem:

Bitola (mm)Bitola (pol.)Metros por kgEmbalagem
3,21/840,021 kg
4,83/1623,811 kg
6,41/412,991 kg
7,95/1610,022 kg
9,53/85,992 kg
11,17/164,352 kg
12,71/23,312 kg
14,39/162,635 kg
15,95/82,315 kg
19,13/41,525 kg
22,27/81,115 kg
25,410,925 kg
31,81.1/40,555 kg
38,11.1/20,385 kg
50,820,225 kg

Aplicações

Misturadores e agitadores.

Bombas centrífugas e alternativas.

Hastes de válvulas.

Qualquer equipamento com baixo atrito e alta resistência mecânica.

Fluidos abrasivos e soluções pastosas.

Manuais e downloads

⇩ Catálogo de gaxetas de PTFE (PDF)Gaxetas LGT-FLEX® de PTFE · PDF
⇩ Tabela de recomendações de gaxetas (PDF)Tabela de recomendações LGT-FLEX® · PDF

Perguntas e respostas

De que é feita a gaxeta 20.700?

É entrelaçada diagonalmente com fios de PTFE grafite expandido (GFO) de alta qualidade com fibra aramida.

O que é o GFO?

É como o catálogo chama o PTFE grafite expandido, o fio usado na 20.700.

Qual a faixa de temperatura e de pH?

De -100 °C a +280 °C, com pH de 0 a 14.

Em quais bitolas ela é fornecida?

Em 15 bitolas, de 1/8" (3,2 mm) a 2" (50,8 mm). A tabela com os metros por quilo e a embalagem de cada bitola está em Detalhes técnicos.

Qual a diferença para a 20.600?

As duas são entrelaçadas diagonalmente com aramida. A 20.600 usa PTFE expandido e trabalha até 12 m/s; a 20.700 usa PTFE grafite expandido (GFO), trabalha até 25 m/s e possui grande resistência à extrusão.

E para fluidos com sólidos em suspensão?

O catálogo indica a 20.160 e a 20.170, com cantos de aramida, para fluidos abrasivos que contenham sólidos em suspensão.

Em quais equipamentos a 20.700 é usada?

Em misturadores e agitadores, bombas centrífugas e alternativas, hastes de válvulas e qualquer equipamento com baixo atrito e alta resistência mecânica.

Ela serve para fluidos abrasivos?

Sim, é indicada para fluidos abrasivos e soluções pastosas.
