A junta de vedação para flange veda a união entre dois flanges e é confeccionada no material certo para a temperatura, pressão e fluido do serviço. A LGT fabrica em papelão hidráulico, PTFE, grafite, cobre, borrachas e outros, nas normas ANSI, DIN e API. Abaixo você vê os materiais, as normas e a diferença entre as faces RF e FF.
Materiais da junta e quando usar
| Material | Indicação |
|---|---|

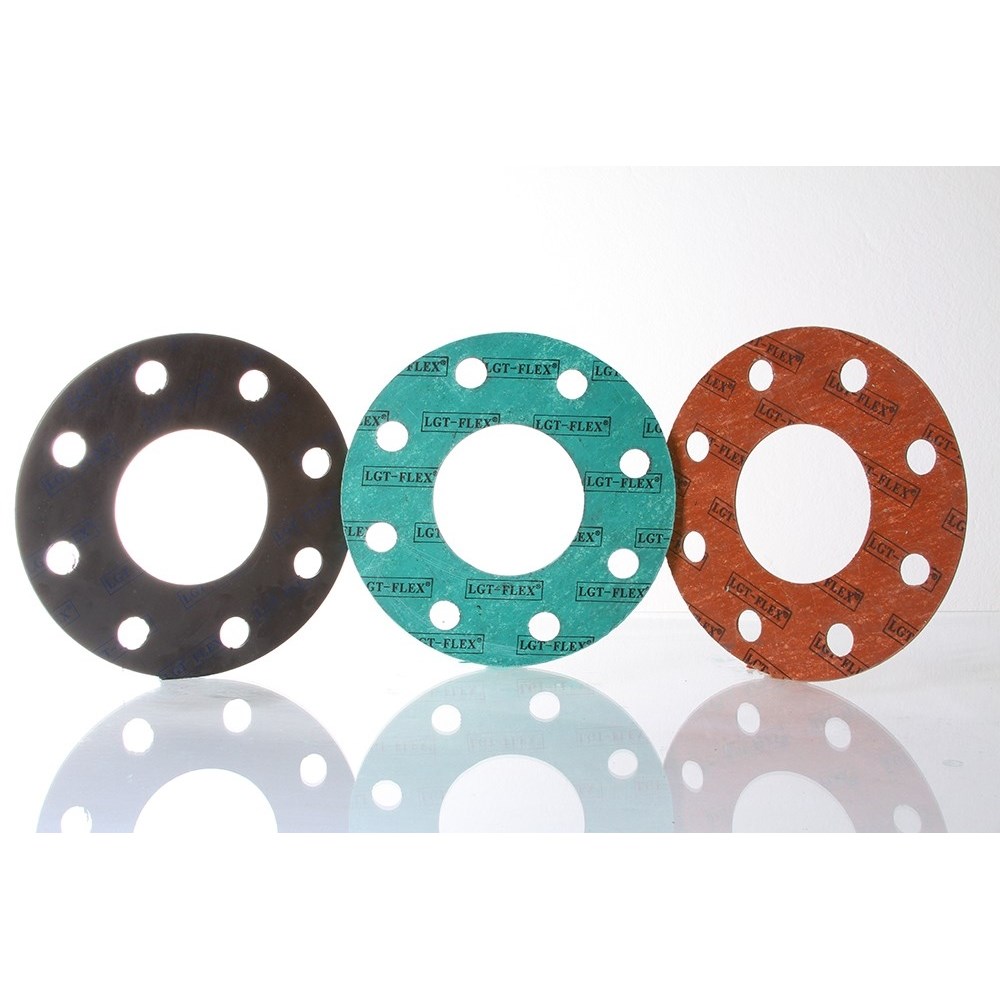

| Papelão hidráulico LGT-FLEX® | Uso geral; faixa ampla conforme a folha (celulose, aramida, carbono, grafite) |
| PTFE puro e expandido | Máxima resistência química; flanges grandes, irregulares ou frágeis |
| Grafite liso ou perfurado | Alta temperatura e vapor; ampla faixa de pH |
| Guarniflex® | Água, óleo e combustível; serviços gerais e automotivos |
| Borrachas | Vedação flexível; conforme o composto (SBR, NBR, EPDM, Viton…) |

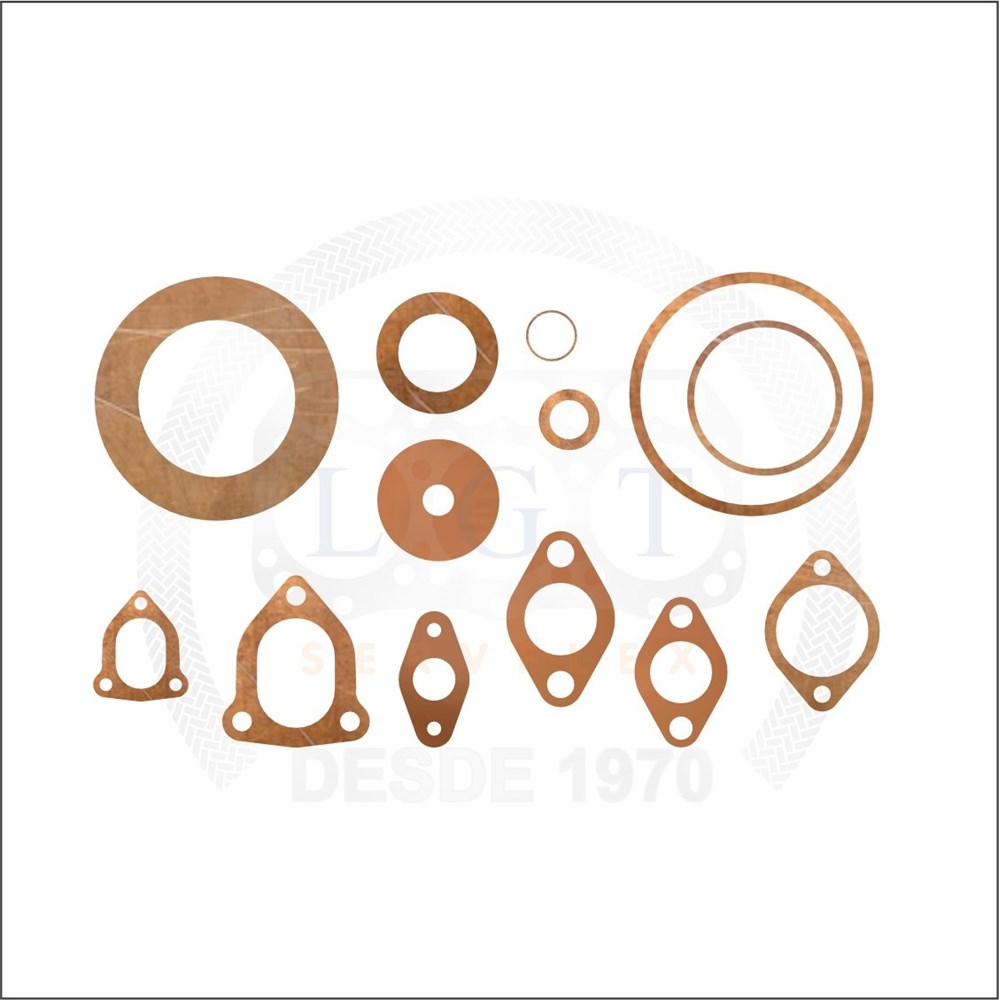

| Cobre, alumínio, flandres | Juntas metálicas para alta temperatura/pressão |
| Cortiça, feltro, fenolite, nylon, celeron | Aplicações específicas e de baixa exigência |
Temperatura máxima de referência por material (°C)
Normas e dimensões
As juntas para flange são fabricadas com dimensões baseadas nas normas ASA/ANSI B16.5 e B16.21 e também em DIN e API. Isso garante que a junta case com o padrão do flange da tubulação ou do equipamento. Informe a norma e a classe de pressão do flange ao solicitar.
Faces: RF × FF
Há juntas para flange de face com ressalto (RF) e para flange de face plana ou lisa (FF). A face do flange define o formato e a área de vedação da junta — é um dos dados essenciais na hora de especificar, junto com o diâmetro, a classe de pressão e o material.
Como escolher o material
Comece pela temperatura, pressão e fluido. Serviço geral com água/óleo: papelão hidráulico ou Guarniflex®. Química agressiva e pureza: PTFE. Vapor e alta temperatura: grafite. Vedação flexível: borracha, pelo composto. Alta temperatura/pressão em flange metal-metal: cobre e outros metais. Cada material tem o seu guia — veja os links abaixo.
Onde se aplica
Manutenção industrial e reposição em equipamentos de todos os segmentos: caldeiras, trocadores de calor, bombas, válvulas, compressores, geradores, portas de visita, visores, além de reposição automotiva, naval, aviação e tratores.
Perguntas frequentes
Qual a diferença entre face RF e FF?
RF é o flange de face com ressalto; FF é o de face plana/lisa. A face define o formato da junta — informe qual é ao especificar.
Em que normas as juntas são fabricadas?
ANSI/ASA (B16.5 e B16.21), DIN e API.
Qual material escolher?
Pela temperatura, pressão e fluido: papelão/Guarniflex para uso geral, PTFE para química, grafite para vapor, metais para alta exigência.
Dados técnicos conforme o catálogo oficial Juntas LGT. Valores de referência; a seleção final depende das condições reais do sistema — consulte nossa equipe técnica.
