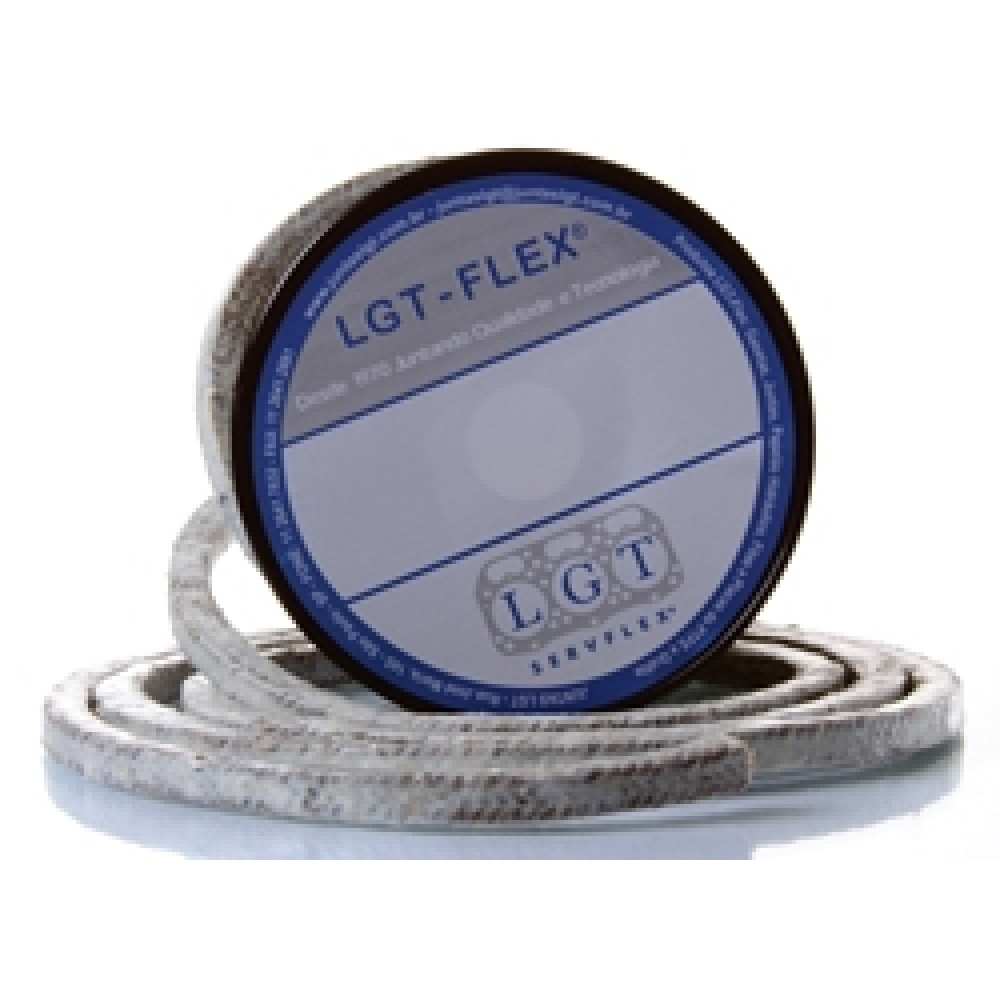

A gaxeta trançada certa se escolhe pelos números do serviço: temperatura, pressão, velocidade e pH. Cada tipo de fibra cobre uma faixa diferente. Abaixo está a tabela de seleção das gaxetas LGT-FLEX® por fibra, com os modelos de cada uma — use-a como referência rápida e confirme com a nossa equipe a seleção final.
Tabela de seleção por fibra (valores máximos de referência)
| Fibra | Temp. máx. | Pressão máx. | Velocidade | pH | Modelos LGT-FLEX® |
|---|---|---|---|---|---|
| Vegetal | +120 °C | 20 bar | 6 m/s | 5–9 | 21.430 · 21.530 · 15.90.06 |
| Sintética (acrílica) | +260 °C | 34 bar | 11 m/s | 2–12 | 20.190 · 20.610 · 20.620 · 2.550 |
| Aramida | +260 °C | 34 bar | 11 m/s | 2–12 | 20.040 · 20.430 · 20.440 |
| Carbono (válvulas) | +675 °C | 272 bar | 20 m/s | 0–14* | 20.000S · 20.020 · 22.020 · 20.250 · 22.350 |
| PTFE | +260 °C | 20 bar | 9 m/s | 0–14 | 20.050 · 20.600 · 20.160 |
| Fenólica | +280 °C | 34 bar | 15 m/s | 1–13 | 27.770 |
| Meta-aramida | +290 °C | 34 bar | 15 m/s | 1–13 | 20.300 |
| Fibra de vidro (seca) | +678 °C | — | — | — | 3.100 · 6.360 · 6.370 · 6.030 |
| Fibra cerâmica (seca) | +1260 °C | — | — | — | 6.300 · 6.350 |
Temperatura máxima por fibra (°C)
Como ler a tabela
São quatro limites, e o serviço tem que respeitar os quatro ao mesmo tempo. A temperatura e a pressão são os tetos do fluido; a velocidade importa em bomba rotativa (haste de válvula tem velocidade baixa, por isso aceita temperatura mais alta); o pH indica a faixa química. Os valores da tabela são máximos de referência — quanto mais perto do limite, menor a margem.
Por faixa de temperatura
Até ~120 °C, as fibras vegetais (algodão/rami) resolvem serviços leves a baixo custo. Na faixa intermediária (até ~260 °C), entram as sintéticas (acrílicas) e as de aramida. Acima disso, a linha de carbono/grafite trabalha em vapor e válvulas até temperaturas muito altas, e as fibras cerâmica e de vidro (secas) vão às temperaturas extremas de isolação.
Por pressão e velocidade
Para alta pressão, as aramidas e a linha de carbono são as mais resistentes (a de carbono em válvula chega a 272 bar). Para bomba rotativa rápida, a velocidade manda: a linha de carbono admite até 20 m/s. Em serviços leves, vegetais e acrílicas bastam.
Por produto químico (pH)
A regra prática é a faixa de pH. O PTFE é quimicamente inerte (pH 0–14) e é a escolha quando a resistência química e a pureza mandam. A aramida teflonada (20.440) também cobre 0–14. As fibras vegetais ficam numa faixa estreita (5–9). Importante: para o fluido específico — e principalmente para oxidantes fortes, ácidos ou álcalis concentrados — a seleção química final deve ser confirmada com a nossa equipe, não só pela faixa de pH.
Perguntas frequentes
Qual gaxeta para água e uso geral de baixo custo?
As vegetais (21.430/21.530) para serviços leves, ou a acrílica grafitada (2.550).
Qual aguenta mais temperatura?
Em vedação por gaxeta, a linha de carbono/grafite em válvulas; para isolação, as fibras cerâmica e de vidro (secas).
Qual aguenta mais pressão?
A linha de carbono em válvulas (até 272 bar) e as aramidas.
Preciso de resistência química ampla (pH 0–14)?
PTFE ou aramida teflonada (20.440); confirme o fluido específico com a nossa equipe.
Dados técnicos conforme o catálogo oficial Juntas LGT. Valores de referência; a seleção final depende das condições reais do sistema — consulte nossa equipe técnica.
