Gaxetas de grafite e carbono: vapor, válvulas e alta temperatura
Quando o serviço envolve vapor, alta temperatura e alta pressão — refinarias, petroquímicas, termoelétricas —, as gaxetas de grafite flexível e de carbono são a escolha. Elas suportam até 650 °C em vapor e ampla faixa de pH. Abaixo você compara os modelos LGT-FLEX® e vê onde cada um se aplica.
Comparativo dos modelos LGT-FLEX®
| Modelo | Construção | Temp. máx. (vapor) | Pressão | pH |
|---|---|---|---|---|
| 20.000S | Grafite flexível | +450 °C (vapor 650) | 400 bar | 0–14 |
| 20.000IC | Grafite flexível + fios de Inconel® | +450 °C (vapor 650) | 400 bar | 0–14 |
| 22.350 | Grafite flexível + malha de Inconel® | +450 °C (vapor 650) | 450 bar | 0–14 |
| 22.020 | Grafite + fios de fibra de carbono | +540 °C (vapor 650) | 300 bar | 0–11 |
| 20.250 | Fibra de carbono teflonada (PTFE) | +450 °C (vapor 650) | 300 bar | 0–14 |
| 20.020 | Fibra de carbono lubrificada | +450 °C (vapor 650) | 400 bar | 0–14 |
Pressão máxima (bar)
Velocidade de trabalho até 20 m/s (5 m/s na 20.250). Não indicadas para agentes altamente oxidantes; a linha de carbono também não para ácidos corrosivos fortes.

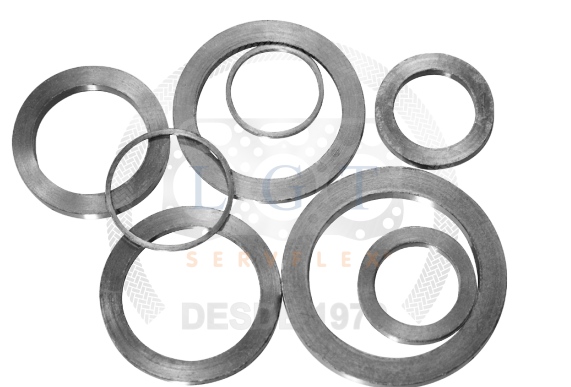

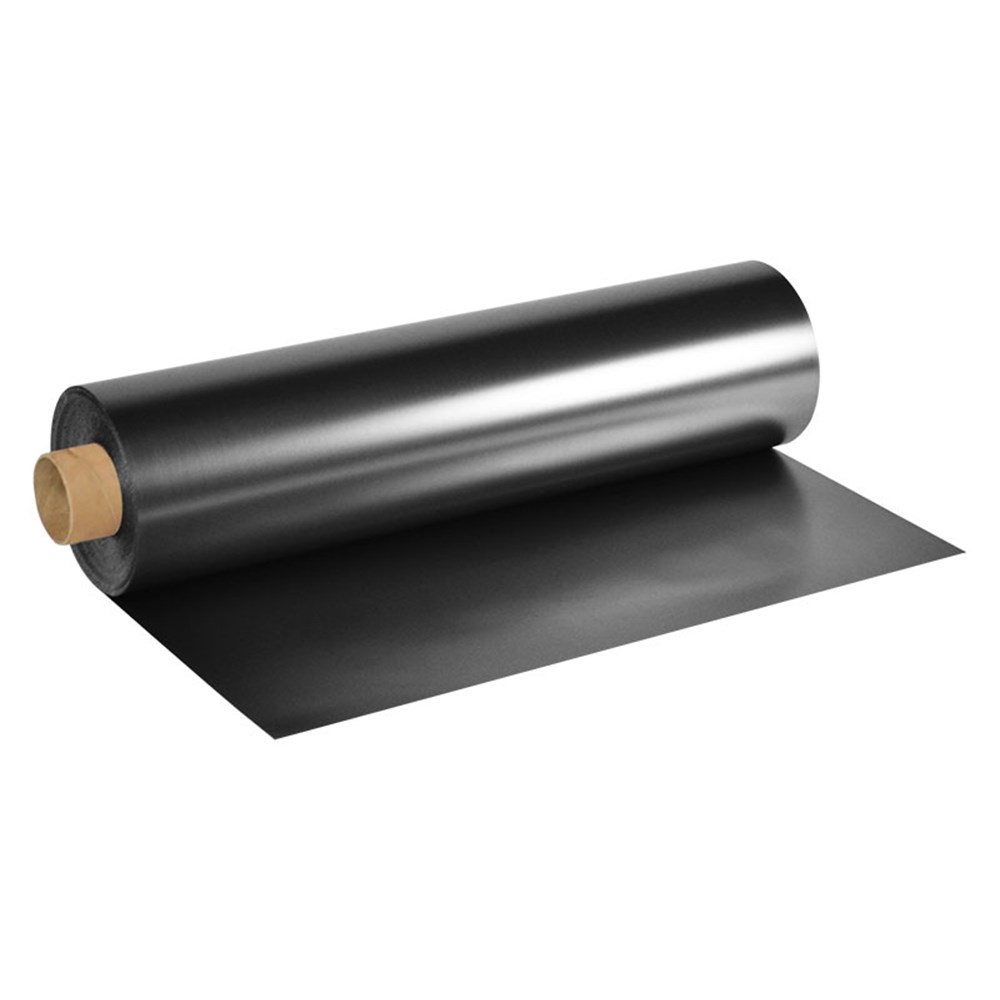

Grafite flexível
Auto lubrificante, com alta resistência química (pH 0–14) e excelente selabilidade. A 20.000S é de uso universal (vapor, água, gases, químicos) e ótima para eliminar gotejamento. As versões com Inconel® (20.000IC com fios; 22.350 com malha) aumentam a resistência mecânica e são indicadas para serviços severos em refinarias, petroquímicas e termoelétricas, com alta temperatura e pressão (a 22.350 chega a 450 bar).
Carbono
A 22.020 (grafite reforçado com fibra de carbono) é três vezes mais resistente à extrusão e vai a +540 °C — ideal para vapor superaquecido. A 20.250 (carbono teflonado) ganha lubrificação com PTFE para sopradores, alta pressão e abrasividade (papel e celulose, alumínio). A 20.020 (carbono lubrificado com grafite) é flexível e serve a praticamente todos os meios.
Como decidir
Vapor e alta temperatura, uso geral
Grafite flexível 20.000S — universal, até 650 °C em vapor, pH 0–14.
Serviço severo em refinaria/petroquímica (alta T e P)
22.350 (grafite + malha de Inconel®), até 450 bar.
Vapor superaquecido
22.020 (grafite + fibra de carbono), até +540 °C.
Abrasividade / alta pressão (papel, celulose, alumínio)
20.250 (carbono teflonado com PTFE).
Perguntas frequentes
Qual gaxeta aguenta vapor mais quente?
Em vapor, a linha grafite/carbono trabalha até 650 °C; a 22.020 (carbono) tem a maior temperatura contínua, +540 °C.
Grafite serve para produtos químicos agressivos?
Sim, cobre pH 0–14 — exceto agentes altamente oxidantes. Para ácidos corrosivos fortes, a linha de carbono não é indicada.
Qual a diferença do Inconel® nas gaxetas de grafite?
O reforço com Inconel® (fios ou malha) aumenta a resistência mecânica e à pressão, para serviços mais severos.
Dados técnicos conforme o catálogo oficial Juntas LGT (Gaxetas de Grafite e Carbono LGT-FLEX®). Valores de referência; a seleção final depende das condições reais do sistema — consulte nossa equipe técnica.
