As juntas metálicas espiraladas são feitas pelo enrolamento espiral de uma tira metálica em V com enchimento de grafite flexível, reforçadas por anéis de centralização e retenção. Combinam alta resistência mecânica, química e térmica. Abaixo, as versões 9.130 e 9.130M e onde aplicar.
Faixa de temperatura
| Componente | Limite mínimo | Limite máximo |
|---|---|---|
| Aço inox 316 | −250 °C | +760 °C |
| Grafite flexível (enchimento) | −212 °C | +510 °C |
Temperatura máxima por componente (°C)
9.130 e 9.130M

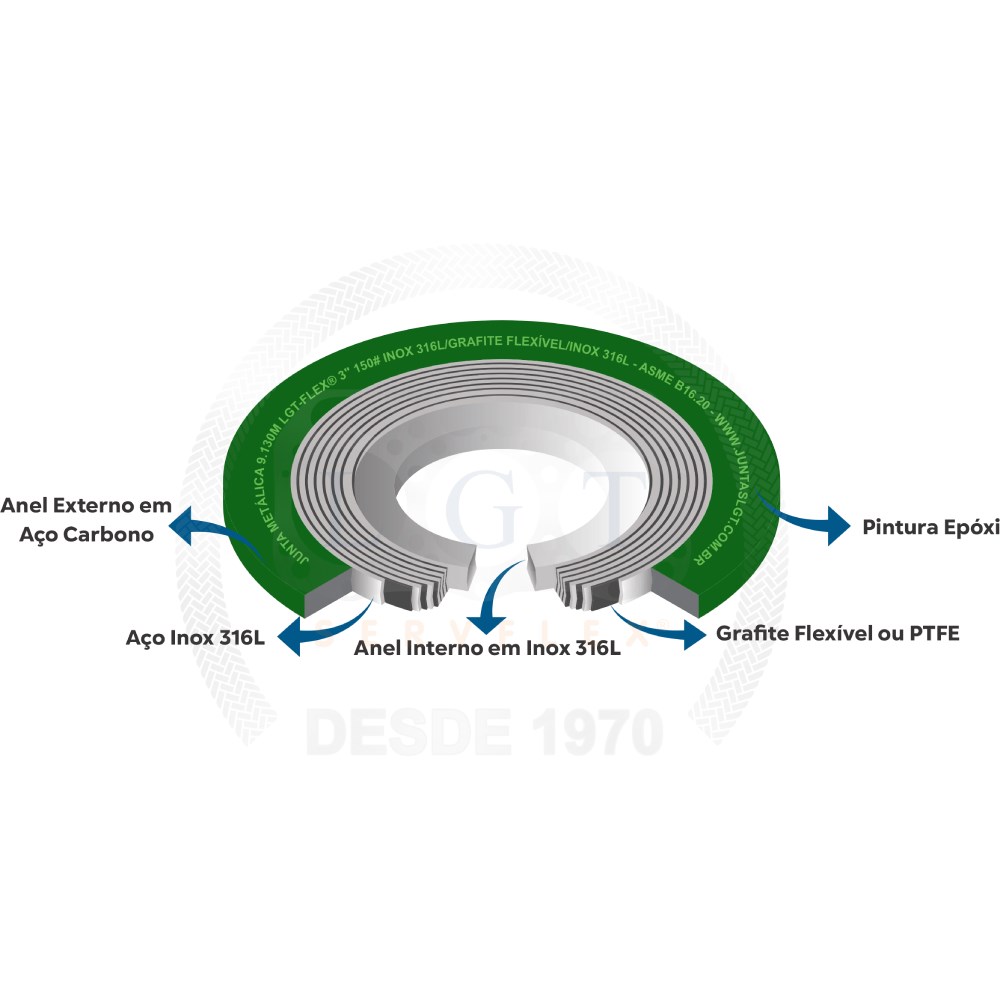

A 9.130 é feita em aço inox 316 com enchimento de grafite flexível — uma junta semi-metálica de grande força, para condições de serviço pesado. A 9.130M acrescenta um anel interno em aço inox 316, que previne a corrosão nos pontos de solda, elimina o espaço entre os flanges (melhora a vazão e evita turbulência) e é indicada para serviços de vácuo. O anel externo recebe acabamento em epóxi verde (anticorrosão) e marcação a laser.
Onde aplicar
Flanges com ressalto (RF), lisa/plana (FF) ou sobreposto; caldeiras, trocadores de calor, vasos de pressão, bombas, compressores e válvulas. Pela versatilidade e baixo custo, é a junta de maior uso na indústria em geral.
Perguntas frequentes
Qual a diferença entre 9.130 e 9.130M?
A 9.130M tem anel interno, que protege a solda, melhora a vazão e é indicada para vácuo.
Qual a temperatura máxima?
Até +760 °C pelo aço inox 316 (o grafite flexível trabalha até +510 °C).
Serve para qual tipo de flange?
Ressalto (RF), lisa/plana (FF) e sobreposto.
Dados técnicos conforme o catálogo oficial Juntas LGT. Valores de referência; a seleção final depende das condições reais do sistema — consulte nossa equipe técnica.
