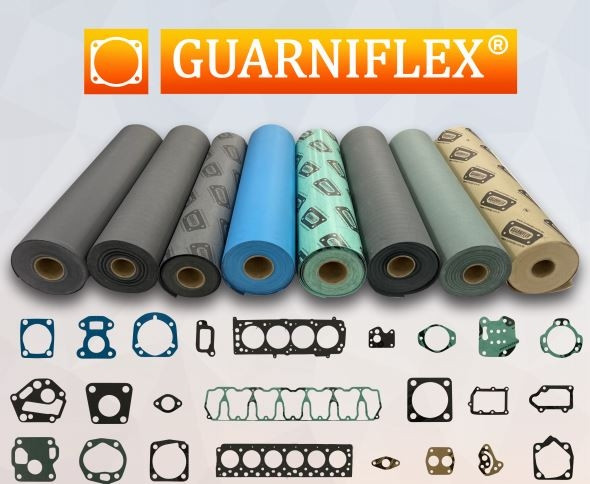

Guarniflex® — Papelão de Vedação sem Amianto

O Guarniflex® é um papelão de vedação de baixa densidade, 100% isento de amianto, especialmente destinado à fabricação de juntas de vedação para aplicações gerais em água, óleo e combustíveis.

O catálogo traz três cores: Amarelo (fibras celulósicas, −30 °C a +120 °C), Cinza (borracha SBR, −30 °C a +180 °C) e Verde (borracha NBR, −30 °C a +190 °C e 13,79 MPa), todas classificadas pela ASTM F-104 Tipo 7.

É material de uso geral em compressores, condutores de óleo, tampas de válvula, flanges de tubulação, bombas, caixas de engrenagem, cárter de óleo, caixa de câmbio, carburador e bomba de combustível, entre outros. Não é adequado para álcalis, ácidos e vapor.

Resumo técnico

Tipo: papelão de vedação de baixa densidade
Amianto: 100% isento
Fluidos: água, óleo e combustíveis
Cores: amarelo, cinza e verde
Não indicado: álcalis, ácidos e vapor

Diferenciais

Destaques do produto

✓

Sem amianto100% isento de amianto.

◊

Água, óleo e combustíveisAplicações gerais de vedação.

☰

Três coresAmarelo, cinza e verde, cada uma com seu limite.

☼

Até +190 °CNa cor verde, de borracha NBR.

▼

Até 13,79 MPaNa cor verde; 6,9 MPa no amarelo e no cinza.

✗

Álcalis, ácidos e vaporNão é adequado para esses serviços.

Características

Principais características

MaterialPapelão de vedaçãoDe baixa densidade, para a fabricação de juntas.

Amianto100% isentoEm toda a linha, segundo o catálogo.

AmareloFibras celulósicas−30 a +120 °C e 6,9 MPa.

CinzaBorracha SBR−30 a +180 °C e 6,9 MPa; livre de solvente.

VerdeBorracha NBR−30 a +190 °C e 13,79 MPa; vedações mais severas.

NormaASTM F-104 Tipo 7Classificação das três cores.

Soluções

Quais problemas resolve

Desafio: Junta para água, óleo ou combustível

Solução: O Guarniflex® é pretendido para aplicações gerais em água, óleo e combustíveis.

Desafio: Vedação automotiva

Solução: O Guarniflex® Amarelo é amplamente utilizado pelos maiores fabricantes de automóveis e grandes indústrias em todo o mundo, segundo o catálogo.

Desafio: Vedação a baixo custo

Solução: O Guarniflex® Cinza, de materiais reciclados com borracha SBR, é apresentado no catálogo como melhor vedação a baixo custo.

Desafio: Vedação mais severa

Solução: O Guarniflex® Verde, com borracha NBR e outros compostos, é indicado para vedações mais severas, até +190 °C e 13,79 MPa.

Desafio: Motores e bombas

Solução: Placa dianteira, bomba de óleo, filtro de óleo, tampa lateral, termostato e bomba d'água estão entre os usos do catálogo.

Desafio: Álcalis, ácidos, vapor ou temperatura alta

Solução: O Guarniflex® não é adequado para álcalis, ácidos e vapor. Para temperatura mais alta e maior resistência química, o catálogo compara com os Papelões Hidráulicos LGT-FLEX®.

Comparação

Compare as cores do Guarniflex®

Material	Composição	Temperatura	Pressão	Indicação do catálogo
Guarniflex® Amarelo	Fibras celulósicas	−30 a +120 °C	6,9 MPa	Água, óleo e combustíveis; usado pelos maiores fabricantes de automóveis
Guarniflex® Cinza	Materiais reciclados com borracha SBR, livre de solvente	−30 a +180 °C	6,9 MPa	Melhor vedação a baixo custo
Guarniflex® Verde	Borracha NBR e outros compostos	−30 a +190 °C	13,79 MPa	Vedações mais severas
Papelões Hidráulicos LGT-FLEX®	Folhas sem amianto, da celulose ao grafite	Até +210 °C (celulose) a +550 °C (grafite 4360)	50 a 150 bar	Temperaturas e pressões mais altas; a 4385 para ácidos

Dados dos catálogos oficiais do Guarniflex® e dos Papelões Hidráulicos LGT-FLEX®. Nenhuma das cores do Guarniflex® é adequada para álcalis, ácidos e vapor.

Dados técnicos

Informações técnicas

Especificações técnicas

Tipo	Papelão de vedação de baixa densidade
Amianto	100% isento
Cores e composição	Amarelo (fibras celulósicas), Cinza (SBR), Verde (NBR)
Temperatura	−30 °C a +120 °C (amarelo), +180 °C (cinza) ou +190 °C (verde)
Pressão	6,9 MPa (amarelo e cinza) · 13,79 MPa (verde)
Norma	ASTM F-104 Tipo 7 — F326929-E21 M6 (amarelo e cinza) · F729900-E43 M6 (verde)
Espessuras	0,4 a 3,2 mm, conforme a cor
Largura da bobina	1.000 mm (amarelo) · 1.016 mm (cinza e verde)
Não indicado para	Álcalis, ácidos e vapor

Detalhes técnicos

Material: papelão de vedação de baixa densidade, 100% isento de amianto, especialmente destinado à fabricação de juntas de vedação para aplicações gerais em água, óleo e combustíveis.

Cinza: formulado a partir de materiais reciclados, com borracha de estireno-butadieno (SBR), 100% livre de amianto e 100% livre de solvente.

Limite de uso: segundo o catálogo, o Guarniflex® Amarelo tem uso limitado nos mercados industriais por causa da temperatura relativamente baixa e da resistência química, em comparação com os Papelões Hidráulicos LGT-FLEX®. Nenhuma das três cores é adequada para álcalis, ácidos e vapor.

Fornecimento: em bobinas. A tabela abaixo traz a metragem e o peso aproximados de cada espessura.

Bobinas: metragem e peso aproximados por espessura, segundo o catálogo:

Espessura	Amarelo (largura 1.000 mm)	Cinza (largura 1.016 mm)	Verde (largura 1.016 mm)
0,4 mm	100 m · 44 kg	101 m · 32 kg	100 m · 59 kg
0,5 mm	—	—	50 m · 39 kg
0,8 mm	50 m · 30 kg	50 m · 30 kg	50 m · 58 kg
1,0 mm	50 m · 42 kg	36 m · 29 kg	35 m · 54 kg
1,6 mm	25 m · 31 kg	26 m · 31 kg	25 m · 60 kg
2,4 mm	15 m · 28 kg	—	—
3,2 mm	15 m · 38 kg	—	—

Aplicações

Compressores, condutores de óleo, tampas de válvula, flanges de tubulação, partes de carburador, bombas e bombas a vácuo.

Caixas de engrenagem, tampas de vedação, cárter de óleo, caixa de câmbio, carburador e bomba de combustível.

Placa dianteira, bomba de óleo, filtro de óleo, tampa lateral, termostato, bomba d'água e qualquer outro uso que requeira junta de vedação.

Manuais e downloads

⇩ Catálogo do Guarniflex® (PDF)Guarniflex® papelão de vedação · PDF

Dúvidas frequentes

Perguntas e respostas

O que é o Guarniflex®?

É um papelão de vedação de baixa densidade, 100% isento de amianto, destinado à fabricação de juntas de vedação para aplicações gerais em água, óleo e combustíveis.

O Guarniflex® contém amianto?

Não. O catálogo o descreve como 100% isento de amianto.

Qual a temperatura e a pressão?

Dependem da cor: amarelo de −30 °C a +120 °C e 6,9 MPa; cinza de −30 °C a +180 °C e 6,9 MPa; verde de −30 °C a +190 °C e 13,79 MPa.

Qual a diferença entre as cores?

O amarelo é de fibras celulósicas e é amplamente usado pelos maiores fabricantes de automóveis; o cinza, com borracha SBR, é a vedação de baixo custo; o verde, com borracha NBR, é para vedações mais severas e tem os maiores limites.

Pode ser usado com vapor, ácidos ou álcalis?

Não. Nenhuma das três cores é adequada para álcalis, ácidos e vapor.

Em que espessuras é fornecido?

Conforme a cor: amarelo de 0,4 a 3,2 mm; cinza de 0,4 a 1,6 mm; verde de 0,4 a 1,6 mm, incluindo 0,5 mm.

Onde o Guarniflex® é usado?

Em compressores, condutores de óleo, tampas de válvula, flanges de tubulação, bombas, caixas de engrenagem, cárter de óleo, caixa de câmbio, carburador e bomba de combustível, entre outros.

Qual a norma do Guarniflex®?

ASTM F-104 Tipo 7, nas três cores.
